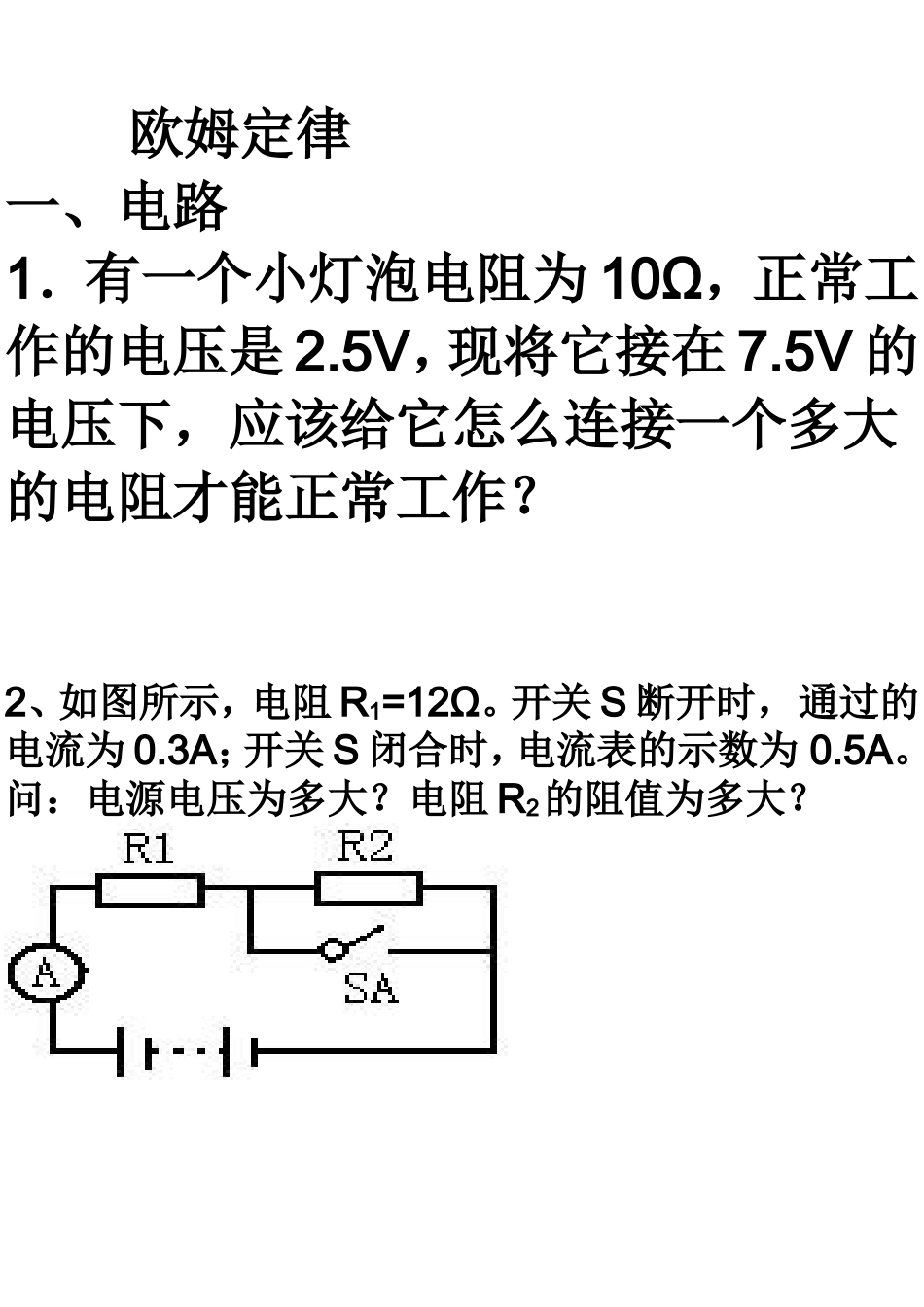

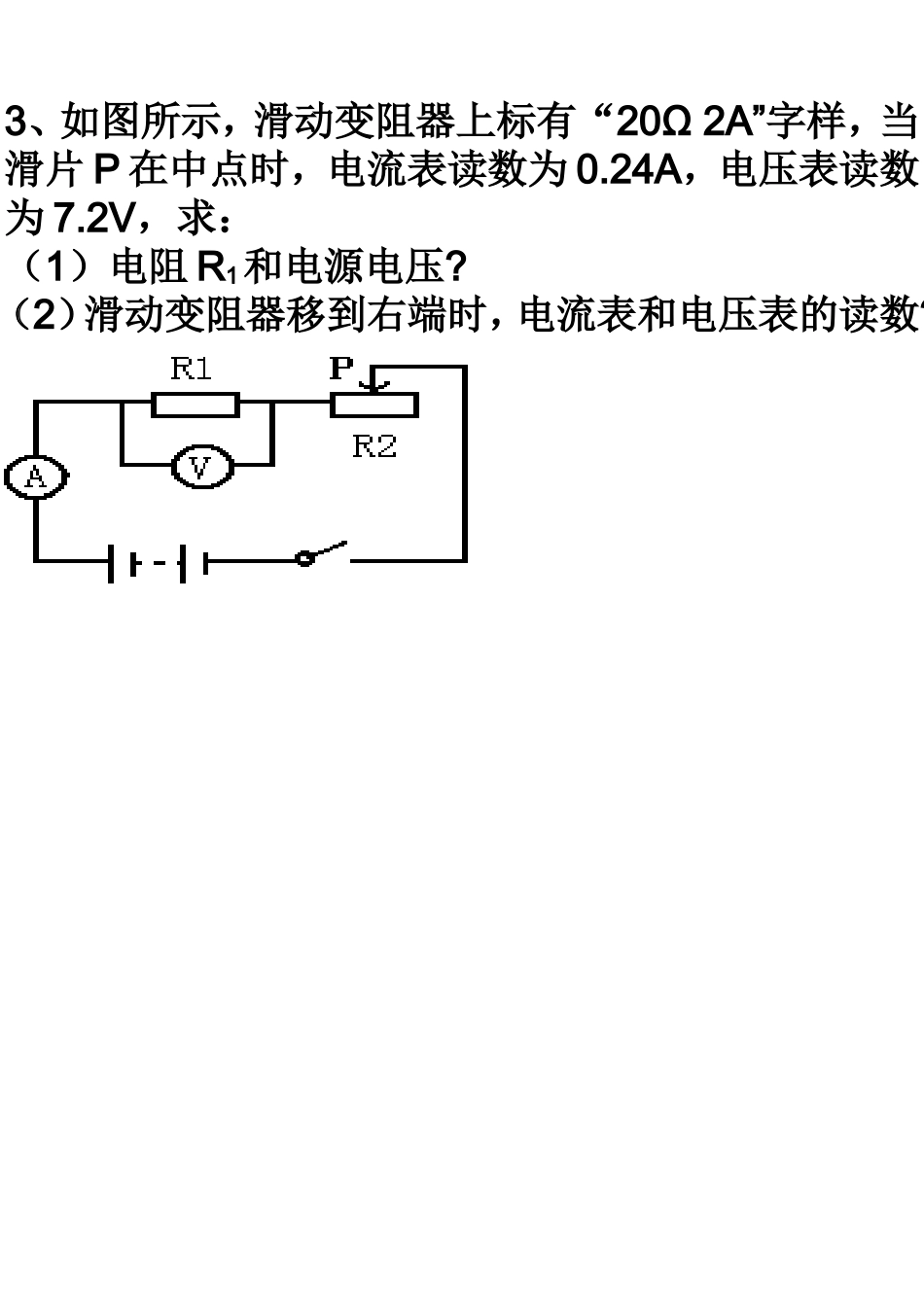

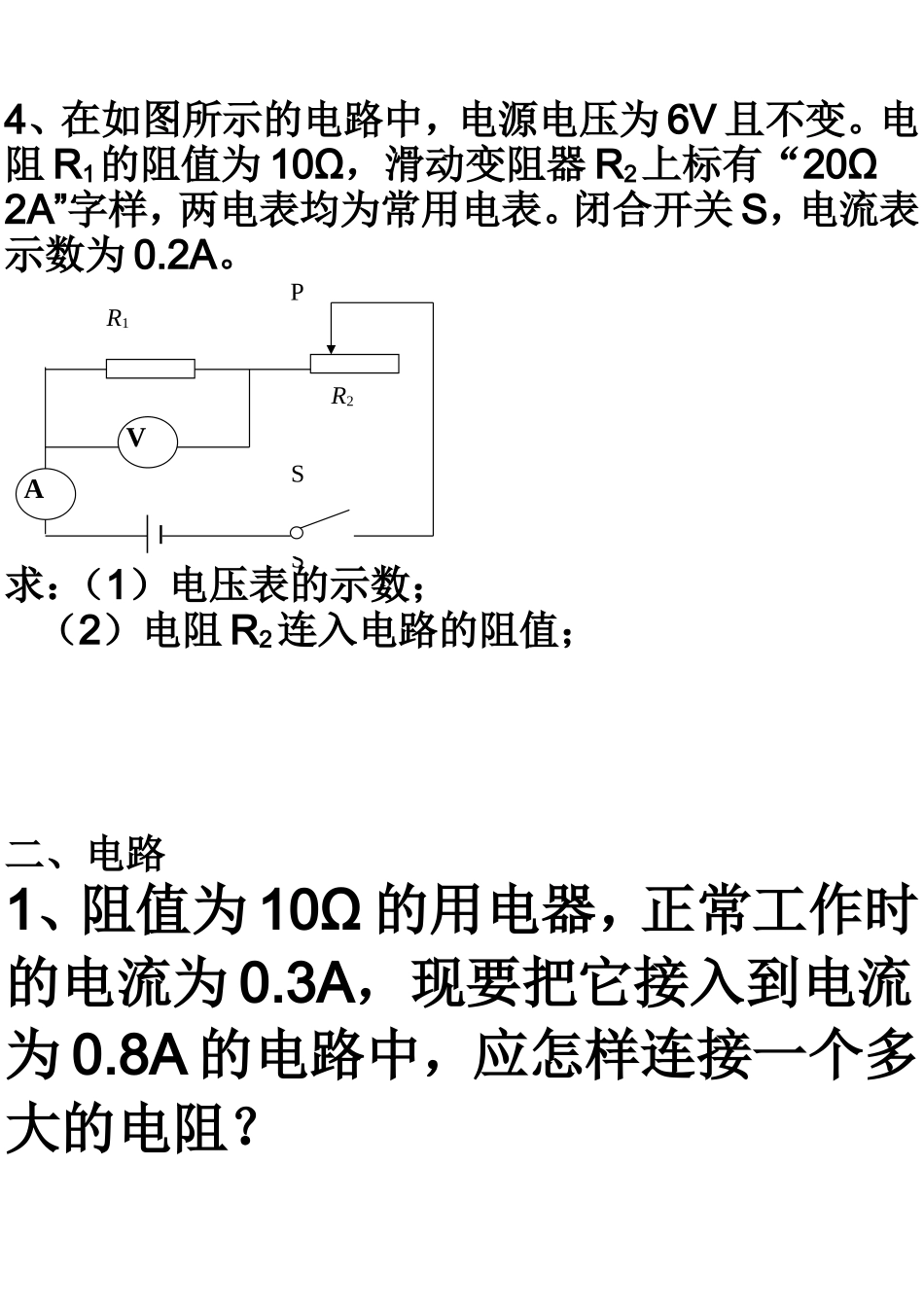

欧姆定律一、电路1．有一个小灯泡电阻为10Ω，正常工作的电压是2.5V，现将它接在7.5V的电压下，应该给它怎么连接一个多大的电阻才能正常工作？2、如图所示，电阻R1=12Ω。开关S断开时，通过的电流为0.3A；开关S闭合时，电流表的示数为0.5A。问：电源电压为多大？电阻R2的阻值为多大？3、如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.24A，电压表读数为7.2V，求：（1）电阻R1和电源电压?（2）滑动变阻器移到右端时，电流表和电压表的读数?4、在如图所示的电路中，电源电压为6V且不变。电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。闭合开关S，电流表示数为0.2A。求：（1）电压表的示数；（2）电阻R2连入电路的阻值；二、电路1、阻值为10Ω的用电器，正常工作时的电流为0.3A，现要把它接入到电流为0.8A的电路中，应怎样连接一个多大的电阻？R1SSR2PVA2、两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流3、如图所示电路,当S断开时电压表的示数为6V,电流表的示数为1A；S闭合时，电流表的读数为1.5A,求：⑴灯泡L1的电阻⑵灯泡L2的电阻SR2R1A三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节来改变通过的电流，但必须保证电流表不超过其量程，问：（1）的阻值是多大？（2）接入电路的阻值最小不能小于多少？（3）取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。电流表量程为0~0.6A，电压表的量程为0~3V。求：①为保护电表，则滑动变阻器的变化范围为多少？②当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？四、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω,R2＝6Ω.试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？、如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为？3．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻；图2
