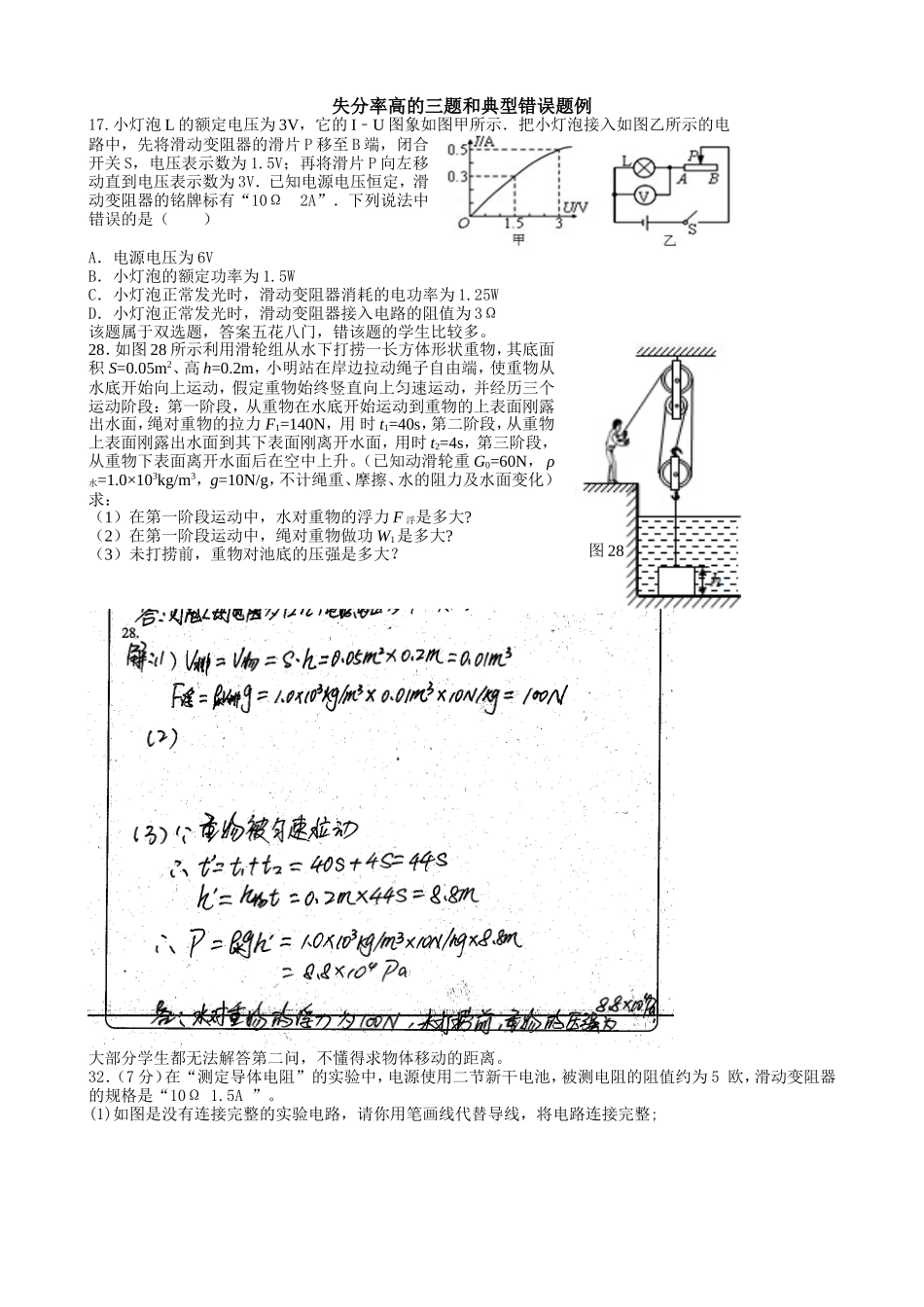

失分率高的三题和典型错误题例17.小灯泡L的额定电压为3V，它的IU﹣图象如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω2A”．下列说法中错误的是（）A．电源电压为6VB．小灯泡的额定功率为1.5WC．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25WD．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω该题属于双选题，答案五花八门，错该题的学生比较多。28．如图28所示利用滑轮组从水下打捞一长方体形状重物，其底面积S=0.05m2、高h=0.2m，小明站在岸边拉动绳子自由端，使重物从水底开始向上运动，假定重物始终竖直向上匀速运动，并经历三个运动阶段：第一阶段，从重物在水底开始运动到重物的上表面刚露出水面，绳对重物的拉力F1=140N，用时t1=40s，第二阶段，从重物上表面刚露出水面到其下表面刚离开水面，用时t2=4s，第三阶段，从重物下表面离开水面后在空中上升。（已知动滑轮重G0=60N，ρ水=1.0×103kg/m3，g=10N/g，不计绳重、摩擦、水的阻力及水面变化）求：（1）在第一阶段运动中，水对重物的浮力F浮是多大?（2）在第一阶段运动中，绳对重物做功W1是多大?（3）未打捞前，重物对池底的压强是多大？大部分学生都无法解答第二问，不懂得求物体移动的距离。32．（7分）在“测定导体电阻”的实验中，电源使用二节新干电池，被测电阻的阻值约为5欧，滑动变阻器的规格是“10Ω1.5A”。(1)如图是没有连接完整的实验电路，请你用笔画线代替导线，将电路连接完整;图28(2)电路连接正确，实验数据记录如右下表所示。其中一组数据有拼凑的嫌疑，请指出并说明判断依据__________________实验序号1234电压/伏0.61.21.82.4电流/安0.120.240.360.48(3)在某次实验时，电压表出现了故障不能使用，小明用原有的电流表、滑动变阻器，增添一个定值电阻和一个单刀双掷开关.设计了如上图所示的电路.测量时，闭合S1，将S2拨到1,电流表的示数为I1；将S2拨到2，电流表的示数为I2，小明说待测电阻Rx=I1R0/I2，交流时同组同学认真分析电路后发现小明的设计不合理，原因是.(4)请你也利用上述器材进行设计，并在上面的方框内补画出正确的电路，列出简要的实验步骤及相应电阻表达式。实验步骤：（5）表达式：RX=大部分的学生都是在第四问的作图出现错误，不懂得画正确的电路图。
