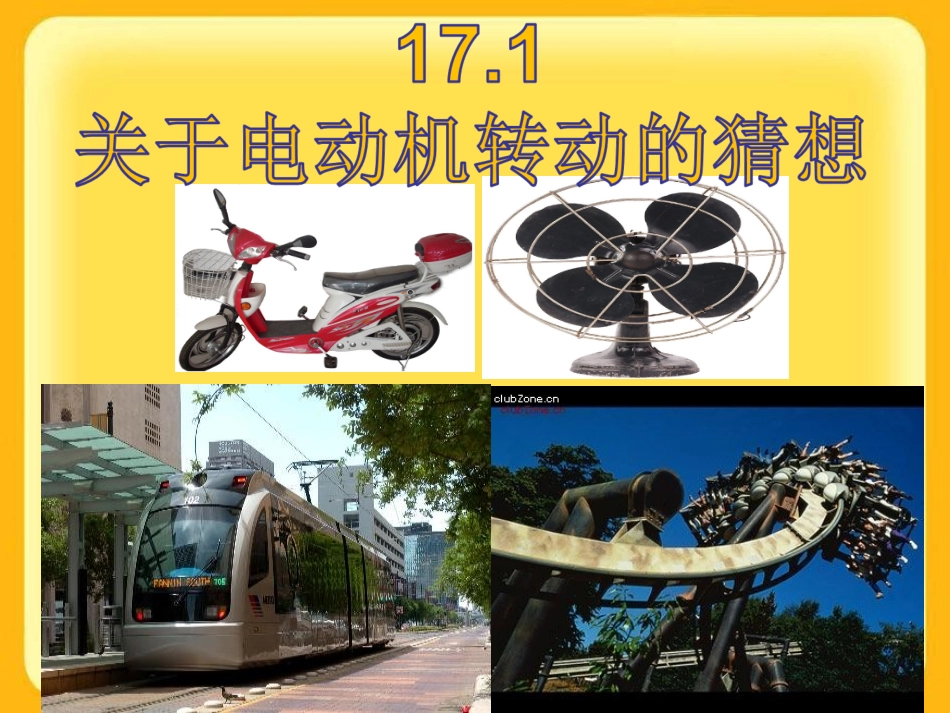

沪粤版九年级下册物理第十七章《电动机与发电机》171《关于电动机转动的猜想》课件（共38张PPT幻灯片）VIP专享VIP免费

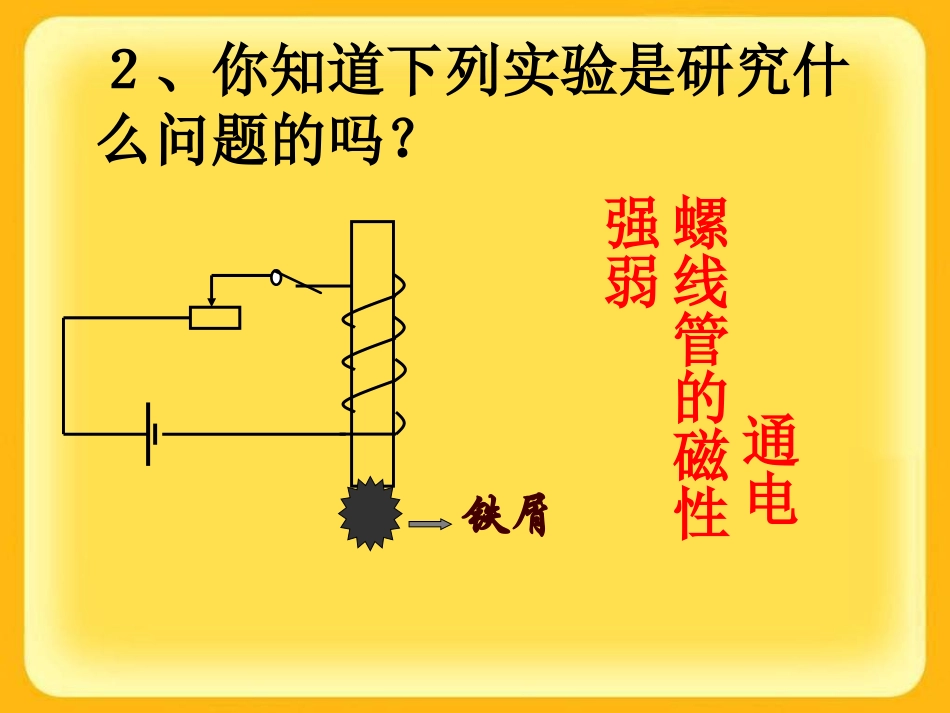

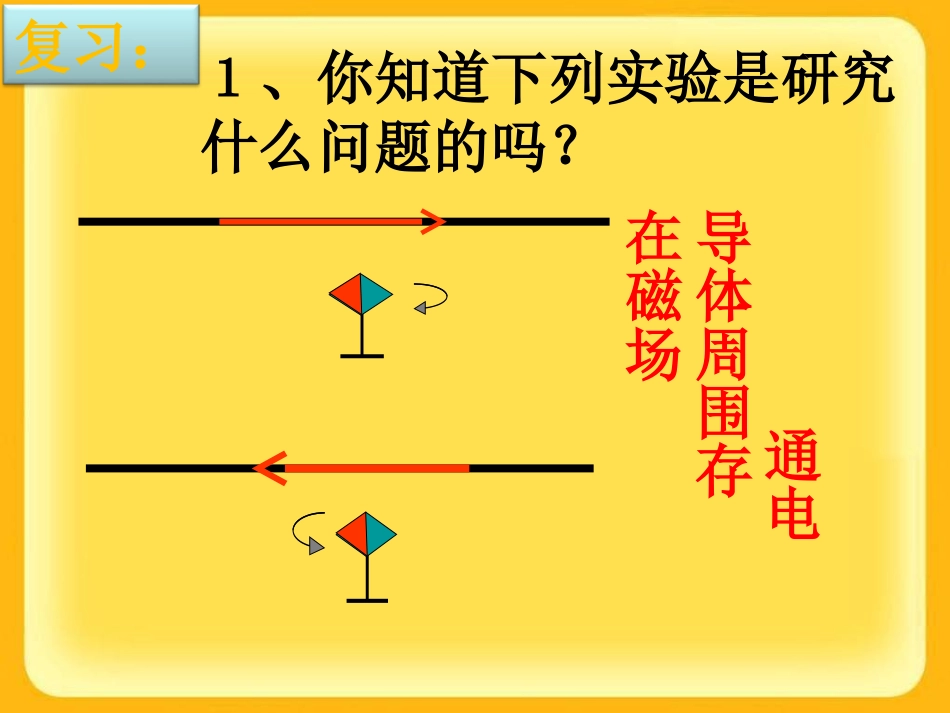

１、你知道下列实验是研究什么问题的吗？复习：通电导体周围存在磁场铁屑２、你知道下列实验是研究什么问题的吗？通电螺线管的磁性强弱３、根据小磁针静止时的指向，画出螺线管的线圈的绕法：N４、要使电磁铁的磁性最强，应该如何做？AS1BS2CDS1接在B，S2接在C。日常生活中装有电动机的装置（a）电动玩具电力机车（b）洗衣机（c）电动自行车（d）电风扇一.认识电动机一.认识电动机１、演示电动机转动定子:磁体转子:线圈２、电动机由哪些部件组成？磁体定子转子线圈（电枢）电动机主要的结构３、电动机分类：直流电动机和交流电动机小知识方向不变的电流叫做直流电，如干电池、蓄电池提供的电流都是直流电。小知识方向周期性改变的电流叫做交流电，如水力发电站提供的电流。电动机是把电能转化为机械能的动力机器。使用直流电的电动机叫做直流电动机使用交流电的电动机叫做交流电动机定子:磁体转子:线圈换向器直流电动机由哪些部件组成？定子转子磁体线圈（电枢）换向器直流电动机的优点转速可以连续调节•儿子躺在沙发里看画报，母亲气喘吁吁地走进屋说：“我买了一车煤，现在煤车停在桥那边，拉不上来，你来帮妈推一下吧！”“咳，妈，你不懂科学，”儿子躺着不动，歪了歪头说：“按照牛顿的惯性定律，你只要把车子退后20米，然后猛冲上去，车子就能过桥了。”轻松一刻用电器通电后为什么能够转动呢？是什么带动机械转动的？二、关于电动机为什么会转动的猜想奥斯特实验说明了什么问题？通电导线周围存在磁场奥斯特实验还能说明什么问题？•通电导线与小磁针之间发生了力的作用如果将小磁针换成磁性很强的大磁体，将导线换成线圈，再给磁场中的线圈通电又会出现什么现象呢？NNSS【【对比猜对比猜想想】】磁体对磁体作用磁体对磁体作用磁体对电流作用磁体对电流作用1.线圈的简化：２.磁体：永久磁铁或电磁铁。线圈组一组线圈一个线圈一段导体1、同学们请猜一猜？(并说出依据)2、如何来验证你的猜测呢？（如何设计实验方案？需要什么器材？）磁场对电流有没有作用（即磁体产生的磁场对电流有没有力的作用？）实验探究实验探究::实验探究实验探究::1.1.通电导体在磁场里的作用通电导体在磁场里的作用实验表明：通电导体如果在磁场里，通电导体如果在磁场里，就会受到力的作用就会受到力的作用思考并探究：通电导体在磁场里是不是永远向一个方向运动？若不是，那它与什么因素有关呢？结论：通电导体在磁场里受到的力的方向跟电流方向和磁极方向有关。1、同学们请猜一猜？(并说出依据)2、如何来验证你的猜测？实验探究实验探究::实验探究实验探究::2.2.通电导体在磁场里受力方向与哪些因素有关？通电导体在磁场里受力方向与哪些因素有关？点击图片实验表明：通电导体在磁场里受力方向与电流方向和磁感线方向有关SIFFN通电线圈在磁场中会发生转动探究：如果把一只通电线圈放到磁场中，它又将怎样呢？(猜一猜?)SFFN但是当线圈的平面与磁场垂直时，就会停止转动……通电导体和通电线圈在磁场里受到力的作用而发生运动的时候,消耗了,获得了,即转化为．电能机械能电能机械能上述实验中,通电线圈能否一直转动下去,若要使它一直转动下去,你设想可采用哪些方法?探究新问题:这个问题我们下节课进行探究小结1．电动机的主要部件：(1)定子：电动机的磁极部分，由它来提供的磁场，通常是固定的；(2)转子：电动机的线圈部分，由它来通电带动轴转动．2．影响电动机转动方向的因素(1)只改变电流方向或磁场方向，电动机的转动方向改变；(2)若同时改变电流方向和磁场方向，电动机的转动方向不变。3.通电导体在磁场中受力而运动是消耗了______能，得到了______能。4.电动机_______________________就是转动的原理制成的。它在工作时把_______能转化成________能。电机械能利用通电线圈在磁场中受力电机械能•1．电动机组件：电动机的两个最主要的部件是__________和____________．•2．影响电动机转动方向的因素•(1)只改变电流方向或磁场方向，电动机的转动方向______；•(2)若同时改变电流方向和磁场方向，电动机的转动方向________．磁体(定子)线圈(转子)改变不变•3．电动机简化：为了研究通电线圈受...
