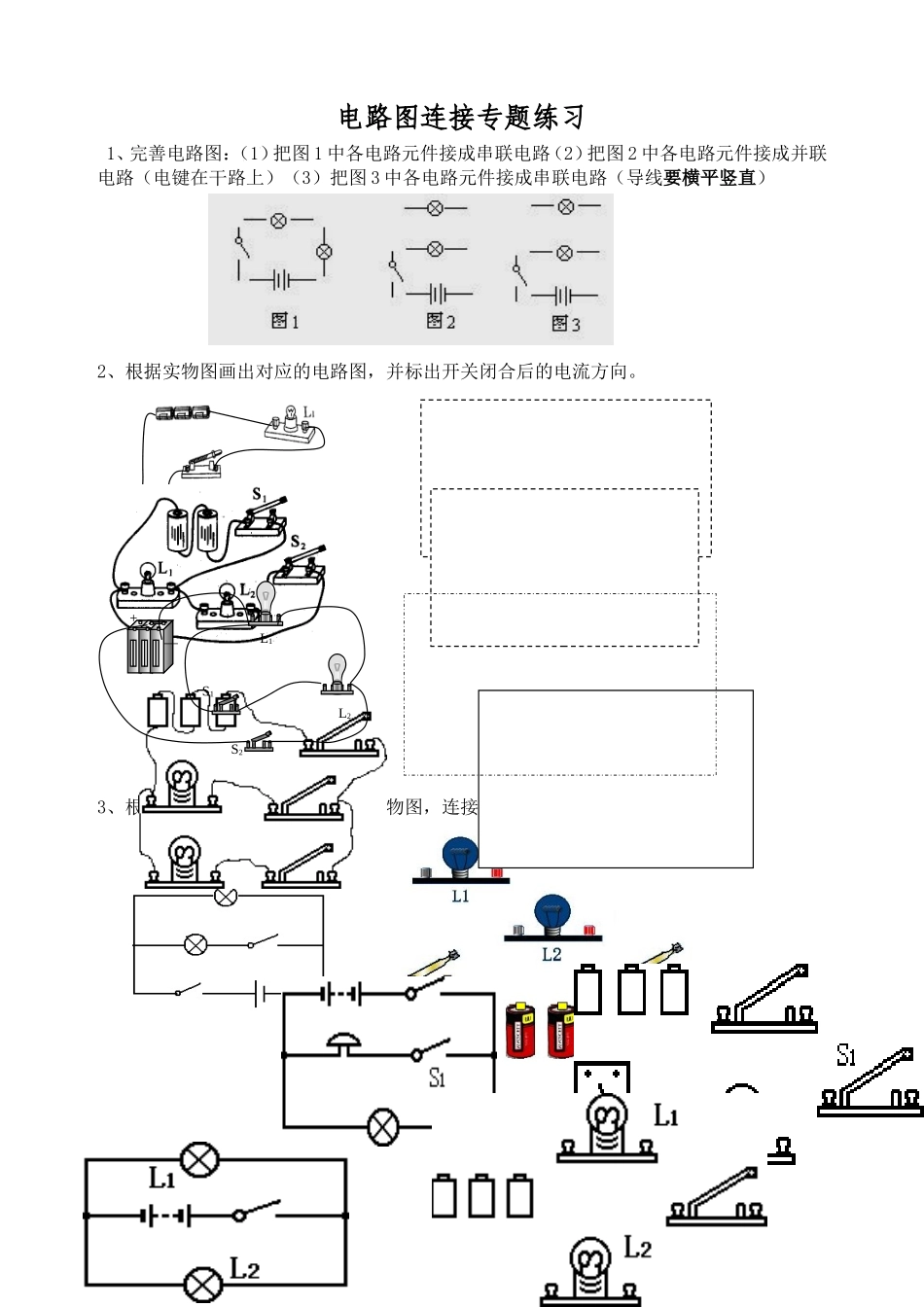

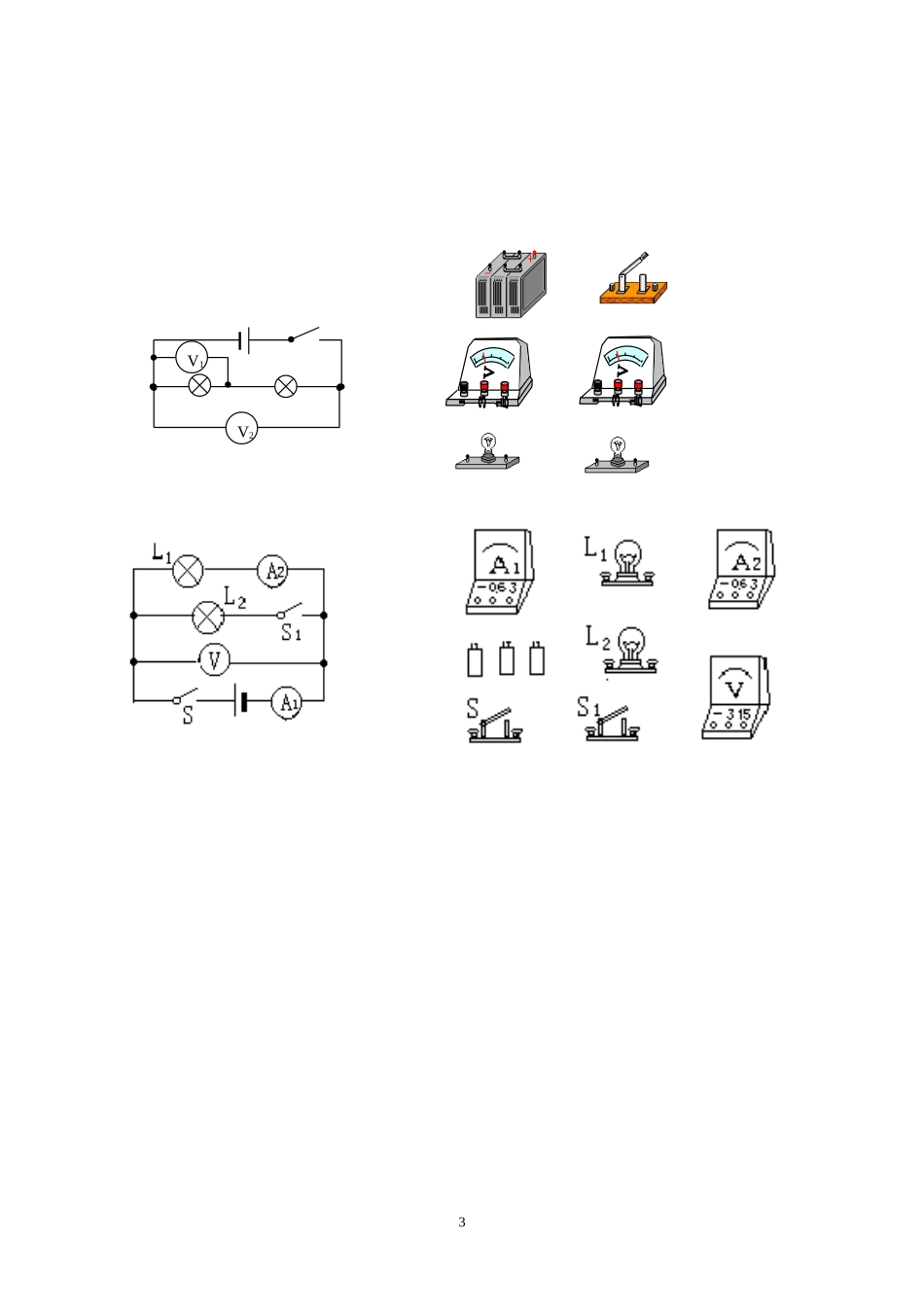

电路图连接专题练习1、完善电路图：（1）把图1中各电路元件接成串联电路（2）把图2中各电路元件接成并联电路（电键在干路上）（3）把图3中各电路元件接成串联电路（导线要横平竖直）2、根据实物图画出对应的电路图，并标出开关闭合后的电流方向。3、根据左边的电路图连接右边的实物图，连接导线不能交叉.1+—L1L2S2S14、下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？。你能试着把这个错误电路改正过来吗？试在方框中画出改正后的电路图，并指出这个电路的连接方式是。5、根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。6、小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游。请按上述要求在右边的方框内画出对应的电路图。7、某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图。并把实物连接成电路。8、根据左边的电路图连接右侧的实物图。2S1S2S3第5题图ABCDab红灯绿灯前门后门3V1V2
