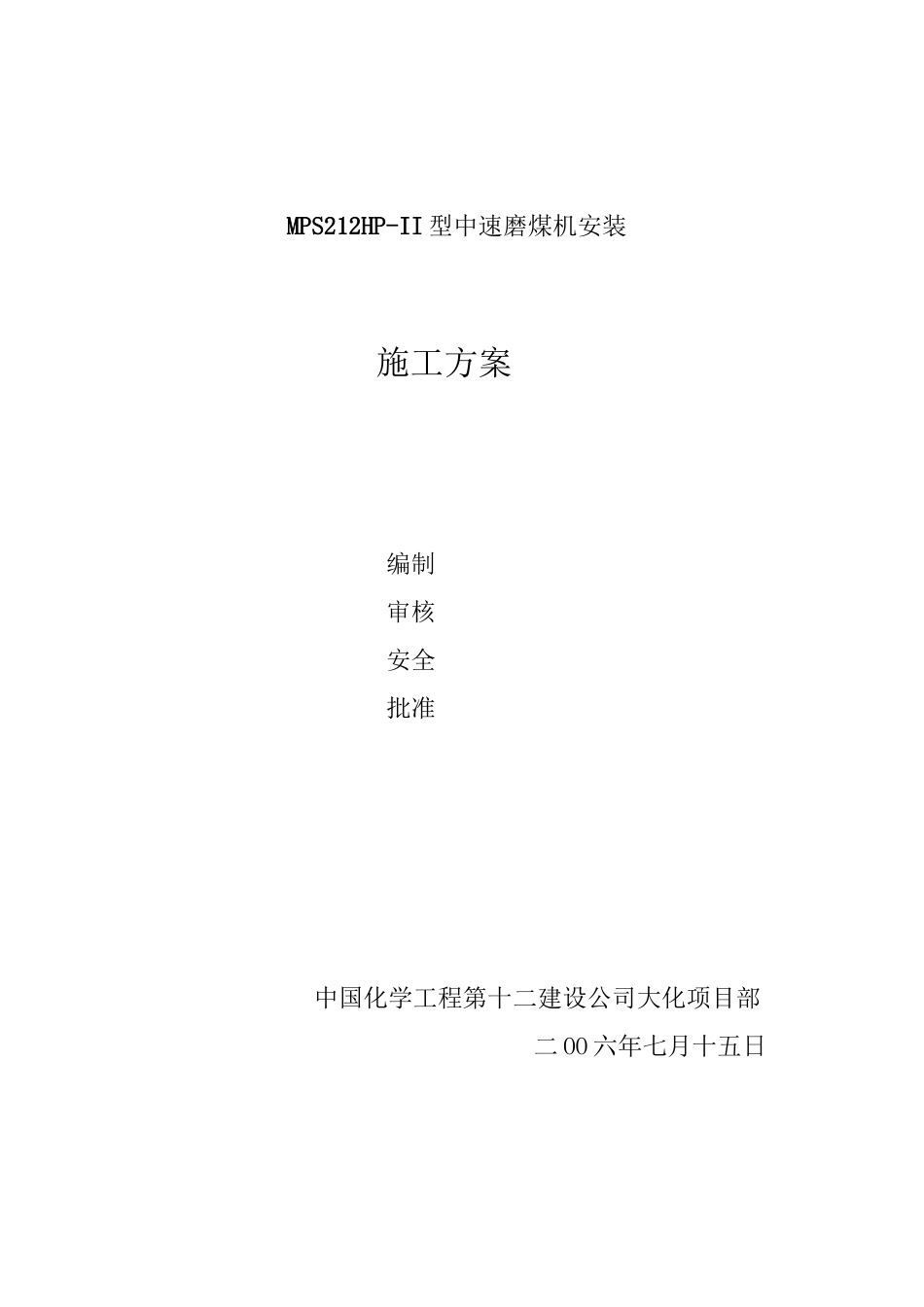

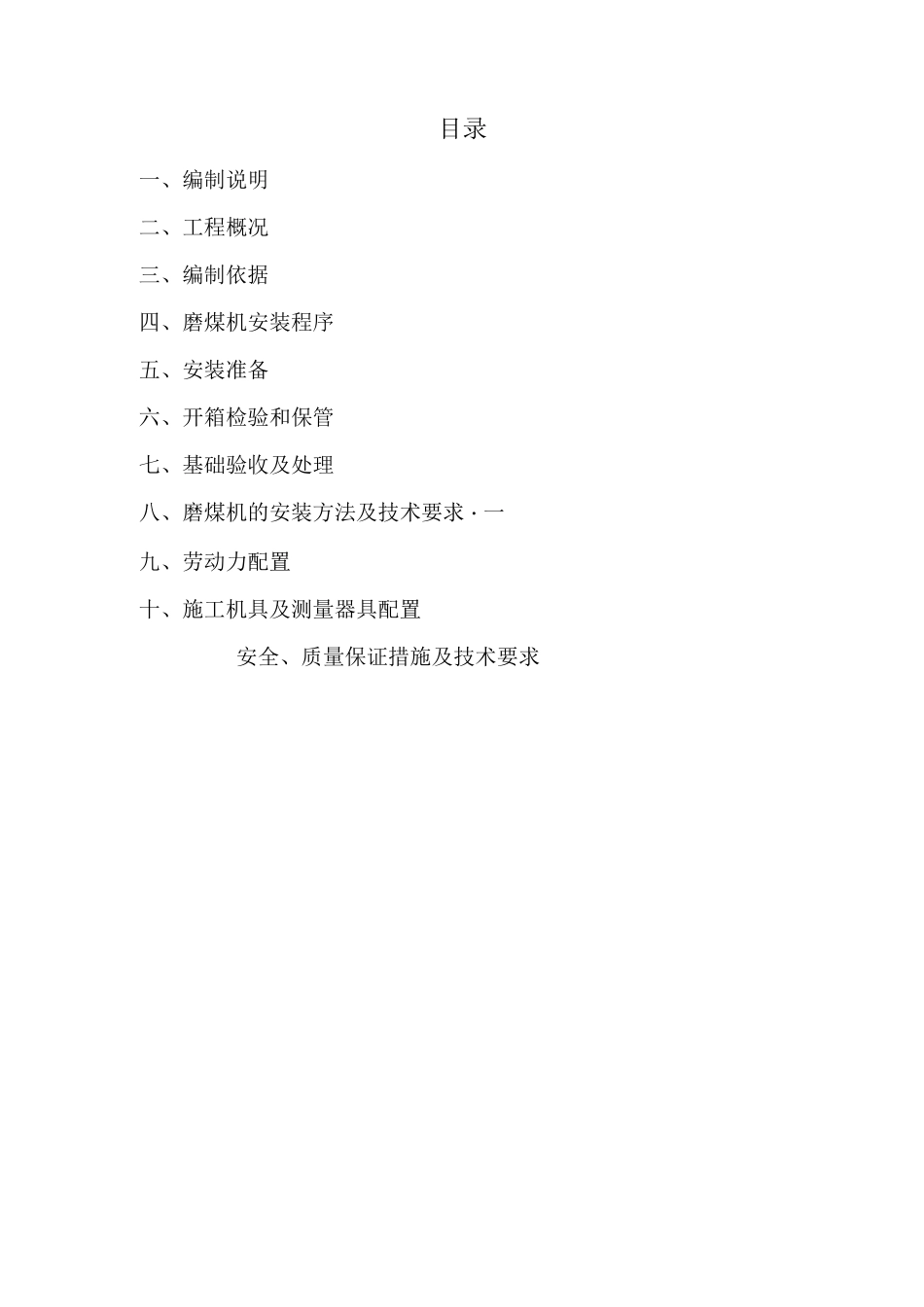

MPS212HP-II型中速磨煤机安装施工方案编制审核安全批准中国化学工程第十二建设公司大化项目部二OO六年七月十五日目录一、编制说明二、工程概况三、编制依据四、磨煤机安装程序五、安装准备六、开箱检验和保管七、基础验收及处理八、磨煤机的安装方法及技术要求・一九、劳动力配置十、施工机具及测量器具配置安全、质量保证措施及技术要求一、编制说明该方案是针对大化集团年产30万吨甲醇工程煤气化装置MPS212HP-型中速磨煤机的安装而编制的，该磨煤机是由长春发电设备有限责任公司制造的，散件分批到货，现场组装。为保证设备安装有序进行，保证安装质量和进度，特编制此方案，以便指导安装工作的顺利进行。二、工程概况煤气化装置共有MPS212HP-H型磨煤机两台，均安装在装置框架底层轴之间，分体到货的最大件吊装重量为。、磨煤机的主要技术参数见下表:磨煤机主要技术参数表磨煤机型号MPS212HP-H转速rpm31.6磨盘瓦形状盘形磨盘瓦数量pcs11磨盘瓦材料GX260CrMoNi2021磨辊数量pcs3磨辊直径mm1650辊套材料GX260CrMoNi2021设计压力标准bar3.5设备总咼mm9945落煤管直径mm1000润滑方式溅油润滑磨煤机总重kg151000主电机型号YMPS560-6电动机额定功率kw560电动机转速rpm9902、磨煤机的组成磨煤机减速机：行星伞齿轮减速机JLX50M分离器：动态分离器SLS250碾磨力：液压变加载喷嘴环;旋转喷嘴环排渣系统：排渣箱主电动机：YMPS560-6密封风机：3600m3/h盘车装置：1000/34.5rpm液压站：润滑油站：磨辊翻出装置：一套3、主要零部件运输、起吊重量：见下表序号零部件名称图号数量单重（kg）1减速机底板MPS610.1.512458.42电机底板MPS611.1.22775.283下架体MPS611.216011.94下架体密封环MPS610.311345.15磨盘MPS610.5-11109786磨盘装配MPS610.51171827磨盘瓦MPS610.5-21147748静喷油嘴MPS611.4.11210.139动喷油嘴MPS611.4.211513.310磨辊MPS610.6B32638811辊套MPS610.6-138753.112中架体MPS611.311478913加压装置MPS610.7A1830514分离器MPS611.512844015拉杆MPS611.10-13787.516减速机JLX50M11800017电动机YMPS560-6560kw15980三、编制依据1、MPS212HP-II型中速磨煤机说明书;2、MPS212HP-II型中速磨煤机装配图;3、大化集团年产30万吨甲醇工程煤气化装置设备布置图(03066-03000-PP11);4、《化工机器安装工程施工及验收通用规范》(HG20203-2000)。四、磨煤安装程序安装准备一开箱检验及保管一基础验收及处理一减速机底板、电机底板、拉杆锚板、盘车装置底板的安装调整一混凝土灌浆一磨煤机减速机安装一下架体及下架体密封环安装一磨盘装配一刮板机构安装一下架体密封环调整一带静喷嘴环的中架体安装及喷嘴环安装一磨辊安装一摆动铰点安装一拉杆和液压缸安装一加载架安装一传感器、内部密封风管道、分离器、排渣箱、密封风机、外部密封风管道等系统安装一润滑站、液压站安装一监测、监控系统安装一梯子平台安装一电动机安装一加油一其他收尾工作一功能测试一交付用户。五、安装准备、专业技术人员组织施工人员认真熟悉有关图纸和技术资料；2、准备齐全并熟悉与机器及附属设备等机组施工及验收的相关的国家现行标准规范；3、建设单位组织工程监理、设计、生产、施工、安全质量监督等单位的有关人员参加，进行技术交底和图纸会审；4、编制切实可行的施工方案，并由技术主管部门审定、批准后向施工人员进行技术交底；5、施工所用的施工工机具和测量器具准备齐全；6、打通施工运输道路和消防道路，并准备好足够的消防器材；7、准备好施工所需水源、电源及通讯设施；8、准备好各零部件及备品备件的临存库房并达到使用条件。六、开箱检验及保管•开箱检验：机器、设备及材料等运到现场后，由建设单位组织有关单位人员参加，依据订货合同、装箱单及技术文件进行开箱检验。开箱检验应检验以下内容：1、核对机器、设备及材料包装箱的包装状况、箱号、规格型号及数量；2、检查随机技术文件及专用工具是否齐全；3、对机器及附属设备、零部件进行外观检查，并核实零部件的种类、规格、型号和数量；4、检验后参加验收的各方代表应在验收记录上签字；•机器、零部件及材料的管理1、机器及附属设备、零部件，若暂不安...
