家庭电路(第一课时)VIP免费

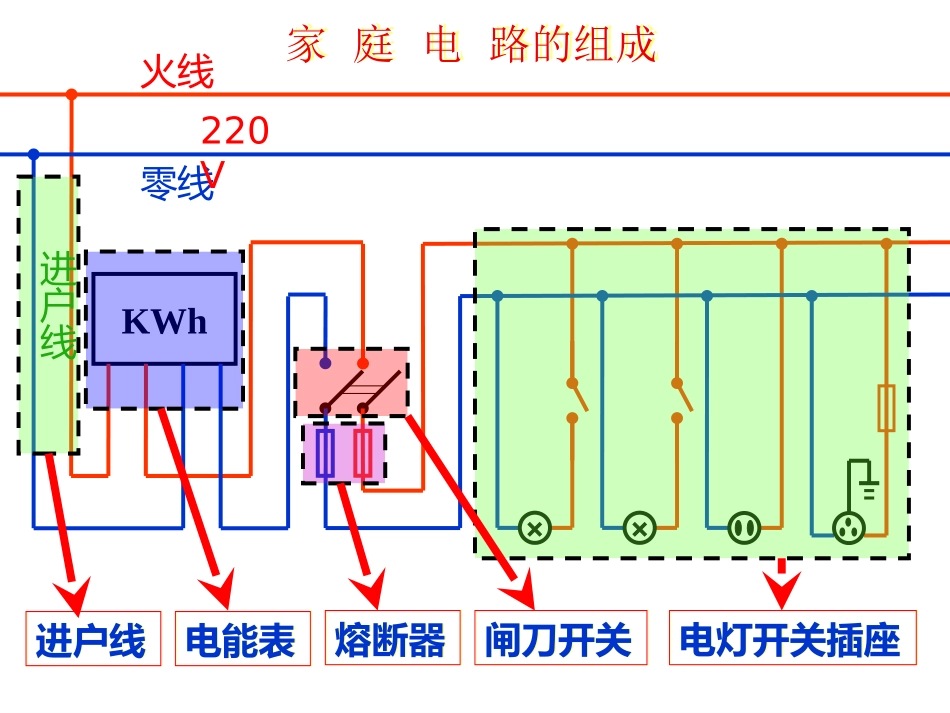

第六节家庭用电第六节家庭用电家庭电路火线零线220V××KWh进户线火线零线220V××KWh进户线进户线进户线电能表电能表闸刀开关闸刀开关熔断器熔断器电灯开关插座电灯开关插座家庭电路的组成家庭电路的组成低压输电线用户进户线火线零线220VV~V~02500250~思考：家庭电路中的进户线有两根，一根是火线，一根是零线。你会判断吗？测电笔：错误操作正确操作测电笔是用来辨别线和线的，手应该接触笔尾的，笔尖接触一根电线，如果氖管发光，表示接触的是线,否则是线。火零金属体火零螺旋刀式钢笔式（1）构造①笔尖金属体②电阻③氖管④弹簧⑤笔尾金属体测电笔怎样正确使用测电笔?1.1.进户线作用：家庭电路中的两根电线，一根叫线，另一根叫线。火线和零线之间有伏的电压，零线和地之间电压。零火220没有电能表低压供电线路先后通过接到家庭电路上。家庭电路中各盏灯应联，开关与它所控制的电灯应是联，插座与电灯应是联，保险盒和用电器应联。闸刀开关熔断器并串并串一、进户线提供220伏的电压二、电能表1、电能表的作用？2、电能表的4个接线柱的接法？3、电能表上标的“220V5（20）A”有何意义？测定用户在一定时间内消耗的电能1、3进2、4出正常使用电压为220伏，标定电流5安，最大允许电流为20安12341、闸刀开关（1）闸刀开关的作用是接通和切断电源，便于更换电器或维修设备（2）闸刀开关的安装方法：①务必使电源线连在静触头上。②静触头一定要在上边，切不可倒装电源线三、闸刀开关短路短路的情况：电线绝缘皮刮破、老化.连接线路不小心等等情况造成火火线、零线直接连同线、零线直接连同.指电流直接构成通路.没有经过用电器没有经过用电器用电器的总功率过大微波炉、冰箱、吸尘器、电暖气等大功率用电器同时插在一个插板上，这样总功率过大会导致电路中电流过大电流过大.熔断器：你有什么办法可以防止电路中的电流过大造成事故？（（保险丝保险丝））封闭式熔断器讨论1、某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试）（该行为千万不能试）规格：用额定电流来表示保险丝选用原则：应使保险丝的额定电流等于或稍大于电路中的正常工作电流1、有一电路的正常工作电流是10A，若有额定电流为6A、12A、18A的保险丝供你选择，你会选择哪种规格？为什么？如果选用的保险丝额定电流值太大或太小会怎样？太大：不能起到保护作用太小：频繁更换，十分不方便（1）作用：当电流过大时，自动熔断，切断电路（2）工作原理：电流的热效应电流过大的原因：短路或总功率太大（4）选择：保险丝时应使保险丝的额定电流等于或稍大于电路中正常工作时的电流（3）材料：电阻率大、熔点低的金属合金制成保险丝：火线零线想一想你认为熔断器应该怎么接到电路中呢？想一想你认为熔断器应该怎么接到电路中呢？火线火线串联串联1、接在干路上还是支路上？2、接火线还是零线？3、串联还是并联？M干路（二）断路器断路器可自动切断电路，从而保护电路。故障排除后，再恢复。一般连接在火线上。由于断路器可以手动控制，他可以代替代替闸刀开关和熔断器闸刀开关和熔断器。观看下图，介绍断路器的工作原理。五、插座和插头接零线接火线接地用电器金属外壳插座：插头：⑴安装方法：6、插座B、插座右端接火线,左端接零线。A、与电灯或其它插座并联同是漏电，为何反差如此大？同是漏电，为何反差如此大？“左零右火上接地”用电器金属外壳火线零线220V××~六、电灯与开关图7、开关：⑴和被控制的用电器串联⑵开关应接在火线上连接方法：电灯泡电灯泡⑴原理：利用电流的热效应制成的⑶构造：①灯丝：用熔点很高的钨做的②为了防止钨丝在高温下被烧断，小功率的灯泡都抽成真空；大功率（60w以上）灯泡充进氮气和氩气，以阻碍钨丝在高温下升华⑵种类：插口式和螺旋式火线零线220V××KWh进户线基本组成基本组成作用作用接法接法进户线进户线提供220V电压提供220V电压电能表电能表测消耗电能多少测消耗电能多少接通、切断电路接通、切...
