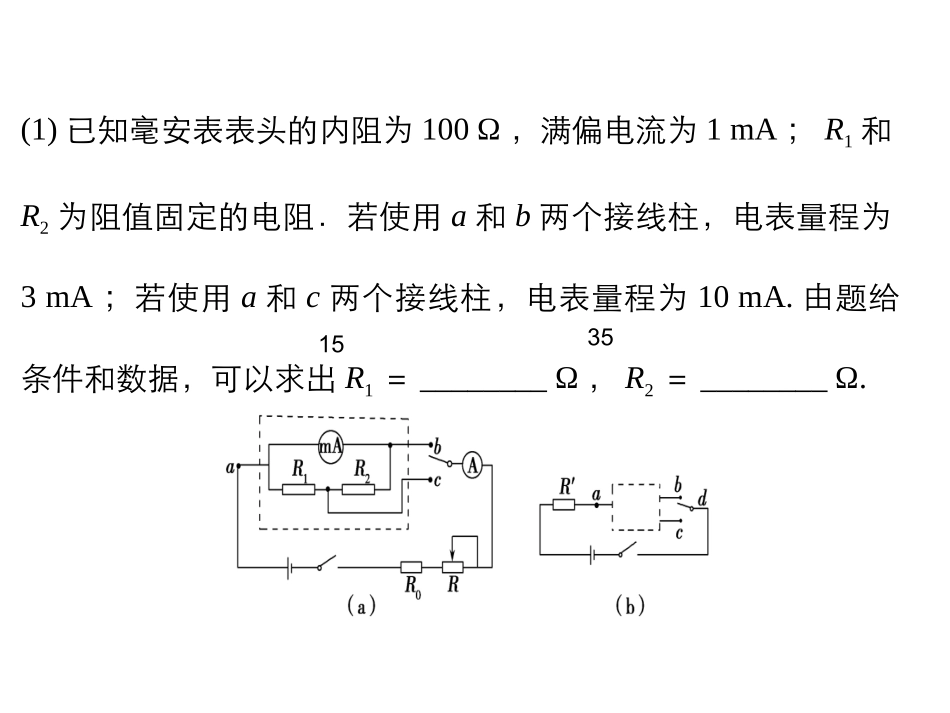

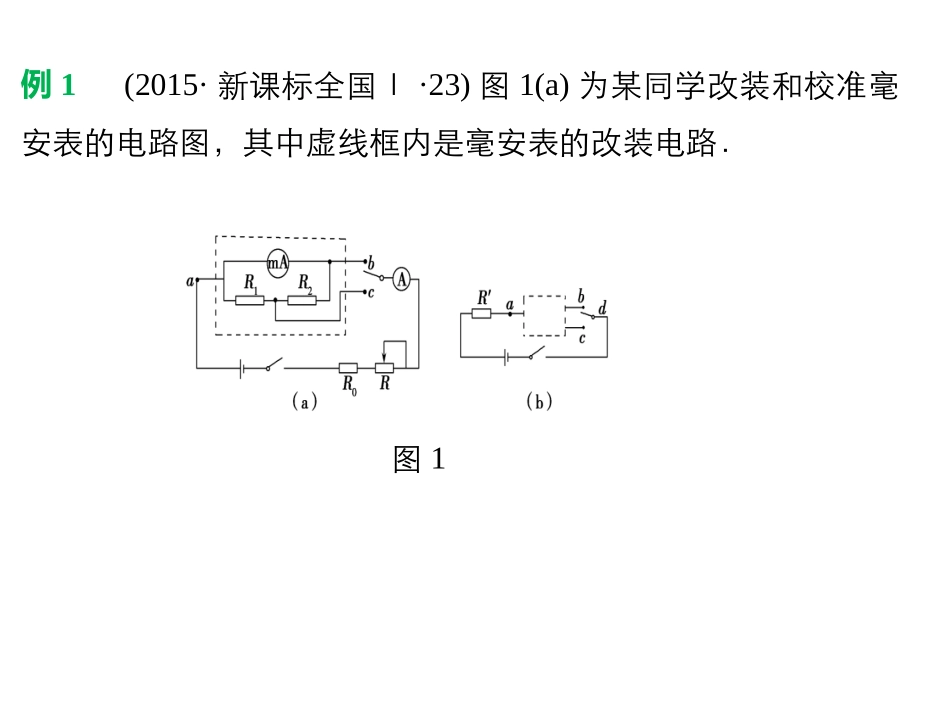

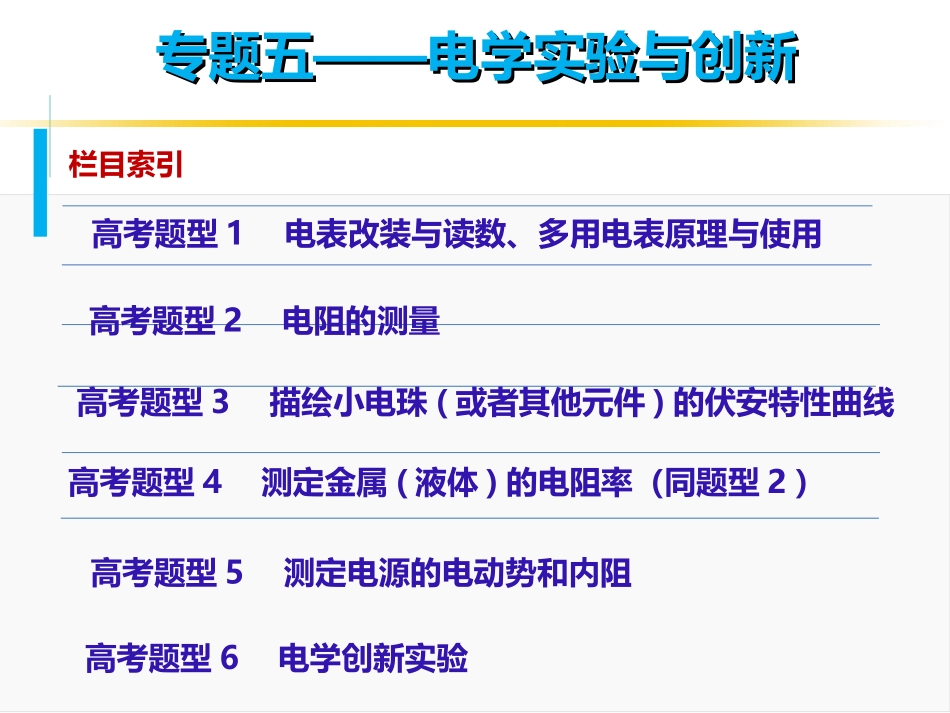

高考题型1电表改装与读数、多用电表原理与使用高考题型2电阻的测量高考题型3描绘小电珠(或者其他元件)的伏安特性曲线高考题型4测定金属(液体)的电阻率（同题型2）栏目索引专题五专题五————电学实验与创新电学实验与创新高考题型5测定电源的电动势和内阻高考题型6电学创新实验例1(2015·新课标全国Ⅰ·23)图1(a)为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路．图1(1)已知毫安表表头的内阻为100Ω，满偏电流为1mA；R1和R2为阻值固定的电阻．若使用a和b两个接线柱，电表量程为3mA；若使用a和c两个接线柱，电表量程为10mA.由题给条件和数据，可以求出R1＝________Ω，R2＝________Ω.1535(2)现用一量程为3mA、内阻为150Ω的标准电流表对改装电表的3mA挡进行校准，校准时需选取的刻度为0.5mA、1.0mA、1.5mA、2.0mA、2.5mA、3.0mA.电池的电动势为1.5V，内阻忽略不计；定值电阻R0有两种规格，阻值分别为300Ω和1000Ω；滑动变阻器R有两种规格，最大阻值分别为750Ω和3000Ω.则R0应选用阻值为______Ω的电阻，R应选用最大阻值为______Ω的滑动变阻器．3003000(3)若电阻R1和R2中有一个因损坏而阻值变为无穷大，利用图(b)的电路可以判断出损坏的电阻．图(b)中的R′为保护电阻，虚线框内未画出的电路即为图(a)虚线框内的电路．则图中的d点应和接线柱________(选填“b”或“c”)相连．判断依据是：__________.C
