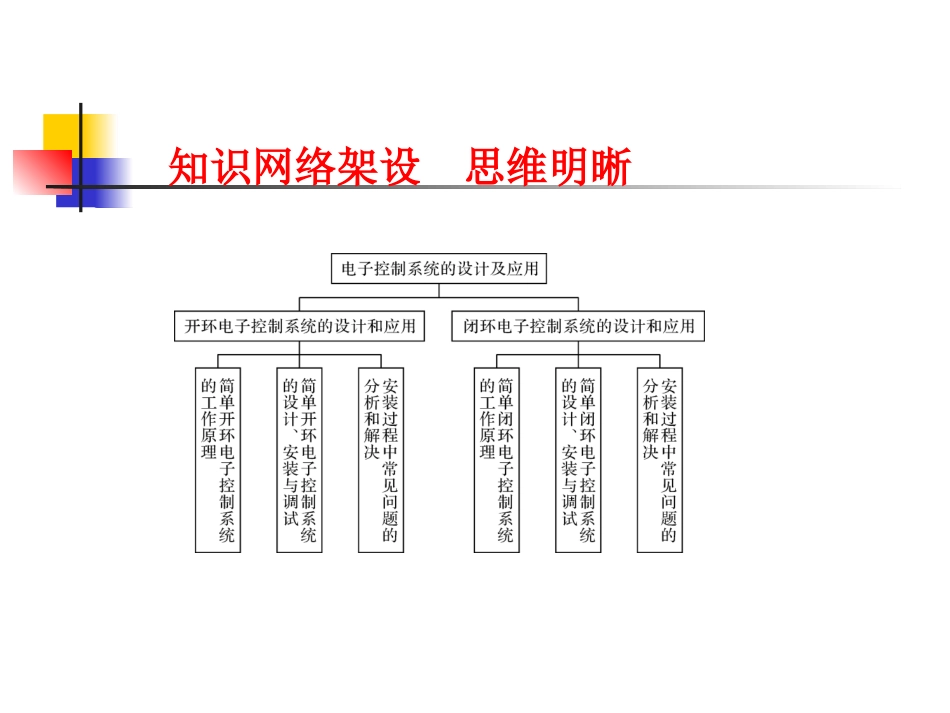

第五章电子控制系统的设计及应用知识网络架设思维明晰※案例导引视频观看视频《声光控路灯》第一节开环电子控制系统的设计和应用问题探索：1．目前声光控路灯的应用非常广泛，通过观看视频，你知道在电路中用到了哪些传感器件？在日常生活中，哪些地方看到过这样的路灯？2．路灯除了声光控外，还有哪些控制方式？知识精要知识精要反馈触发电路计数器电容器C电阻器R顺序控制定量或延时1．开环电子控制系统的输出结果对系统的控制没有影响，也就是被控量的变化不会改变控制系统工作状态的变化，即没有________。2．不同的实用电路可以实现不同的功能，常见的实用电路很多，如多谐振荡器、____________、存储器和________等。3．多谐振荡器是能自动产生周期性脉冲的自激振荡器，常用来作为脉冲信号源，脉冲的周期由电路中的____________和____________确定。4．计数器是能统计时钟脉冲数的部件，在电子控制系统中可用来实现________、________________等。5．存储器是由触发器或其它存储元件构成的存储阵列，用来存放________和________。数据指令知识精要知识精要微处理器多谐振荡器4个4个输入输出悬空接地通过电容接地接电源6．JN6201音乐集成电路的内部有____________和很多个____________，共______输入端口和______输出端口。7．对集成电路内部结构不清楚的情况下，通常可分析电路的________和________关系推断其内部结构和功能，即黑箱方法。8．安装集成电路时，要注意对未使用引脚的处理，常见的处理方法有________、________、________________、________等。【解析】家用电风扇无级调速器一般由电阻、电容、集成电路、晶闸管(可控硅)等组成，比较常用的调速电路如右图所示。它的基本原理是：调节Rp的大小改变晶闸管的导通角，从而改变风扇电机两端的电压实现调速。【答案】B例一：采用无级调整的家用电风扇，调速控制属于()A．机械控制B．电子控制C．液压控制D．气动控制案例导学案例导学例二:声、光控路灯属于开环电子控制系统，其原因是()A．功能比较简单，开灯、关灯B．电路比较简单，所需的元器件不多C．没有检测装置D．有检测装置，但不是检测输出量案例导学案例导学【解析】开环控制与闭环控制不是根据功能的复杂度和电路结构的复杂程度来区分的，也不是根据有没有检测装置来区分的，而是根据有没有反馈来区分的。当检测装置检测输出量进行反馈就是闭环，如果检测输入量，就没有反馈，一定是开环。典型的声、光控电路如下图所示，电路中有两个检测元件LDR和MC，分别检测周围光照亮度和声音强度，均为输入量。【答案】D例三：音乐集成电路JN6201有4个触发输入端，它们的触发方式是()A．高电平触发B．低电平触发C．0电平触发D．有高电平触发也有低电平触发案例导学案例导学【解析】在不同的场合电路的触发方式有不同的说法，在数字电路中，一般分为高电平触发和低电平触发，而没有0电平触发的说法，0电平有可能是低电平(当电源为正电源时)也可能是高电平(当电源为负电源时)，根据课本90页的图例可知1、2、3、4脚均为高电平触发。【答案】A案例导学案例导学例四：下列控制系统，不属于开环电子控制系统的是()A．红绿灯定时控制系统B．宾馆、银行的自动门控制系统C．音乐喷泉控制系统D．家用电饭锅保温控制系统【解析】红绿灯定时控制系统是根据定时器的设定时间输出红灯信号或绿灯信号，所以是开环控制；宾馆、银行的自动门控制系统是根据红外线的信号决定门的开启或关闭，是开环控制；音乐喷泉控制系统是根据音乐的强度控制喷泉的高度，也是开环控制；家用电饭锅保温控制系统根据电饭锅的实际温度决定是否开启保温加热电路，能将电饭锅的温度控制在60℃—80℃之间，与家用空调的控制原理类似，所以是闭环控制系统。【答案】D案例导学案例导学例五：如图所示为声、光控路灯原理示意图。当周围环境亮度较暗，又有一定强度的声音时，发光二极管V就发光；当周围环境亮度较亮时，不管声音强度多大，发光二极管V都不会发光。根据原理分析和电路图回答下列问题：(1)电路中R3为光敏电阻，当周围环境亮度变暗时，R3的阻值应该________(填“增大”，“减小”或“不变”)。(2)当发光...
