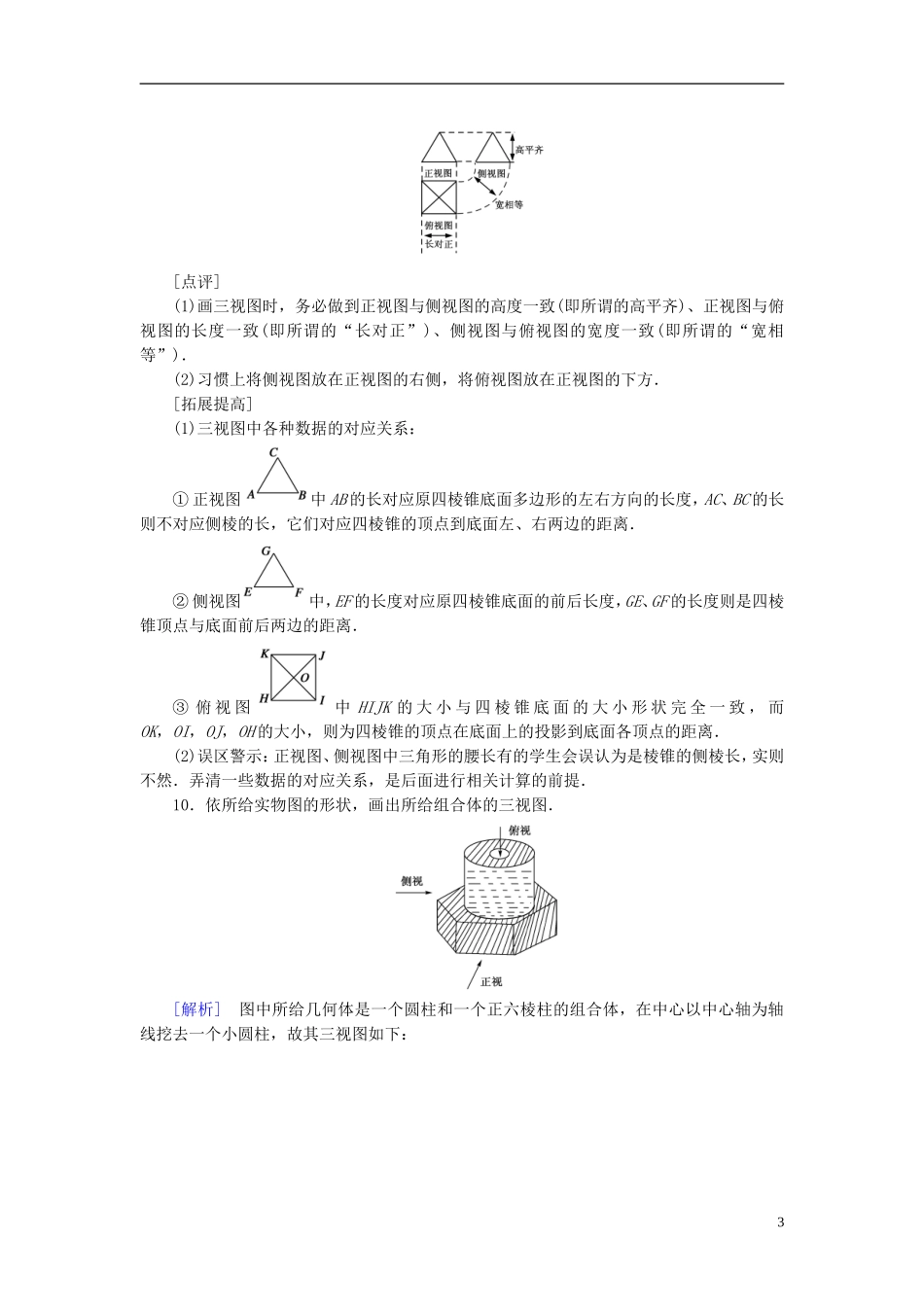

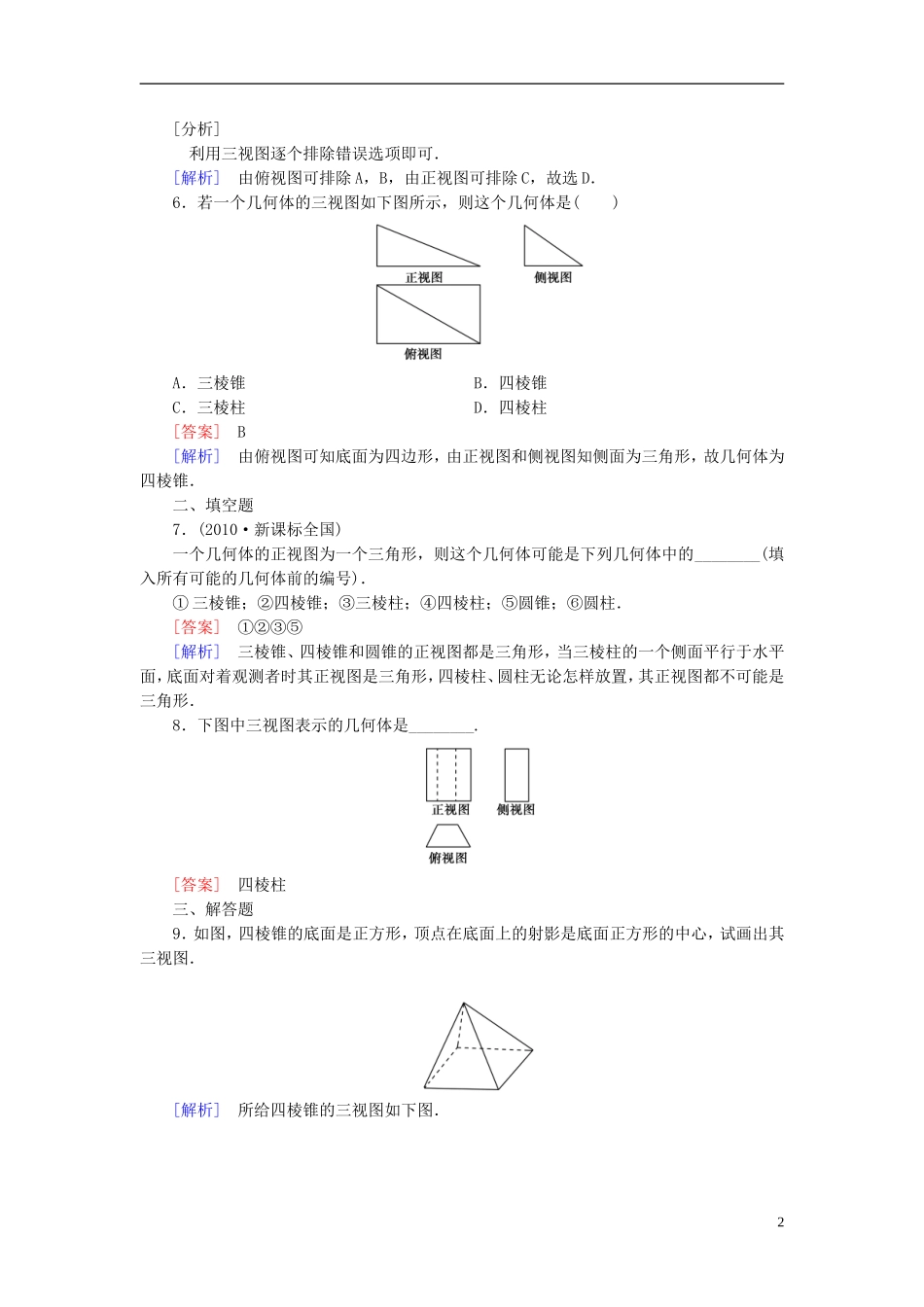

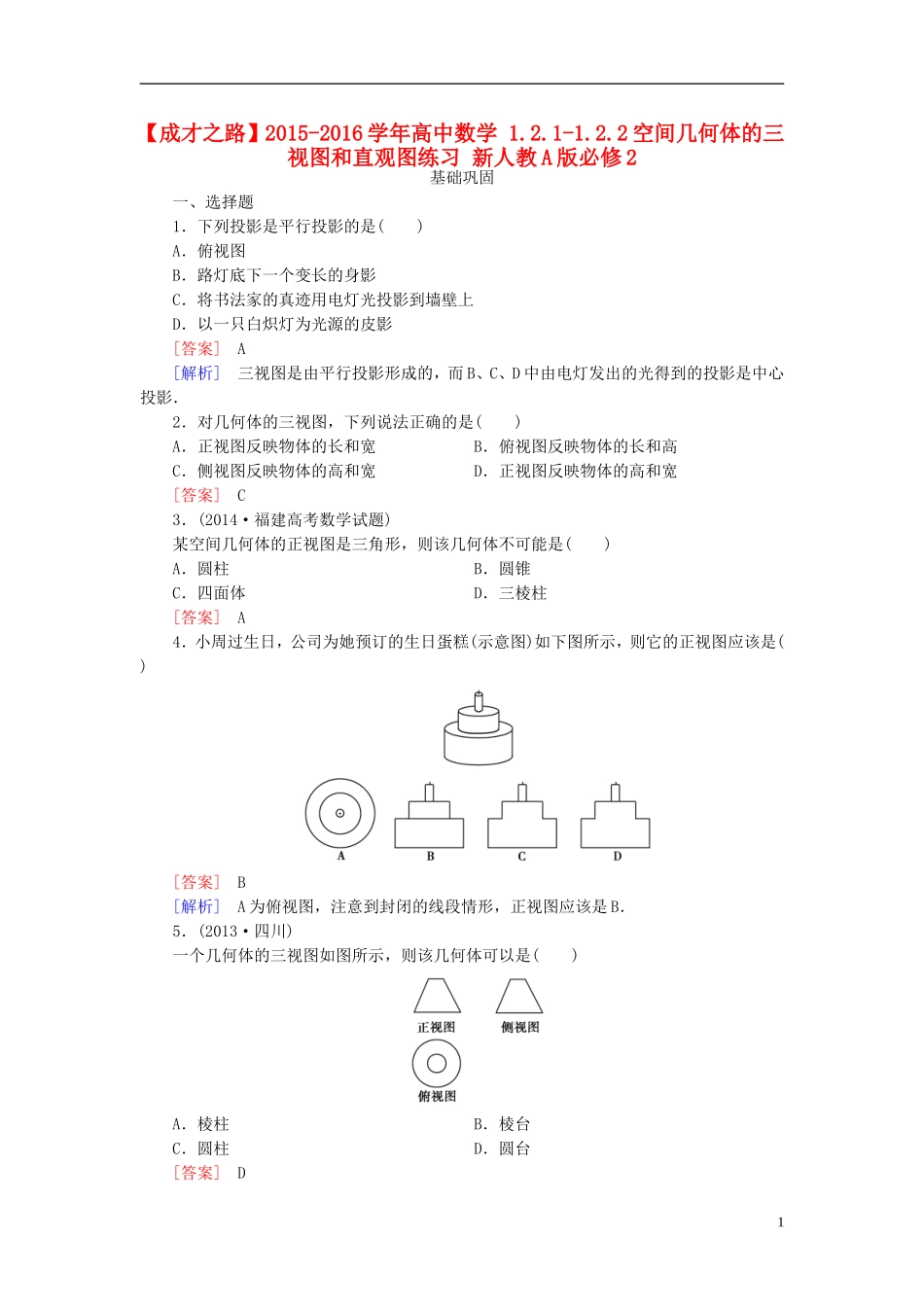

【成才之路】2015-2016学年高中数学1.2.1-1.2.2空间几何体的三视图和直观图练习新人教A版必修2基础巩固一、选择题1．下列投影是平行投影的是()A．俯视图B．路灯底下一个变长的身影C．将书法家的真迹用电灯光投影到墙壁上D．以一只白炽灯为光源的皮影[答案]A[解析]三视图是由平行投影形成的，而B、C、D中由电灯发出的光得到的投影是中心投影．2．对几何体的三视图，下列说法正确的是()A．正视图反映物体的长和宽B．俯视图反映物体的长和高C．侧视图反映物体的高和宽D．正视图反映物体的高和宽[答案]C3．(2014·福建高考数学试题)某空间几何体的正视图是三角形，则该几何体不可能是()A．圆柱B．圆锥C．四面体D．三棱柱[答案]A4．小周过生日，公司为她预订的生日蛋糕(示意图)如下图所示，则它的正视图应该是()[答案]B[解析]A为俯视图，注意到封闭的线段情形，正视图应该是B．5．(2013·四川)一个几何体的三视图如图所示，则该几何体可以是()A．棱柱B．棱台C．圆柱D．圆台[答案]D1[分析]利用三视图逐个排除错误选项即可．[解析]由俯视图可排除A，B，由正视图可排除C，故选D．6．若一个几何体的三视图如下图所示，则这个几何体是()A．三棱锥B．四棱锥C．三棱柱D．四棱柱[答案]B[解析]由俯视图可知底面为四边形，由正视图和侧视图知侧面为三角形，故几何体为四棱锥．二、填空题7．(2010·新课标全国)一个几何体的正视图为一个三角形，则这个几何体可能是下列几何体中的________(填入所有可能的几何体前的编号)．①三棱锥；②四棱锥；③三棱柱；④四棱柱；⑤圆锥；⑥圆柱．[答案]①②③⑤[解析]三棱锥、四棱锥和圆锥的正视图都是三角形，当三棱柱的一个侧面平行于水平面，底面对着观测者时其正视图是三角形，四棱柱、圆柱无论怎样放置，其正视图都不可能是三角形．8．下图中三视图表示的几何体是________.[答案]四棱柱三、解答题9．如图，四棱锥的底面是正方形，顶点在底面上的射影是底面正方形的中心，试画出其三视图．[解析]所给四棱锥的三视图如下图．2[点评](1)画三视图时，务必做到正视图与侧视图的高度一致(即所谓的高平齐)、正视图与俯视图的长度一致(即所谓的“长对正”)、侧视图与俯视图的宽度一致(即所谓的“宽相等”)．(2)习惯上将侧视图放在正视图的右侧，将俯视图放在正视图的下方．[拓展提高](1)三视图中各种数据的对应关系：①正视图中AB的长对应原四棱锥底面多边形的左右方向的长度，AC、BC的长则不对应侧棱的长，它们对应四棱锥的顶点到底面左、右两边的距离．②侧视图中，EF的长度对应原四棱锥底面的前后长度，GE、GF的长度则是四棱锥顶点与底面前后两边的距离．③俯视图中HIJK的大小与四棱锥底面的大小形状完全一致，而OK，OI，OJ，OH的大小，则为四棱锥的顶点在底面上的投影到底面各顶点的距离．(2)误区警示：正视图、侧视图中三角形的腰长有的学生会误认为是棱锥的侧棱长，实则不然．弄清一些数据的对应关系，是后面进行相关计算的前提．10．依所给实物图的形状，画出所给组合体的三视图．[解析]图中所给几何体是一个圆柱和一个正六棱柱的组合体，在中心以中心轴为轴线挖去一个小圆柱，故其三视图如下：3能力提升一、选择题1．(2015·安徽淮南高三模拟)下列几何体各自的三视图中，有且仅有两个视图相同的是()A．①②B．①③C．①④D．②④[答案]D[解析]①正方体，三视图均相同；②圆锥，正视图和侧视图相同；③三棱台，三视图各不相同；④圆台，正视图和侧视图相同．[点评]熟悉常见几何体的三视图特征，对于画几何体的直观图是基本的要求．下图是最基本的常见几何体的三视图.几何体直观图形正视图侧视图俯视图正方体长方体圆柱圆锥圆台球2．(2012·湖南)4某几何体的正视图和侧视图均如左图所示，则该几何体的俯视图不可能是()[答案]C[分析]本题是组合体的三视图问题，由几何体的正视图和侧视图均如左图所示知，几何体下面为圆柱或直四棱柱，上面是圆柱或直四棱柱或底面是直角三角形的直三棱柱．[解析]A，B，D都可能是该几何体的俯视图，C不可能是该几何体的俯视图，因为它的正视图上面应为如右图所示的矩形．3．(2013·新课标全国Ⅱ改编)如图所示，画出四面体AB1CD1...
