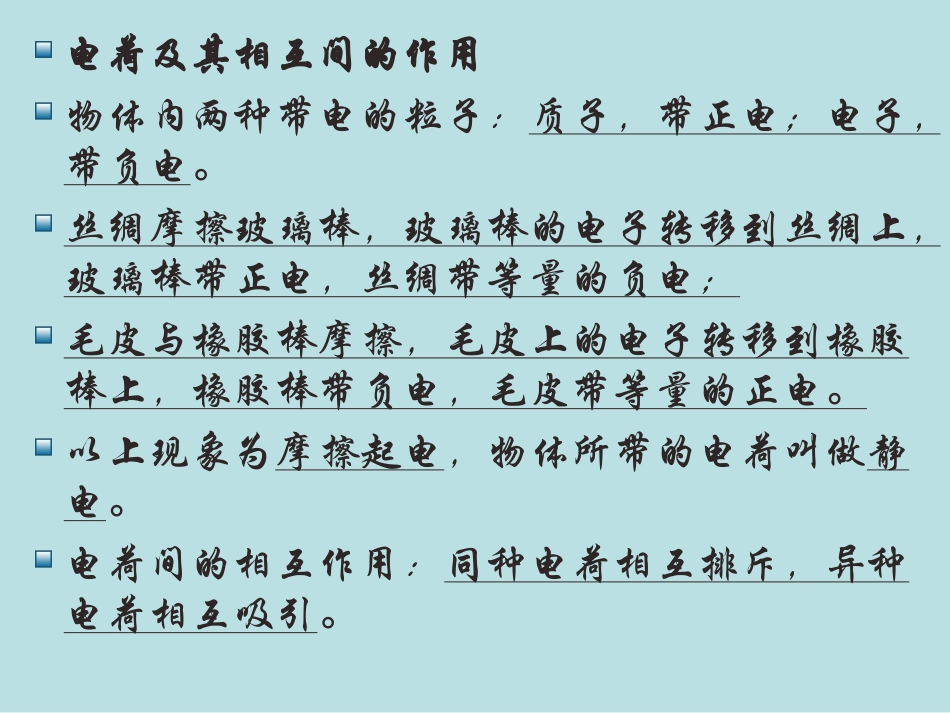

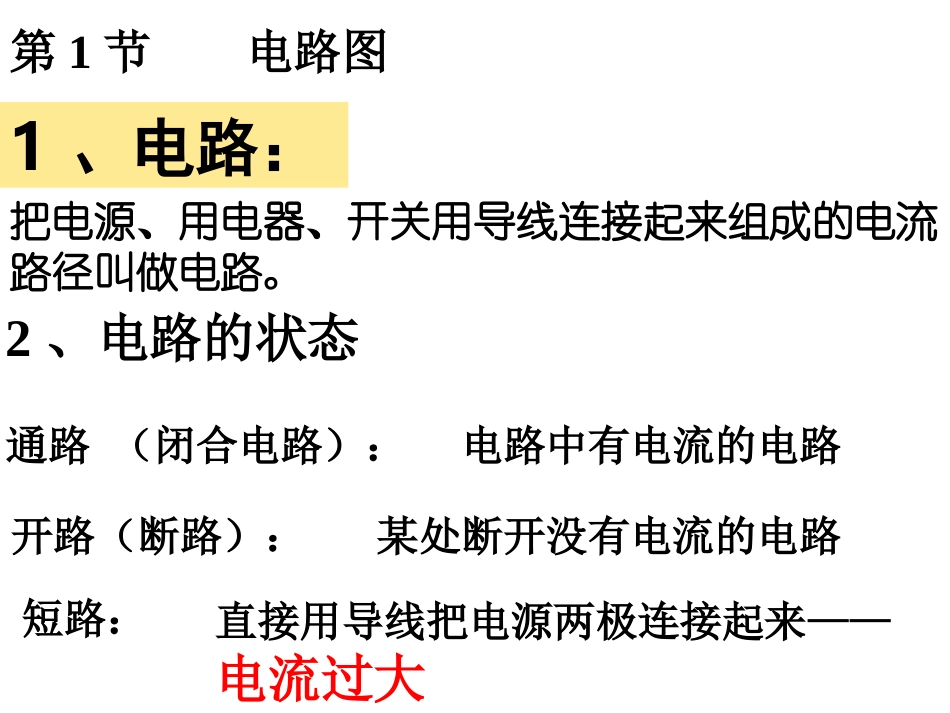

电路的探秘总复习之一电荷及其相互间的作用物体内两种带电的粒子：质子，带正电；电子，带负电。丝绸摩擦玻璃棒，玻璃棒的电子转移到丝绸上，玻璃棒带正电，丝绸带等量的负电；毛皮与橡胶棒摩擦，毛皮上的电子转移到橡胶棒上，橡胶棒带负电，毛皮带等量的正电。以上现象为摩擦起电，物体所带的电荷叫做静电。电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。1、电路：把电源、用电器、开关用导线连接起来组成的电流路径叫做电路。2、电路的状态通路（闭合电路）：电路中有电流的电路开路（断路）：某处断开没有电流的电路短路：直接用导线把电源两极连接起来——电流过大第1节电路图3电路图：用规定的符号来表示电路的图4电路的基本连接方式：串联和并联电路1、与实物连接图对应的电路图是()2、为了用开关控制电灯，必须把开关与电灯＿＿＿＿联；为了房间内各个用电器的工作相互不受影响，它们必须＿＿＿＿联。3、右图所示的电路，各发生了什么故障?甲电路：＿＿＿＿＿，乙电路：＿＿＿＿＿。第二节：电流的测量一、电流方向的规定1、电流的产生：电荷的定向移动产生电流（+、-）2、电流的方向：正电荷定向移动的方向为电流方向，电子移动方向与电流方向相反二、电流强度1、电流强度表示电流的强弱。用符号I来表示，单位是安培，符号为A。单位的换算关系:1安＝1000毫安1毫安＝1000微安三、电流的测量1、测量工具——电流表：测量电流的大小的工具。测量电流的大小的工具。电流表的符号：电流表的符号：A2、电流表的使用：(1)调零(2)选择量程：被测电流值不能超过电流表的量程。(3)连接：、电流表必须和被测用电器串联、电流表必须从正(+)接线柱进入电流表，从负(–)接线柱流出电流表，若反接则指针将反偏，损坏电流表。、绝不允许不经过用电器而把电流表直接连到电源两极。第三节：物质的导电性一、导体、半导体和绝缘体1、导体：容易导电的物质（金属、石墨、人体、大地）2、绝缘体：不容易导电的物质（橡胶、玻璃、陶瓷、塑料、油、空气）3、半导体：导电能力介于导体与绝缘体之间的一类物质。（硅、锗）二、本质区别1、导体与绝缘体之间没有绝对的界限2、导体和绝缘体的本质区别：自由移动的电荷的多少电阻1、不同的材料导电能力有强有弱，为了比较各种材料的导电能力，引入。电阻2、电阻是导体对电流的阻碍作用3、绝缘体是电阻非常大，而导电能力非常小的物质。(几乎没有自由移动的电荷)4、电阻用字母表示。R电阻的单位：简称：符号：欧姆欧Ω千欧、兆欧1兆欧=103千欧=106欧1、导体的电阻与导体的长度、粗细、材料和温度有关。2、相同材料时，导体越长、横截面积越小，导体的电阻就越大。3、可见：电阻是导体本身的一种性质。第四节、影响导体电阻大小的因素4、用怎样的实验说明影响导体电阻大小的因素？3．在做“决定电阻大小的因素”实验时，需要在相同电源供电的条件下，比较通过不同导线的电流，发现决定电阻大小的因素。下表是几种实验用导线的参数。导线代号ABCDEFG长度(m)1.00.51.51.01.21.50.5横截面积（mm2）3.20.81.20.81.21.21.2材料锰铜钨镍铬锰铜钨锰铜镍铬（1）为研究电阻与导体材料有关，应在上表中选用导线C和导线＿＿＿＿＿。（2）为研究电阻导体的长度有关，应在上表中选用导线C导线＿＿＿＿＿＿。（3）为研究电阻与导体横截面积的关系，应在上表中选用导线A和导线＿＿＿＿＿。1．在做“决定电阻大小的因素”实验时，需要在相同电源供电的条件下，比较通过不同导线的电流，发现决定电阻大小的因素。下表是几种实验用导线的参数。第五节：变阻器的使用一、两类电阻器1、定值电阻器：具有一定阻值，用来控制电路中的电流大小符号：2、滑动变阻器：阻值可以改变，通过改变接入电路的电阻丝的有效长度来改变电阻的大小，从而改变电路中电流的大小。二、正确使用滑动变阻器1、原理：2、使用：改变有效长度电阻大小电流大小不允许超通过最大的电流值；接入电路前滑片在放在最大电阻值处；正确接入电路（一上一下）1、滑动变阻器的构造②滑片P①金属棒A、B、C、D为接线柱（2）结构示意图和符号（1）实物及名称④瓷筒⑤支架③线圈ABCDABCDPP20|1A2、滑...
