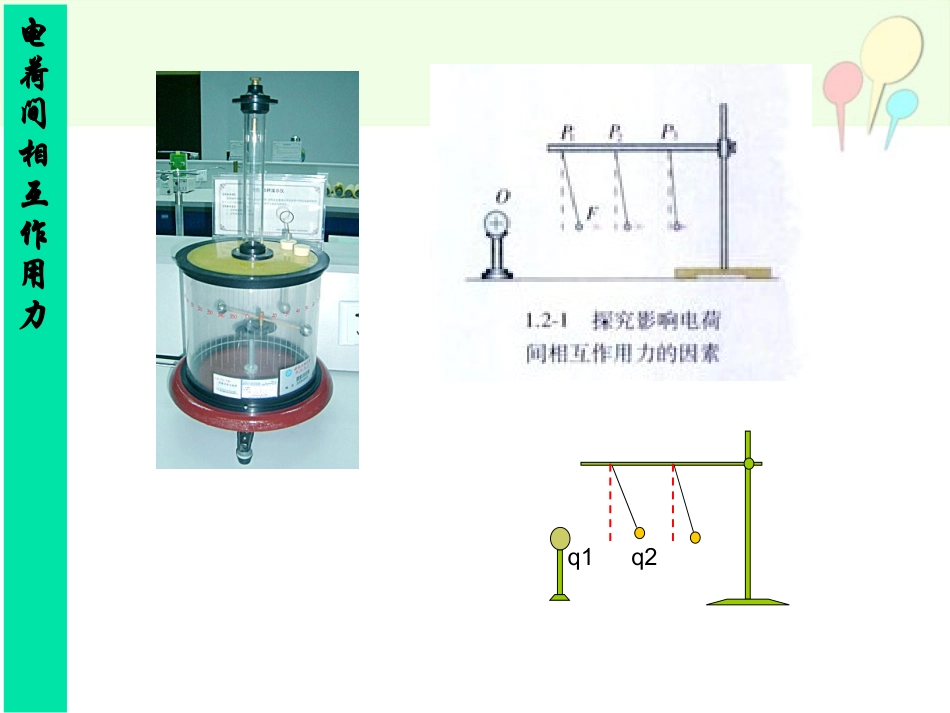

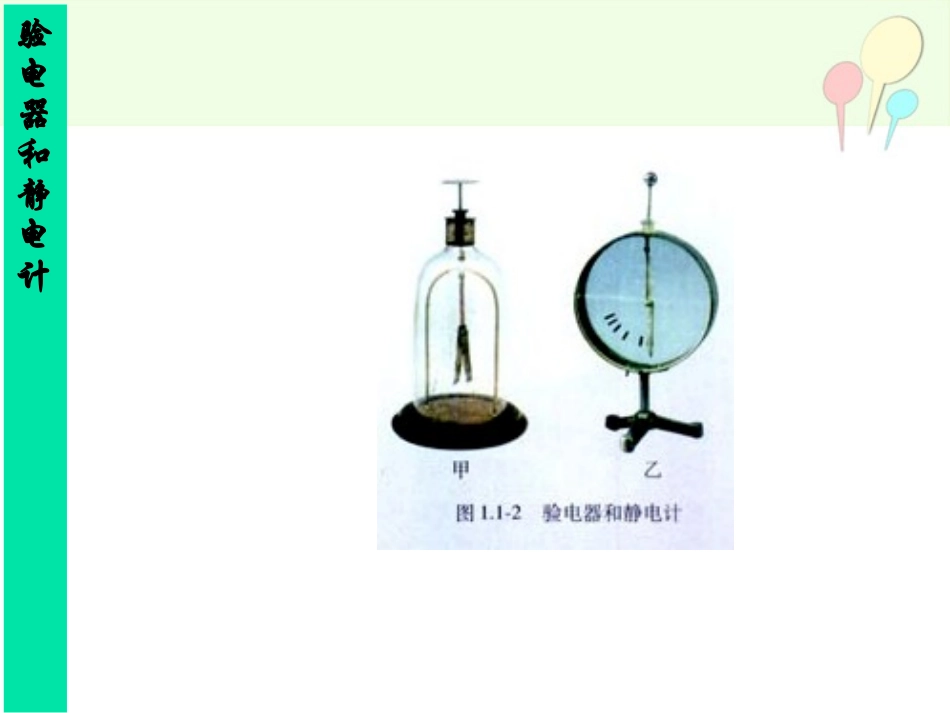

高中物理学考复习演示实验及课本图示演示实验及课本图示22验电器和静电计电荷间相互作用力q1q2电场中的导体电场中的导体电容器生活中的电池晶体二极管的伏安特性曲线abhR2R1电流方向h电阻定律多用电表6、用毕选择开关放在0FF档10V1050050250100100~5.2150025050105.2K1101VOFFmA01050002104682030405030405050200250200150100501000V~~500K15.215255.1125.0VAV/5000V/2500~5.20.55.2~21、选择档位2、插入两表笔并短接3、转动调零旋钮4、断开表笔接入待测电阻5、读出电阻数值按顺序点击各项R=15×10=150ΩR=15×10=150Ω复位复位指针式多用电表10+第3步点击此按钮电源的伏安特性曲线磁现象磁感应强度电流的磁场及磁场对电流的作用磁场对电流的作用磁场对运动电荷的作用1、如图所示，把一个带正电的物体放在M处，把另一个带正电的绝缘小球系在丝线上，并先后挂在Pl、P2、P3等位置，观察小球在不同位置时丝线偏离竖直方向的角度，可以得出离物体M越远，小球受到的作用力越．小2、如图所示是两个点电荷a、b的电场线，以下说法中正确的是（A）a、b为等量正电荷；（B）a、b为等量负电荷；（C）a为正电荷，b为等量负电荷；（D）a为负电荷，b为等量正电荷；（A）3、图示为空气介质可变电容器的示意图，使动片向图示方向转过一个角度，下列判断正确的是：（A）因为电容器两极距离变小，电容变大；（B）因为电容器两极距离变小，电容变小；（C）因为电容器两极正对面积变大，电容变小；（D）因为电容器两极正对面积变大，电容变大；（D）4、传感器是把非电学量（如速度、温度、压力等）的变化转换成电学量变化的一种元件，在自动控制中有着相当广泛的应用。图是一种测定液面高度的电容式传感器的示意图，金属芯线与导电液体形成一个电容器，从指示器显示的电容C大小的变化就能反映液面的升降情况．两者的关系是：（A）C增大表示h增大；（B）C增大表示h减小；（C）C减小表示h减小；（D）C减小表示h增大；（AC）5、静电复印是静电应用的一种。其中心部件硒鼓表面镀硒，硒在没有被光照射时是很好的绝缘体，受到光照射立刻变成导体。工作时，先将硒鼓接地，并充电使其表面带上正电荷，然后通过光学系统的工作，将原稿上的字迹投影在晒鼓表面．如图所示，硒鼓上字迹的静电潜像是没有被光照射到的地方，即原稿字迹的影．则硒鼓表面带电情况是（A）静电潜像部分将保持正电荷，其余部分正电荷被导走；（B）静电潜像部分将出现负电荷，其余部分正电荷被导走；(C)静电潜像部分正电荷被导走,其余部分将保持正电荷；(D)静电潜像部分正电荷被导走,其余部分将出现负电荷；(A)6、如图所示，阴极射线管（A为其阴极），放在蹄形磁铁的N、S两极间，射线管的B电极接在直流高压电源的“”（填正、负）电极上．此时，荧光屏上的电子束运动径迹“”偏转．（填向上、“”“”向下、不）正向下7、如图所示，线圈abcd的bc边悬在匀强磁扬中，线圈中通有图示方向的电流，天平横梁左低右高，则下列哪种做法可使天平恢复平衡？（A）不改变电流的方向．适当增大磁感强度（B）改变电流的方向，适当减小磁感强度（C）不改变电流的方向，适当减小电流(D)改变电流的方向，适当增大电流(BCD)8、目前世界上正在研究的一种新型发电机叫磁流体发电机，图中表示它的发电原理：将一束等离子体沿图示方向（即高温下电离的气体，含有大量带正电和负电的微粒，而从整体上来说呈电中性）喷入磁场，磁场中有两块金属板A和B，于是金属板上就会聚集电荷，产生电压．关于图中所示的磁流体发电机，下列判断正确的是：（A）A板带正电；（B）A板带负电；（C）电阻R中的电流方向向上；（D）电阻R中的电流方向向下；（BC）2012年43.如图所示为“探究导体电阻与其影响因素的定量关系”的电路。a、b、c、d是四条不同的金属导体,b、c、d与a相比,分别只有一个因素不同:b与a长度不同,c与a横截面积不同,d与a材料不同。下列操作正确的是（）A.开关闭合前,移动滑片使滑动变阻器的阻值最小B.研究电阻与长度的关系时,需分别测量a、b两条导体两端的电压值C.研究电阻与横截面积的关系时,需分别测量b、c两条导体两端的电压值D.研究...
