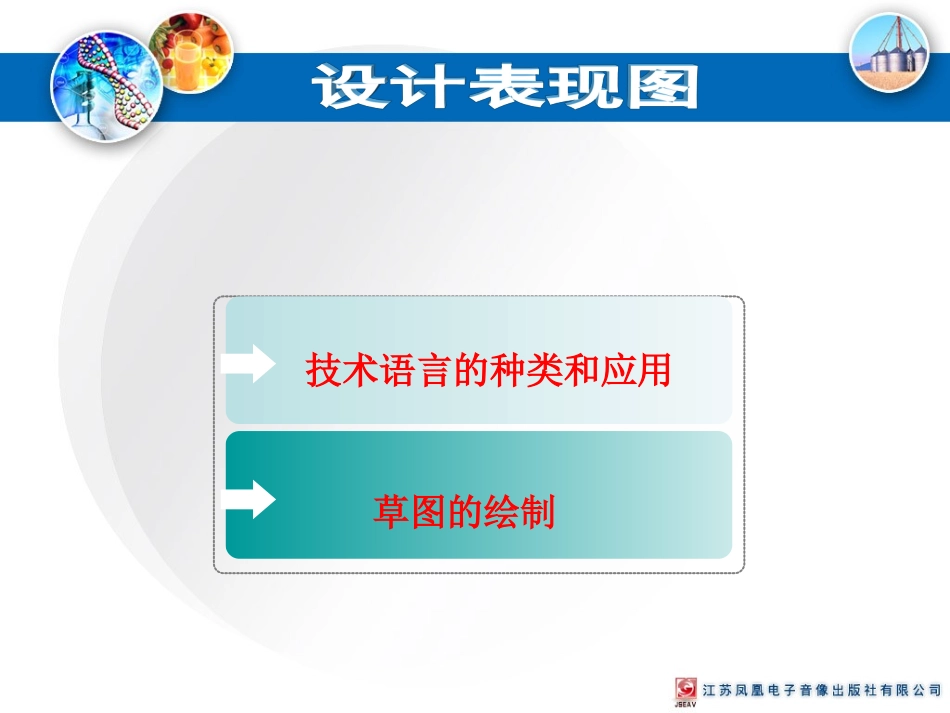

技术语言的种类和应用草图的绘制本课件主要向学生展示常见的技术图样和草图绘制的方法步骤，给学生较强的视觉冲击，提高学生学习的兴趣。第六章设计图样的绘制1.什么是技术语言(TechnicalLanguage)？技术语言是一种在技术活动中进行信息交流的特有的语言形式。设计表现图口头语言是一种常见的技术语言。2.技术语言的种类机械加工图1.图样：呈现复杂产品的设计方案和对设计进行详细说明。（规范、直观、准确）汽车报警器线路图建筑施工图奥运会会徽图样服装裁剪图2.图表：通常用于统计数据的表达，构思方案的呈现。草图效果图(3)模型房屋模型船模技术语言的种类航模立体感强，方便说明设计对象的结构。(4)符号禁止行驶禁止非机动车辆通行禁止掉头残疾人设施安全出口停车处禁止携带宠物注意技术语言的种类公共场所使用，直观、明了你好5.手势、旗语。6.计算机演示、网络语言等。7.口头语言、特殊声音。3.技术语言有什么特征？言简意赅通俗直观徒手绘图第一步：掌握正确握笔姿势。草图的绘制以拇指和食指抓握并使笔与纸面保持一定的角度，同时要手臂带动整个手在纸面上自由地移动，而不仅是移动手指。使用铅笔在纸上试着进行徒手自由划线的练习，如做水平的、垂直的和45度角的平行线。划线时要保持均匀的力度和手的运用速度。第二步：徒手划线。徒手绘图草图的绘制草图的绘制(1)徒手绘图：•第一步：掌握正确的握笔姿势；•第二步：徒手画线练习；•第三步：提高对笔的控制能力。(2)网格徒手图：•要领：与地面垂直的线垂直画，与地面平行的线按网格的斜线画，同时以网格的小格来确定物体的比例。2.网格法徒手画(3)基本图形的画法：•画圆•画圆柱体•画立方体•画圆锥体草图的绘制基本图形的画法（1）画圆“正等测圆”的画法类似，只是把画“正方形”改为画“菱形”而已（2）画圆柱体①画两个正等测圆②用两条平行线连接两个正等测圆（3）画立方体①画正等测正方形（两条虚线）②确定立方体的高，画四角垂线（内侧垂线为虚线）③画一个平行于底面的正等测正方形（4）画锥体①画两条与水平面成30°角的射线②画一条垂线③连接线（内侧为虚线）直线与曲线的连接构思草图设计草图：用具体图形把想法表现出来。：经过整理、选择修改和完善的草图。草图的分类5.细致描绘高光部位；草图绘制的步骤1.选用合适的笔来绘图；2.方格纸上确定比例；3.画出透视线稿；7.检查修改，最后确认。4.画产品的中间调子；6.描绘阴影，突出质感；1．书桌、书架是许多学生必备的家具，让学生在房间里能更好地学习。现在，有许多的学生开始拥有了电脑，如果在房间里再放上一张电脑桌，这样会让学生的房间显得很拥挤，不方便。请你把这书桌、书架、电脑桌这三者合理结合起来，设计一件或一套家具，设计要求：A．可利用的空间为：2m×1.5m×3.5m。B．结构合理，可以是一件家具，也可以是两件或三件组合的一套家具。C．成本不能过高(小于200元)。D．产品需具有一定的强度和稳定性【答案】(1)参考草图如下：(2)标注合理的总长、总宽、总高三个尺寸；(长在1.5m～2m为宜，宽在1m～1.2m为宜，高不可超过2.2m。)(3)材料合理、连接方式合理(4)两个合理特色需合理(写出产品必要功能之外的特色)请你根据设计要求，参考图片，完成以下任务：(1)画出设计草图，必要时用文字说明。(2)标注总长、总宽、总高三个尺寸。(3)说明使用的主要材料，及相应的连接方式。(4)说明你设计的方案中有创意的两个特色。小结：种类特征：言简意赅通俗直观技术语言草图构思草图设计草图图样图表模型符号手势旗语计算机演示口头语言……
