八年级物理上册第五章第三节凸透镜成像规律VIP免费

八年级物理上册第五章第三节凸透镜成像规律_第1页
1/23
八年级物理上册第五章第三节凸透镜成像规律_第2页
2/23
八年级物理上册第五章第三节凸透镜成像规律_第3页
3/23

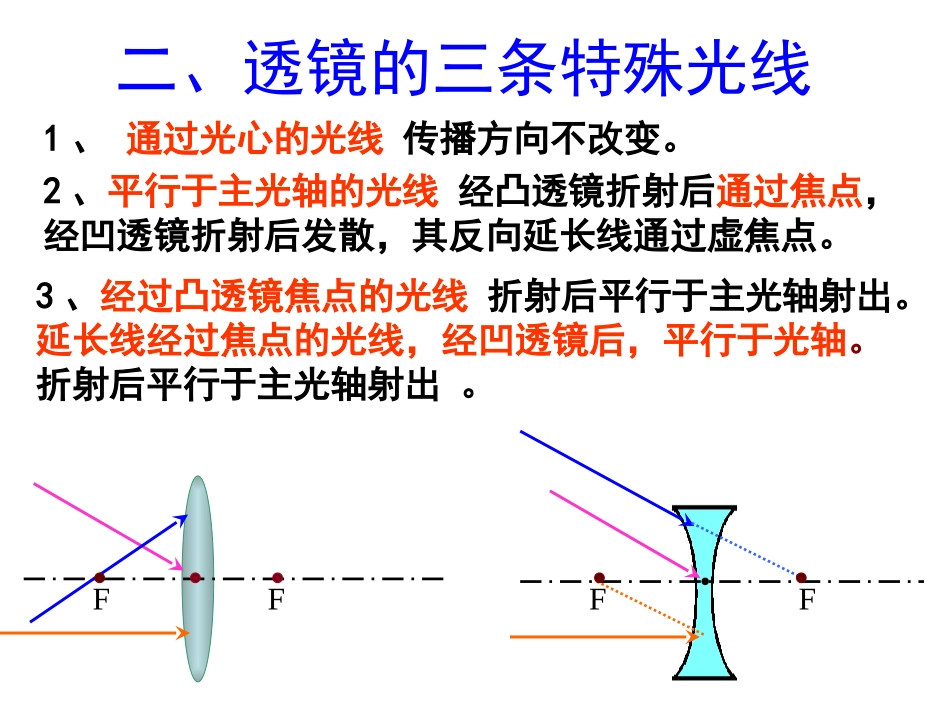

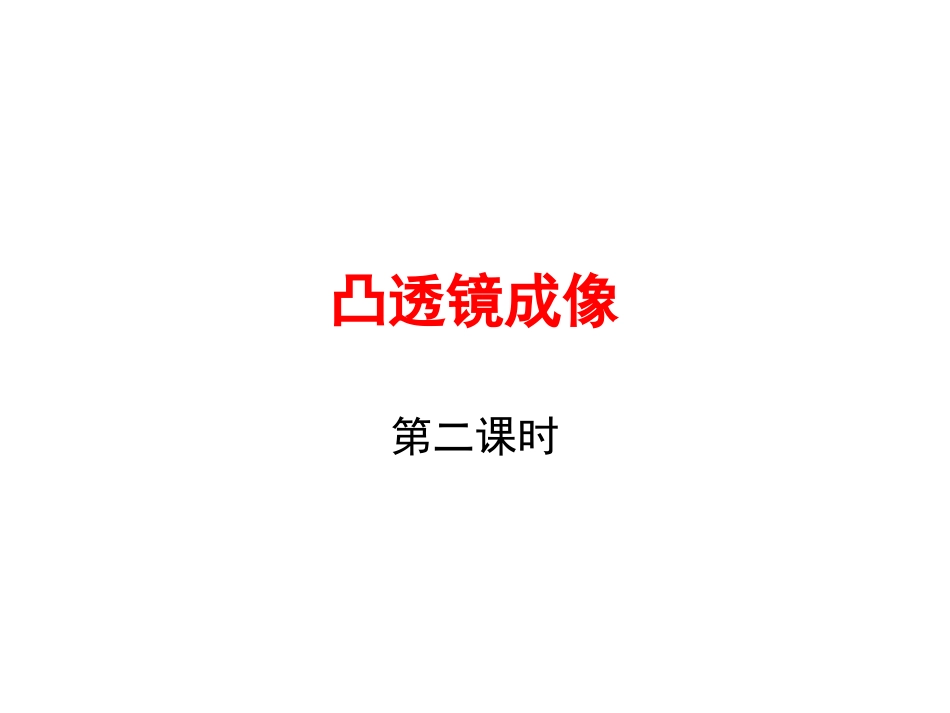

凸透镜成像第二课时一、透镜对光的作用凸透镜对光有会聚作用凹透镜对光有发散作用复习1、通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通过焦点,经凹透镜折射后发散,其反向延长线通过虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。延长线经过焦点的光线,经凹透镜后,平行于光轴。折射后平行于主光轴射出。二、透镜的三条特殊光线FFFF三、几个相关概念通过透镜两个球面球心的直线。1、主光轴-------透镜与主轴的交点2、光心--------,用字母O表示。O平行于主轴的光经凸透镜会聚在主轴上的交点3、焦点--------,用字母F表示。F焦点到光心的距离4、焦距--------,用字母f表示。FoF2F2ff2F焦距(f):焦点到光心的距离物距(U):物体到光心(凸透镜)的距离像距(V):像到光心(凸透镜)的距离实验:凸透镜成像一、在“研究凸透镜成像”实验中1.实验前首先观察并记下凸透镜的。2.在光具座上依次放置、、。3.调整、、的高度,使它们的中心和的中心大致在,目的是为了使。蜡烛凸透镜光屏焦距凸透镜烛焰同一高度烛焰的像能成在光屏的中央三心同高光屏FoF2F2ff2F1、物体放在二倍焦距点以外(蓝线范围)u>2f倒立、缩小的实像2、物体放在二倍焦距点上u=2f倒立、等大的实像凸透镜成像的规律f2fFoF2F2ff2F5、物体放在焦点以内(黑线范围)u<f正立、放大的虚像凸透镜成像的规律物距u像的特点像距v大小倒正虚实缩小倒立实像等大倒立实像放大倒立实像不成像放大正立虚像u>2fu=2ff2f像物同侧一倍焦距分虚实;二倍焦距分大小;像儿跟着物体跑;物距减小,像距变大,像变大。FoF2F2ff2F口诀:FoF2F2F虚实放大缩小等大不成像三、练习1.一凸透镜的焦距为20厘米,要在光屏上得到放大像,物体应位于凸透镜前()A.小于20厘米处B.大于40厘米处C.20厘米与40厘米之间D.条件不足,无法确定C2.在研究凸透镜成象的实验中,某同学在光具座上移动光屏,但总找不到实像,请问其中的原因可能有哪些?(1)没有调整蜡烛烛焰中心、透镜中心、光屏中心在同一高度。(2)蜡烛位于焦点上,不能成像。(3)蜡烛位于一倍焦距以内,成的是虚像。3.物体放在凸透镜前30cm处,在透镜另一侧10cm处得到一个缩小、倒立的像,对凸透镜的焦距判断正确的是()A.f<10cmB.5cm15cmD.f>30cmB4、有一焦距为10厘米的凸透镜,在距透镜中心25厘米处放置一点燃的蜡烛,在光屏上可得到、立的像;如将蜡烛向透镜移近7厘米,光屏上得到、立的像;蜡烛放到离透镜中心6厘米处,在透镜的(选填“同”或“异”)侧得到、立的像。放大倒实同放大正虚缩小倒实5.如图所示,把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方,在透镜的另一侧调节光屏位置可找到一个清晰的像。这个像是下图中的()ABCDB6.常用体温计呈三棱体,横截面如图,其正面是圆弧形,便于看清体温计内极细的水银柱所指的示数.这是因为圆弧形玻璃的作用相当于________,使我们能看到水银柱放大后的_______像.凸透镜虚7.物体在凸透镜前20厘米处,可以得到倒立、放大的实像,现将物体向透镜移近10厘米,得到的是()A.倒立、放大的虚像B.正立、放大的虚像C.倒立、缩小的实像D.倒立、等大的实像B8.物体放在凸透镜前20厘米处,能在凸透镜另一侧的光屏上得到放大、倒立的像,当物体距凸透镜12厘米时,则成()A.一定是正立、放大的虚像。B.一定是倒立、放大的虚像。C.可能是倒立、缩小的实像。D.可能是倒立、放大的实像。D1.把烛焰放在____点,屏上出现的像最小:2.把烛焰放在____点,屏上出现的像最大;3.把烛焰放在____点,当屏上出现清晰的像时,屏离凸透镜最远;4.把烛焰放在____点,在屏上不能成像。9.在做“观察凸透镜成像”的实验中,保持凸透镜位置不变,把烛焰分别放在A、B、C、D各点并调整光屏位置,那么:ACCD2F

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

八年级物理上册第五章第三节凸透镜成像规律
