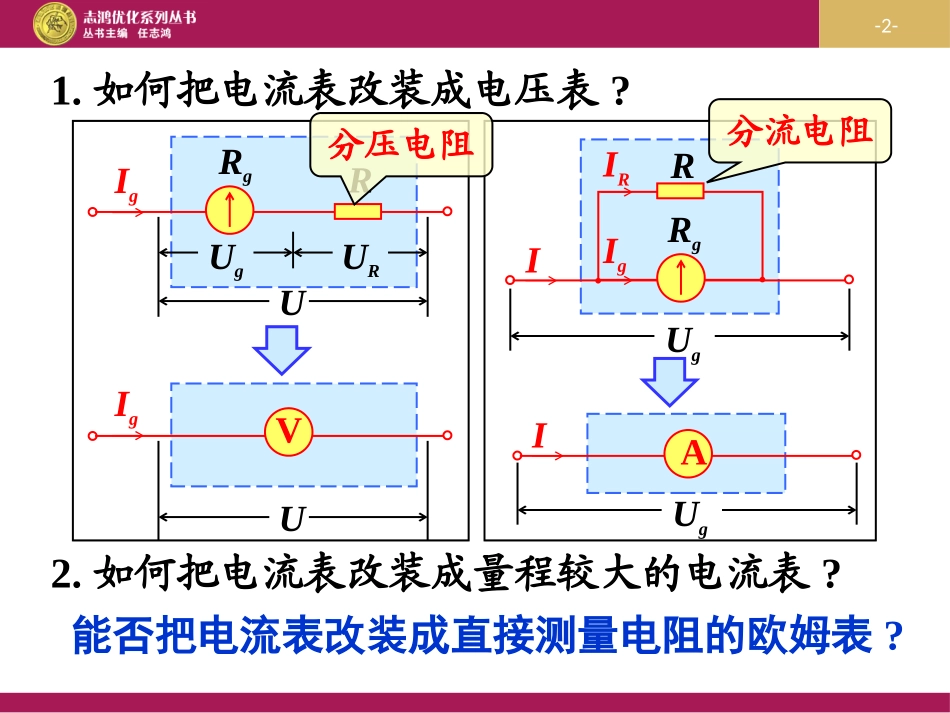

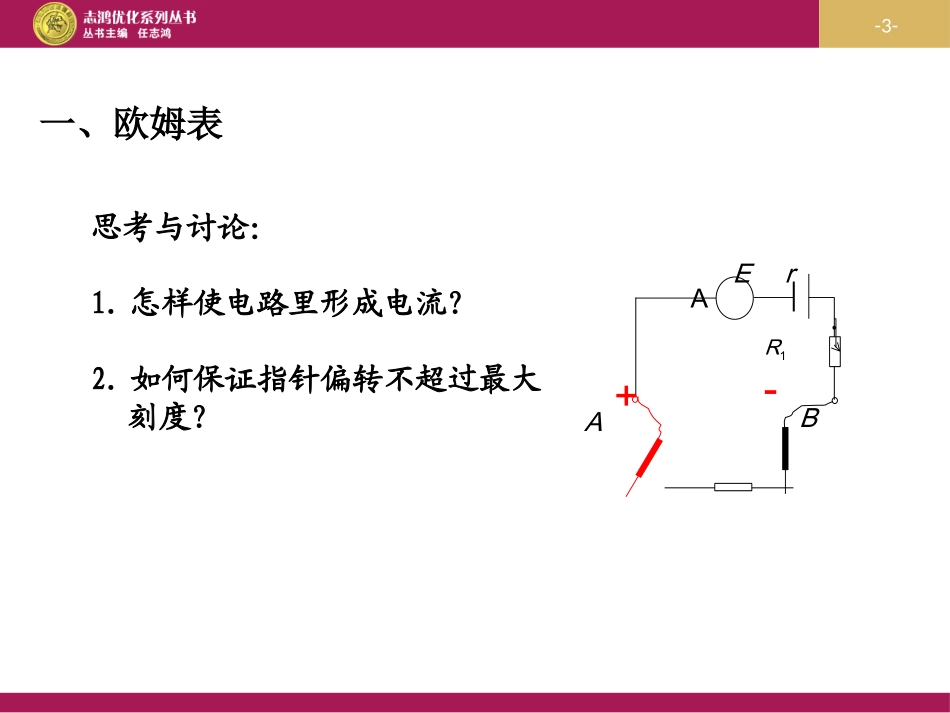

8多用电表的原理-2-1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?UIgVURgRUgURIgUgAIUgIIgIRRRg分压电阻分流电阻能否把电流表改装成直接测量电阻的欧姆表?-3-AB+-一、欧姆表R1rE思考与讨论：1.怎样使电路里形成电流？2.如何保证指针偏转不超过最大刻度？A-4-ABR100105(1)用导线把A、B直接连起来,R1为多少时电流表恰好满偏?例题：如图所示，E=1.5V,r=0.5Ω,电流表满偏电流Ig=10mA,电阻Rg=7.5Ω,A和B为接线柱。rEgg1EI=R+r+R1ggER=-R-rI1.5=(-7.5-0.5)Ω=142Ω0.01一、欧姆表-5-ABR10∞0105rE(2)调到满偏后保持R1不变,如果A、B间断开，电流表指针指多少刻度的位置?此时A、B间电阻是多少？?一、欧姆表-6-ABR1∞05010150(3)保持可变电阻R1的值不变，在A、B之间接入一个150Ω的定值电阻R2，电流表指针指着多少刻度的位置？rE2212EIRrRR1.557.50.5142150AmA指针指在电流表满刻度的一半一、欧姆表-7-ABR1∞05010150(4)如果把任意电阻接在A、B之间，电流表读数I与R的值有什么关系？rE=g1EIR+r+R+R=1.5V150Ω+R对于一个电流刻度I，就有一个电阻R与之对应1.5V=-150ΩRI一、欧姆表-8-二、多用电表思考与讨论：如何使B接通1，能像图甲那样成为电流表？接通2，能像图乙那样成为欧姆表？接通3，能像图丙那样成为电压表？-9-AR1R2二、多用电表＇-10-二、多用电表＇说一说：1.开关S调到哪两个位置上多用表测的是电流？哪两个位置上多用表测的是电压？哪两个位置上多用表测的是电阻？2.测量电流电压时，两个位置哪一个量程比较大？-11-指针式多用电表数字式多用电表
