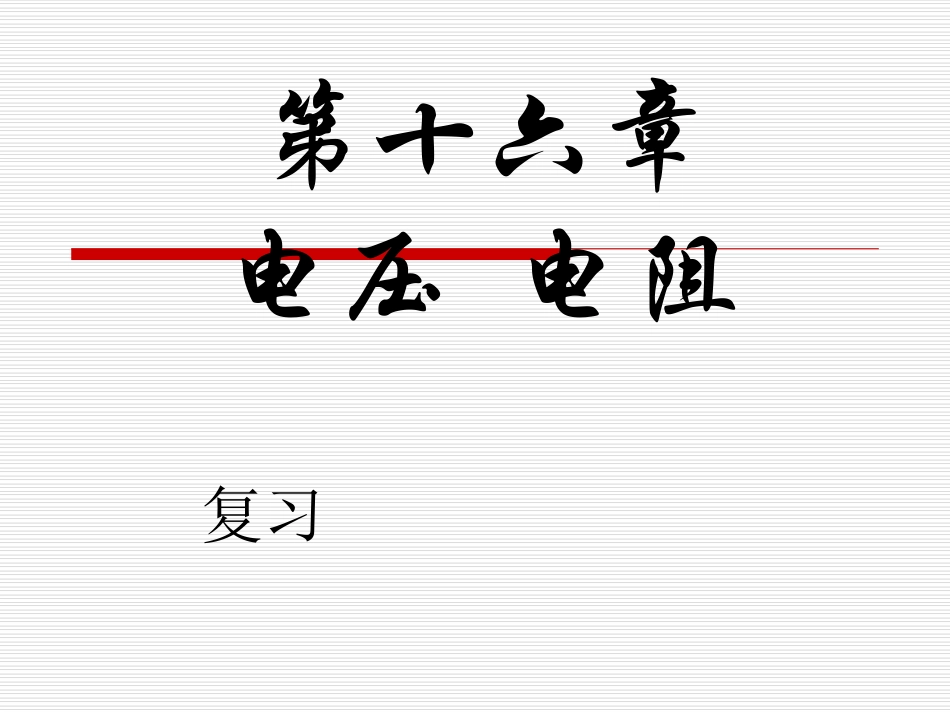

第16章电压电阻复习课件VIP免费

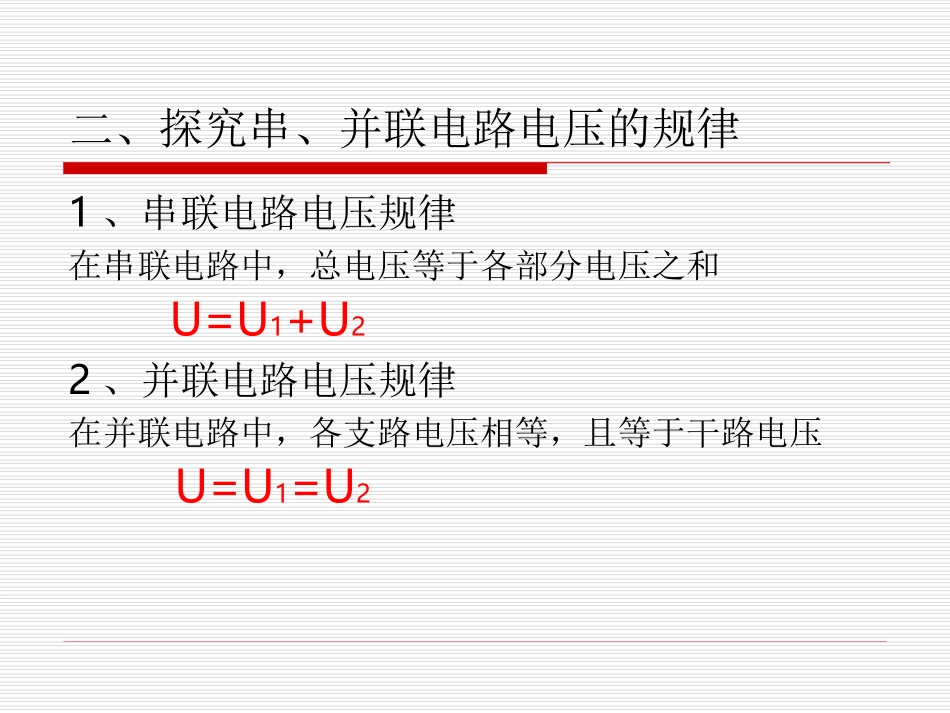

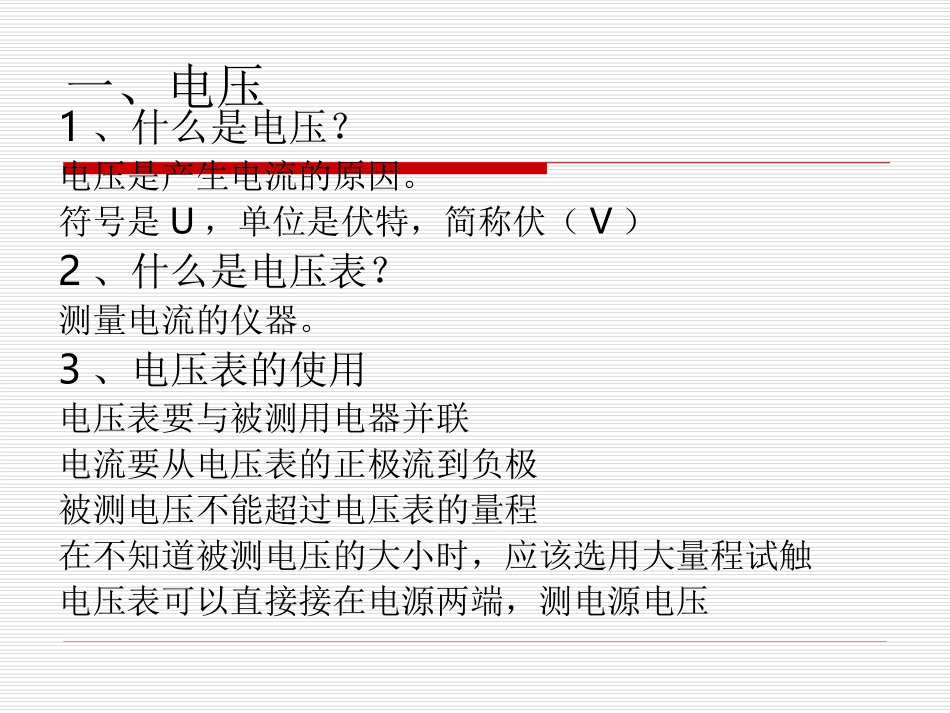

第十六章电压电阻复习一、电压1、什么是电压？电压是产生电流的原因。符号是U，单位是伏特，简称伏（V）2、什么是电压表？测量电流的仪器。3、电压表的使用电压表要与被测用电器并联电流要从电压表的正极流到负极被测电压不能超过电压表的量程在不知道被测电压的大小时，应该选用大量程试触电压表可以直接接在电源两端，测电源电压二、探究串、并联电路电压的规律1、串联电路电压规律在串联电路中，总电压等于各部分电压之和U=U1+U22、并联电路电压规律在并联电路中，各支路电压相等，且等于干路电压U=U1=U2三、电阻1、什么是电阻？电阻是导体对电流阻碍作用的大小用符号R表示。单位是欧姆，简称欧（Ω）2、电阻与那些因素有关？主要是：材料，长度，横截面积相同材料和长度的导体，横截面积越大，电阻越小相同材料和横截面积的导体，长度越长，电阻越小导体的电阻是导体本身的一种性质也就是说一根导体，如果他的长度和横截面积确定了，那么他的电阻就确定了，不会因为电路中其他条件的改变而改变四、变阻器1、什么是变阻器？阻值可以改变的电阻叫做变阻器2、滑动变阻器原理：利用导体长度不同对电阻的影响滑动变阻器有4个接线柱，接线的时候要遵循“一上一下”的原则滑动变阻器中起作用的电阻是那段？滑片与下面接线柱接导线的那一端之间的电阻丝滑动变阻器接入电路时，要使接入电路中的电阻最大控制变量法物理学中对于多因素（多变量）的问题，常常采用控制因素（变量）的办法，把多因素的问题变成单因素的问题，分别加以研究，最后在综合解决。决定导体电阻大小的因素：三个因素：1.材料，2.长度，3.横截面积首先控制1和3，使他们不改变，这时候就只有一个变量2，我们就可以研究出导体电阻与导体的长度有什么关系用同样的方法我们可以探究出其它因素对电阻的影响以前遇见过两次①影响弦乐器音调的因素②影响液体蒸发的因素影响液体蒸发的因素影响液体蒸发速度的因素：1.表面积2.温度3.表面空气流动速度实验中我们首先保持温度与表面空气的流动速度不变，使表面积改变，剩下一个变量。从而得到表面积对液体蒸发速度的影响。影响弦乐器音调的因素影响弦乐器音调的因素：1.弦的材料2.弦的长度3.弦的粗细以后再遇到这种多因素（变量）的问题的时候，我们就可以用控制变量法，直留一个因素（变量），使其它变量不改变，使它变成一个单因素（变量）的问题来研究。电流表和电压表电流表的电阻很小，电压表电阻很大，有时候我们可以把电流表看成一根导线，把电压表看成一根断开的导线。这样分析就可以使电路简化。AV例：在下图中：1.要使L1、L2并联，圆圈内应填入何种电表？2、要使L1、L2串联，又应填入何种符号？例：
