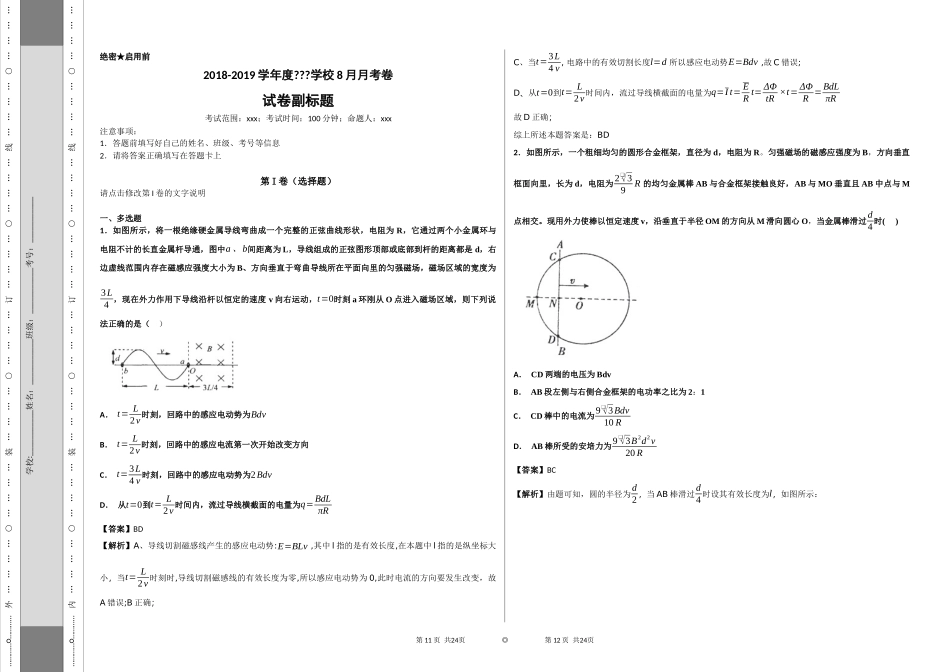

…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………绝密★启用前2018-2019学年度???学校8月月考卷试卷副标题考试范围：xxx；考试时间：100分钟；命题人：xxx注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明一、多选题1．如图所示，将一根绝缘硬金属导线弯曲成一个完整的正弦曲线形状，电阻为R，它通过两个小金属环与电阻不计的长直金属杆导通，图中a、b间距离为L，导线组成的正弦图形顶部或底部到杆的距离都是d，右边虚线范围内存在磁感应强度大小为B、方向垂直于弯曲导线所在平面向里的匀强磁场，磁场区域的宽度为3L4，现在外力作用下导线沿杆以恒定的速度v向右运动，t=0时刻a环刚从O点进入磁场区域，则下列说法正确的是（）A．t=L2v时刻，回路中的感应电动势为BdvB．t=L2v时刻，回路中的感应电流第一次开始改变方向C．t=3L4v时刻，回路中的感应电动势为2BdvD．从t=0到t=L2v时间内，流过导线横截面的电量为q=BdLπR【答案】BD【解析】A、导线切割磁感线产生的感应电动势:E=BLv,其中l指的是有效长度,在本题中l指的是纵坐标大小，当t=L2v时刻时,导线切割磁感线的有效长度为零,所以感应电动势为0,此时电流的方向要发生改变，故A错误;B正确；C、当t=3L4v,电路中的有效切割长度l=d所以感应电动势E=Bdv,故C错误;D、从t=0到t=L2v时间内，流过导线横截面的电量为q=It=ERt=ΔΦtR×t=ΔΦR=BdLπR故D正确；综上所述本题答案是：BD2．如图所示，一个粗细均匀的圆形合金框架，直径为d，电阻为R。匀强磁场的磁感应强度为B，方向垂直框面向里，长为d，电阻为2❑√39R的均匀金属棒AB与合金框架接触良好，AB与MO垂直且AB中点与M点相交。现用外力使棒以恒定速度v，沿垂直于半径OM的方向从M滑向圆心O，当金属棒滑过d4时()A．CD两端的电压为BdvB．AB段左侧与右侧合金框架的电功率之比为2：1C．CD棒中的电流为9❑√3Bdv10RD．AB棒所受的安培力为9❑√3B2d2v20R【答案】BC【解析】由题可知，圆的半径为d2，当AB棒滑过d4时设其有效长度为l，如图所示：第11页共24页◎第12页共24页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…………○…………内…………○…………装…………○…………订…………○…………线…………○…………由几何关系得：l2=❑√(d2)2−(d4)2，解得：l=❑√3d2，因AB棒的长度为d，电阻为R，则此时CD段的有效电阻为R′=❑√3d2d×2❑√3R9=13R，因CD段切割磁感线产生电动势，故CD段即为等效电源，其电源电动势为E=Blv=❑√3Bdv2，内阻为R′=13R，由图可知圆环被分成左、右两部分，且两部分是并联的，由几何关系得：cos∠NOD=d4d2=12，故∠NOD=60∘，则∠COD=2∠NOD=120∘，故圆环左边的电阻R1=120∘360∘R=13R，则圆环右边的电阻R2=R−R1=23R，则外电路的并联总电阻为R″=R1R2R1+R2=29R，根据闭合电路欧姆定律得：干路中的电流I=ER′+R″=❑√32Bdv13R+29R=9❑√3Bdv10R，此时CD两端的电压为路端电压，则有UCD=IR″=9❑√3Bdv10R×29R=❑√3Bdv5，则AB受的安培力为F=BIl=B×9❑√3Bdv10R×❑√32d=27B2d2v20R，因圆环左、右两部分是并联的，则电压相等为UCD，根据P=UCD2R可知，则有：P1:P2=1R1:1R2=2:1，故AD错误，BC正确.故选BC.3．如图所示，光滑且足够长的金属导轨MN、PQ平行地固定在同一水平面上，两导轨间距L=0.20m，两导轨的左端之间连接的电阻R=0.40Ω，导轨上停放一质量m=0.10kg的金属杆ab，位于两导轨之间的金属杆的电阻r=0.10Ω，导轨的电阻可忽略不计．整个装置处于磁感应强度B=0.50T的匀强磁场中，磁场方向竖直向下．现用一水平外力F水平向右拉金属杆，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好...
