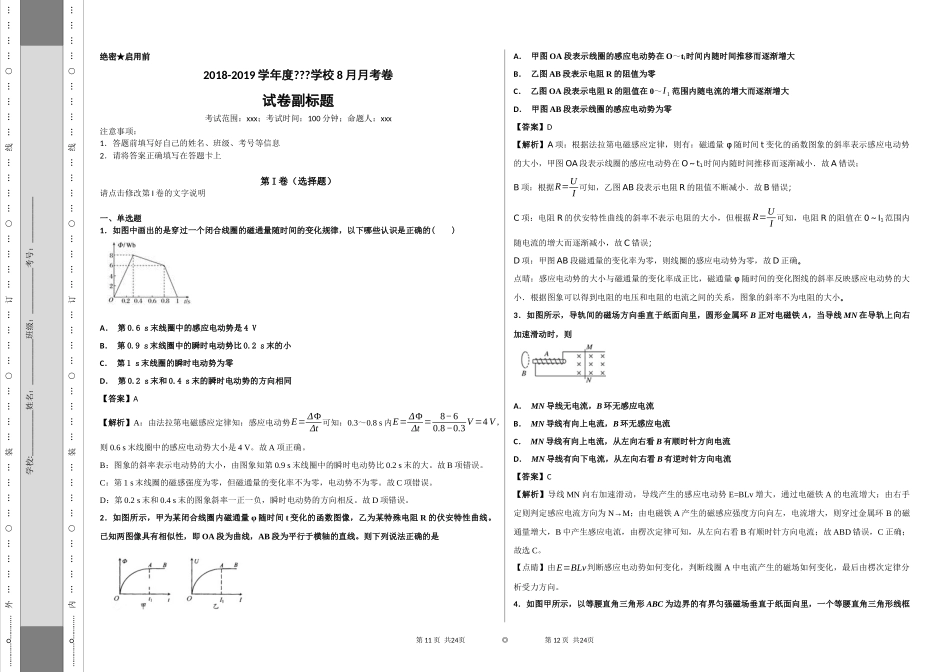

…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………绝密★启用前2018-2019学年度???学校8月月考卷试卷副标题考试范围：xxx；考试时间：100分钟；命题人：xxx注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明一、单选题1．如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律，以下哪些认识是正确的()A．第0.6s末线圈中的感应电动势是4VB．第0.9s末线圈中的瞬时电动势比0.2s末的小C．第1s末线圈的瞬时电动势为零D．第0.2s末和0.4s末的瞬时电动势的方向相同【答案】A【解析】A：由法拉第电磁感应定律知：感应电动势E=ΔΦΔt可知：0.3～0.8s内E=ΔΦΔt=8−60.8−0.3V=4V，则0.6s末线圈中的感应电动势大小是4V。故A项正确。B：图象的斜率表示电动势的大小，由图象知第0.9s末线圈中的瞬时电动势比0.2s末的大。故B项错误。C：第1s末线圈的磁感强度为零，但磁通量的变化率不为零，电动势不为零。故C项错误。D：第0.2s末和0.4s末的图象斜率一正一负，瞬时电动势的方向相反。故D项错误。2．如图所示，甲为某闭合线圈内磁通量φ随时间t变化的函数图像，乙为某特殊电阻R的伏安特性曲线。已知两图像具有相似性，即OA段为曲线，AB段为平行于横轴的直线。则下列说法正确的是A．甲图OA段表示线圈的感应电动势在O～ti时间内随时间推移而逐渐增大B．乙图AB段表示电阻R的阻值为零C．乙图OA段表示电阻R的阻值在0～I1范围内随电流的增大而逐渐增大D．甲图AB段表示线圈的感应电动势为零【答案】D【解析】A项：根据法拉第电磁感应定律，则有：磁通量φ随时间t变化的函数图象的斜率表示感应电动势的大小，甲图OA段表示线圈的感应电动势在O～t1时间内随时间推移而逐渐减小．故A错误；B项：根据R=UI可知，乙图AB段表示电阻R的阻值不断减小．故B错误；C项：电阻R的伏安特性曲线的斜率不表示电阻的大小，但根据R=UI可知，电阻R的阻值在0～I1范围内随电流的增大而逐渐减小，故C错误；D项：甲图AB段磁通量的变化率为零，则线圈的感应电动势为零，故D正确。点晴：感应电动势的大小与磁通量的变化率成正比，磁通量φ随时间的变化图线的斜率反映感应电动势的大小．根据图象可以得到电阻的电压和电阻的电流之间的关系，图象的斜率不为电阻的大小。3．如图所示，导轨间的磁场方向垂直于纸面向里，圆形金属环B正对电磁铁A，当导线MN在导轨上向右加速滑动时，则A．MN导线无电流，B环无感应电流B．MN导线有向上电流，B环无感应电流C．MN导线有向上电流，从左向右看B有顺时针方向电流D．MN导线有向下电流，从左向右看B有逆时针方向电流【答案】C【解析】导线MN向右加速滑动，导线产生的感应电动势E=BLv增大，通过电磁铁A的电流增大；由右手定则判定感应电流方向为N→M；由电磁铁A产生的磁感应强度方向向左，电流增大，则穿过金属环B的磁通量增大，B中产生感应电流，由楞次定律可知，从左向右看B有顺时针方向电流；故ABD错误，C正确；故选C。【点睛】由E=BLv判断感应电动势如何变化，判断线圈A中电流产生的磁场如何变化，最后由楞次定律分析受力方向。4．如图甲所示，以等腰直角三角形ABC为边界的有界匀强磁场垂直于纸面向里，一个等腰直角三角形线框第11页共24页◎第12页共24页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…………○…………内…………○…………装…………○…………订…………○…………线…………○…………abc的直角边ab的长是AB长的一半，线框abc在纸面内，线框的cb边与磁场边界BC在同一直线上，现在让线框匀速地向右通过磁场区域，速度始终平行于BC边，则在线框穿过磁场的过程中，线框中产生的电流随时间变化的关系图象是(设电流沿顺时针方向为正)()...
