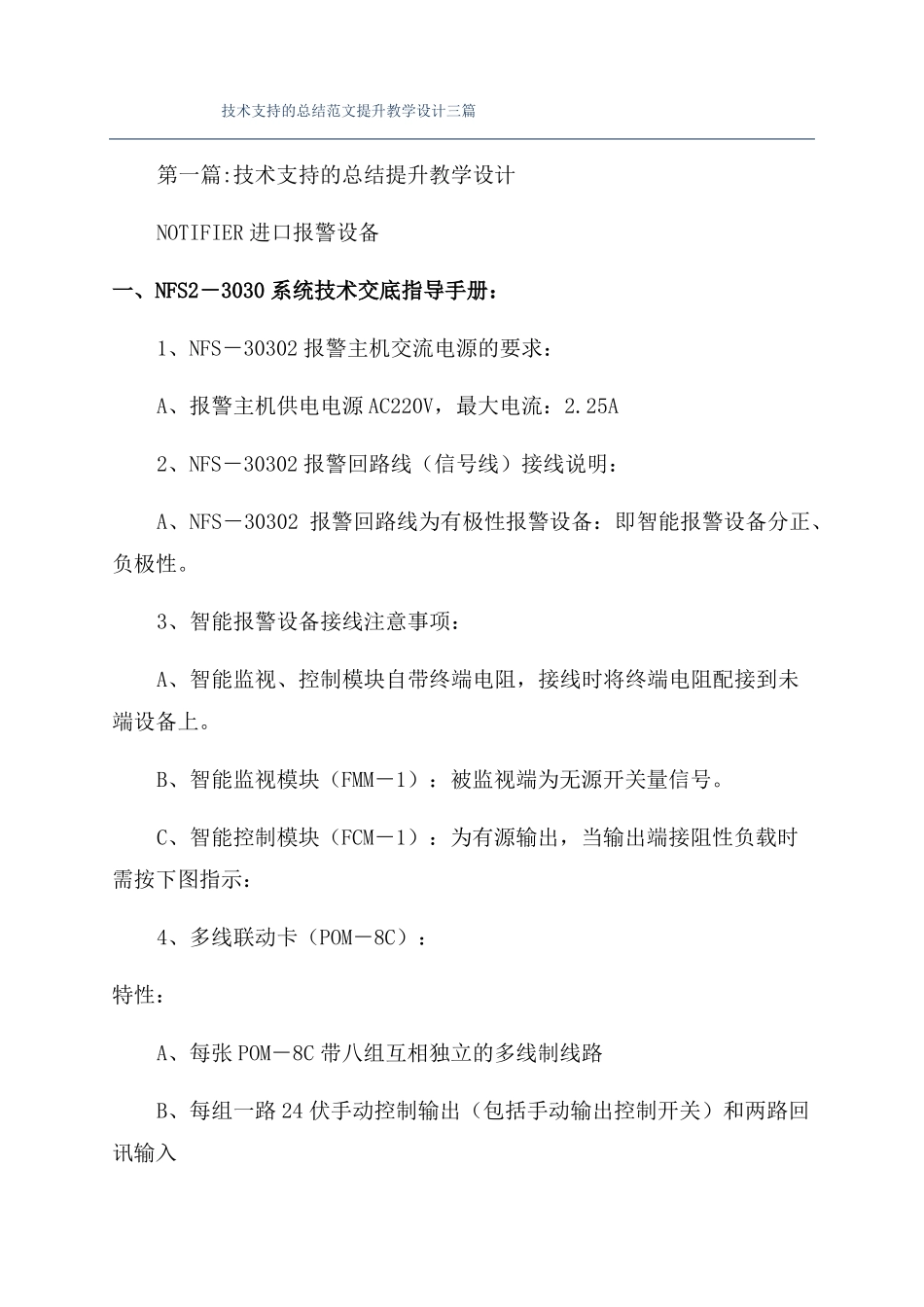

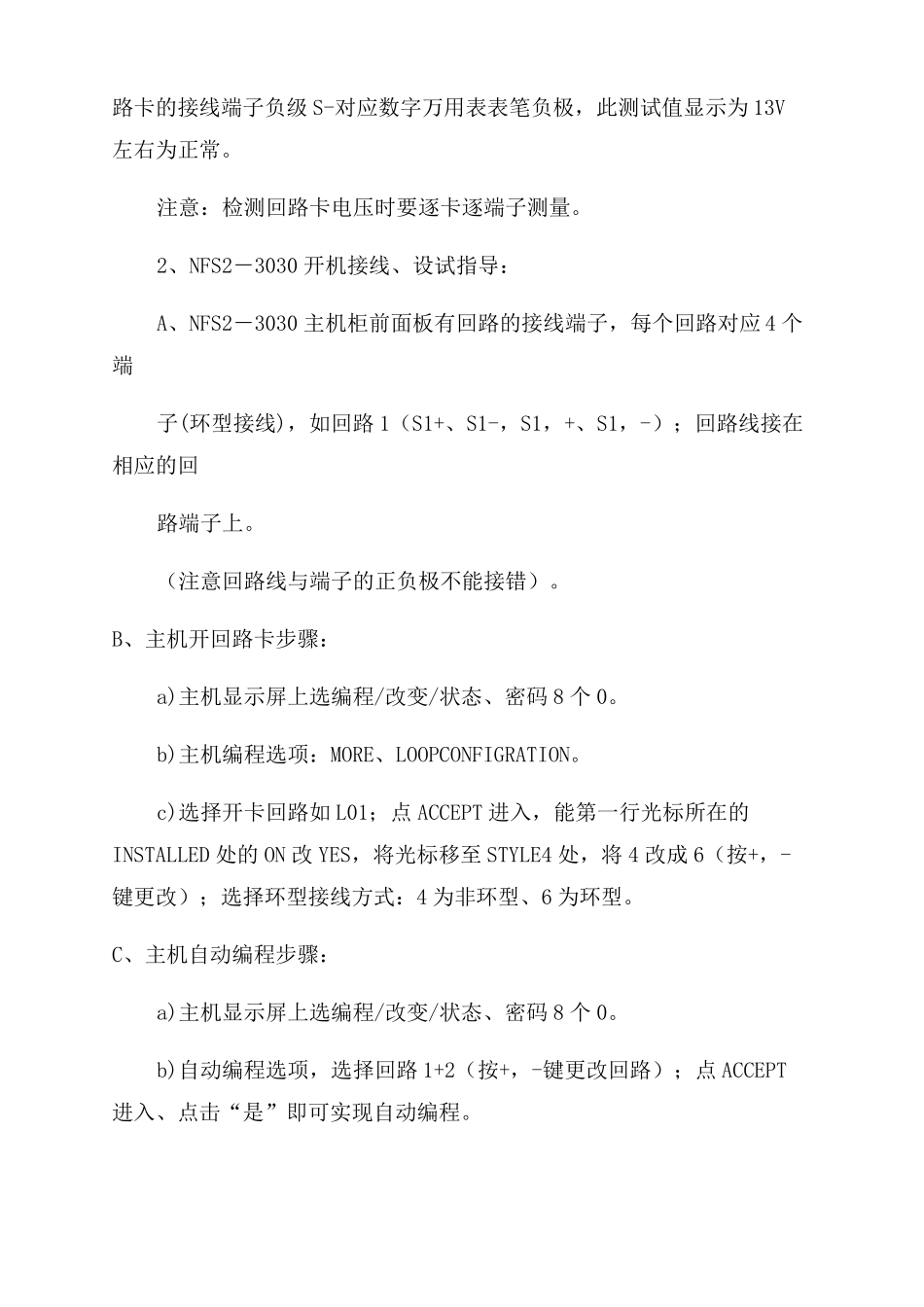

技术支持的总结范文提升教学设计三篇第一篇:技术支持的总结提升教学设计NOTIFIER进口报警设备一、NFS2－3030系统技术交底指导手册：1、NFS－30302报警主机交流电源的要求：A、报警主机供电电源AC220V，最大电流：2.25A2、NFS－30302报警回路线（信号线）接线说明：A、NFS－30302报警回路线为有极性报警设备：即智能报警设备分正、负极性。3、智能报警设备接线注意事项：A、智能监视、控制模块自带终端电阻，接线时将终端电阻配接到未端设备上。B、智能监视模块（FMM－1）：被监视端为无源开关量信号。C、智能控制模块（FCM－1）：为有源输出，当输出端接阻性负载时需按下图指示：4、多线联动卡（POM－8C）：特性：A、每张POM－8C带八组互相独立的多线制线路B、每组一路24伏手动控制输出（包括手动输出控制开关）和两路回讯输入C、每组三个3色LED灯，可以显示输出、回讯和连接线路的状态D、线路开路、短路自动检测E、每路24伏控制输出电流限制：最大电流500mA接线：二、NFS2－3030系统安装、调试指导：1、NFS－30302报警回路线（信号线）排故指导：A、判断信号回路是否对地，如果回路对地会对影响回路设备的正常工作甚至烧损回路卡。检测方法：万用表量程选用“蜂鸣”档，信号总线+极对应数字万用表表笔正极；万用表表笔负极对应接地处（柜体接地端子或是其它接地处），此测试万用表无蜂鸣声响为正常（如测试时有蜂鸣声则表示该回路线已经接地）；同理测试信号总线负线。B、判断信号回路线对地阻值，如果回路对地阻值过低会影响回路的正常工作导致回路直接对地。检测方法：万用表量程选用“阻值”档中的20M，信号总线+极对应数字万用表表笔正极；万用表表笔负极对应接地处，此测试值显示为10M-20M为正常（如测试值小于10M则不正常）；同理测试每条回路线。C、判断信号回路卡的好坏，如果回路卡损坏了，该回路外设就无法工作。检测方法：a、当回路卡无负载时：万用表量程选用“直流电压”档中的20V，回路卡的接线端子正级S+对应数字万用表表笔正极；回路卡的接线端子负级S-对应数字万用表表笔负极，此测试值显示为16V左右为正常。b、当回路卡有负载时（接回路线）：万用表量程选用“直流电压”档中的20V，回路卡的接线端子正级S+对应数字万用表表笔正极；回路卡的接线端子负级S-对应数字万用表表笔负极，此测试值显示为13V左右为正常。注意：检测回路卡电压时要逐卡逐端子测量。2、NFS2－3030开机接线、设试指导：A、NFS2－3030主机柜前面板有回路的接线端子，每个回路对应4个端子(环型接线)，如回路1（S1+、S1-，S1，+、S1，-）；回路线接在相应的回路端子上。（注意回路线与端子的正负极不能接错）。B、主机开回路卡步骤：a)主机显示屏上选编程/改变/状态、密码8个0。b)主机编程选项：MORE、LOOPCONFIGRATION。c)选择开卡回路如L01；点ACCEPT进入，能第一行光标所在的INSTALLED处的ON改YES，将光标移至STYLE4处，将4改成6（按+，-键更改）；选择环型接线方式：4为非环型、6为环型。C、主机自动编程步骤：a)主机显示屏上选编程/改变/状态、密码8个0。b)自动编程选项，选择回路1+2（按+，-键更改回路）；点ACCEPT进入、点击“是”即可实现自动编程。c)自动编程结束后，控制器将在每个SLC上发现的模块和探测器的数量列表显示：d)审核：按该键将显示新发现的（使用添加功能一个个增加）、数据库中存在但自动扫描没有发现的和数据库中信息与自动扫描不一致的器件以及两个设备占用了相同地址等信息。e)当软件中定义的点自动编程未找到时，显示如下画面:点不存在f)是：按该键在控制器数据库中删除点的信息。g)否：按该键在控制器数据库中保留点的信息。当软件中定义的点类型与自动编程结果不匹配时，显示如下画面:硬件不匹配h)是：按该键保存新设备的类型。i)否：按该键将选择不使用扫描信息覆盖控制器数据库中的信息。j)编辑：按该键进入该点的点编程菜单。k)l)当回路中有设备地址重叠时，显示如下画面:点地址重叠m)接受：按该键将对重码通告进行确认。自动编程不能对数据库的点进行修改。安装者必须纠正存在的问题。D、读取状态步骤：主机无火警情况下a)主机显示屏上选编程/改变/状态、...
