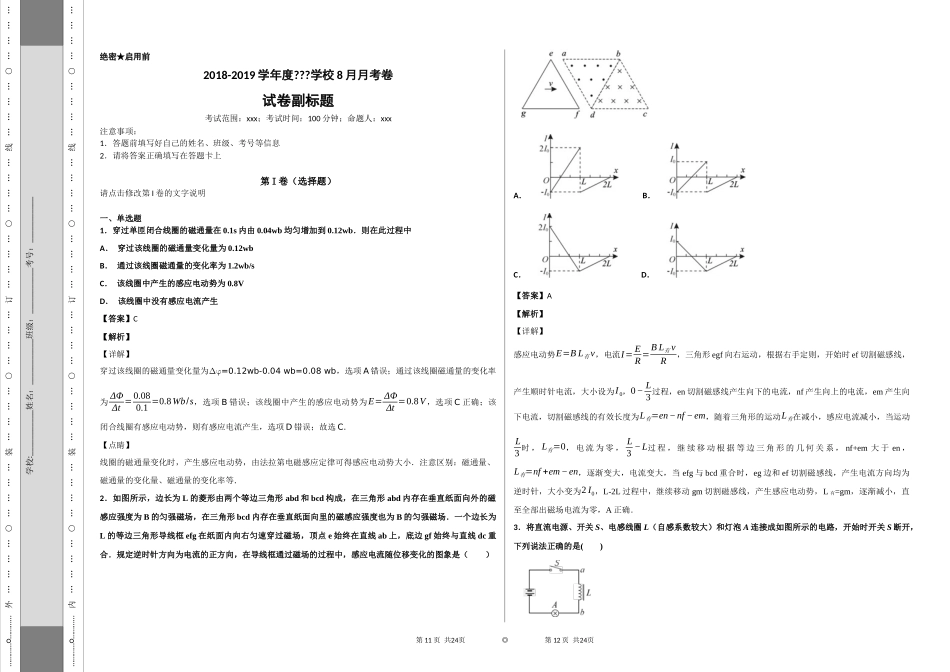

…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………绝密★启用前2018-2019学年度???学校8月月考卷试卷副标题考试范围：xxx；考试时间：100分钟；命题人：xxx注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明一、单选题1．穿过单匝闭合线圈的磁通量在0.1s内由0.04wb均匀增加到0.12wb．则在此过程中A．穿过该线圈的磁通量变化量为0.12wbB．通过该线圈磁通量的变化率为1.2wb/sC．该线圈中产生的感应电动势为0.8VD．该线圈中没有感应电流产生【答案】C【解析】【详解】穿过该线圈的磁通量变化量为∆φ=0.12wb-0.04wb=0.08wb，选项A错误；通过该线圈磁通量的变化率为ΔΦΔt=0.080.1=0.8Wb/s，选项B错误；该线圈中产生的感应电动势为E=ΔΦΔt=0.8V，选项C正确；该闭合线圈有感应电动势，则有感应电流产生，选项D错误；故选C.【点睛】线圈的磁通量变化时，产生感应电动势，由法拉第电磁感应定律可得感应电动势大小．注意区别：磁通量、磁通量的变化量、磁通量的变化率等.2．如图所示，边长为L的菱形由两个等边三角形abd和bcd构成，在三角形abd内存在垂直纸面向外的磁感应强度为B的匀强磁场，在三角形bcd内存在垂直纸面向里的磁感应强度也为B的匀强磁场．一个边长为L的等边三角形导线框efg在纸面内向右匀速穿过磁场，顶点e始终在直线ab上，底边gf始终与直线dc重合．规定逆时针方向为电流的正方向，在导线框通过磁场的过程中，感应电流随位移变化的图象是（）A．B．C．D．【答案】A【解析】【详解】感应电动势E=BL有v，电流I=ER=BL有vR，三角形egf向右运动，根据右手定则，开始时ef切割磁感线，产生顺时针电流，大小设为I0，0−L3过程，en切割磁感线产生向下的电流，nf产生向上的电流，em产生向下电流，切割磁感线的有效长度为L有=en−nf−em，随着三角形的运动L有在减小，感应电流减小，当运动L3时，L有=0，电流为零，L3−L过程，继续移动根据等边三角形的几何关系，nf+em大于en，L有=nf+em−en，逐渐变大，电流变大，当efg与bcd重合时，eg边和ef切割磁感线，产生电流方向均为逆时针，大小变为2I0，L-2L过程中，继续移动gm切割磁感线，产生感应电动势，L有=gm，逐渐减小，直至全部出磁场电流为零，A正确．3．将直流电源、开关S、电感线圈L（自感系数较大）和灯泡A连接成如图所示的电路，开始时开关S断开，下列说法正确的是()第11页共24页◎第12页共24页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…………○…………内…………○…………装…………○…………订…………○…………线…………○…………A．闭合开关S时，灯泡立即变亮B．开关S闭合一段时间后再断开，灯泡逐渐熄灭C．开关S闭合一段时间后再断开的瞬间，a点电势高于b点电势D．开关S闭合一段时间后再断开的瞬间，b点电势高于a点电势【答案】D【解析】【详解】闭合开关S时，由于线圈中产生的自感电动势阻碍电流的增加，所以灯泡慢慢变亮，选项A错误；开关S闭合一段时间后再断开，电路中的电流立即消失，则灯泡立刻熄灭，选项B错误；开关S闭合一段时间后再断开的瞬间，线圈中产生的自感电动势与原来电流方向相同，则b点电势高于a点电势，选项C错误，D正确；故选D.4．如图甲所示，且通入如图乙所示的磁场，已知螺线管(电阻不计)的匝数n=6，截面积S=10cm²，线圈与R=12Ω的电阻连接，水平向右且均匀分布的磁场穿过螺线管，磁场与线圈平面垂直，磁感应强度大小B随时间t变化的关系如图乙所示，规定感应电流i从a经过R到b的方向为正方向。忽略线圈的自感影响，下列i-t关系图中正确的是()A．B．C．D．【答案】C【解析】【详解】由图可知，0-2s内，线圈中磁通量的变化率相同，故0-2s内电流的方...
