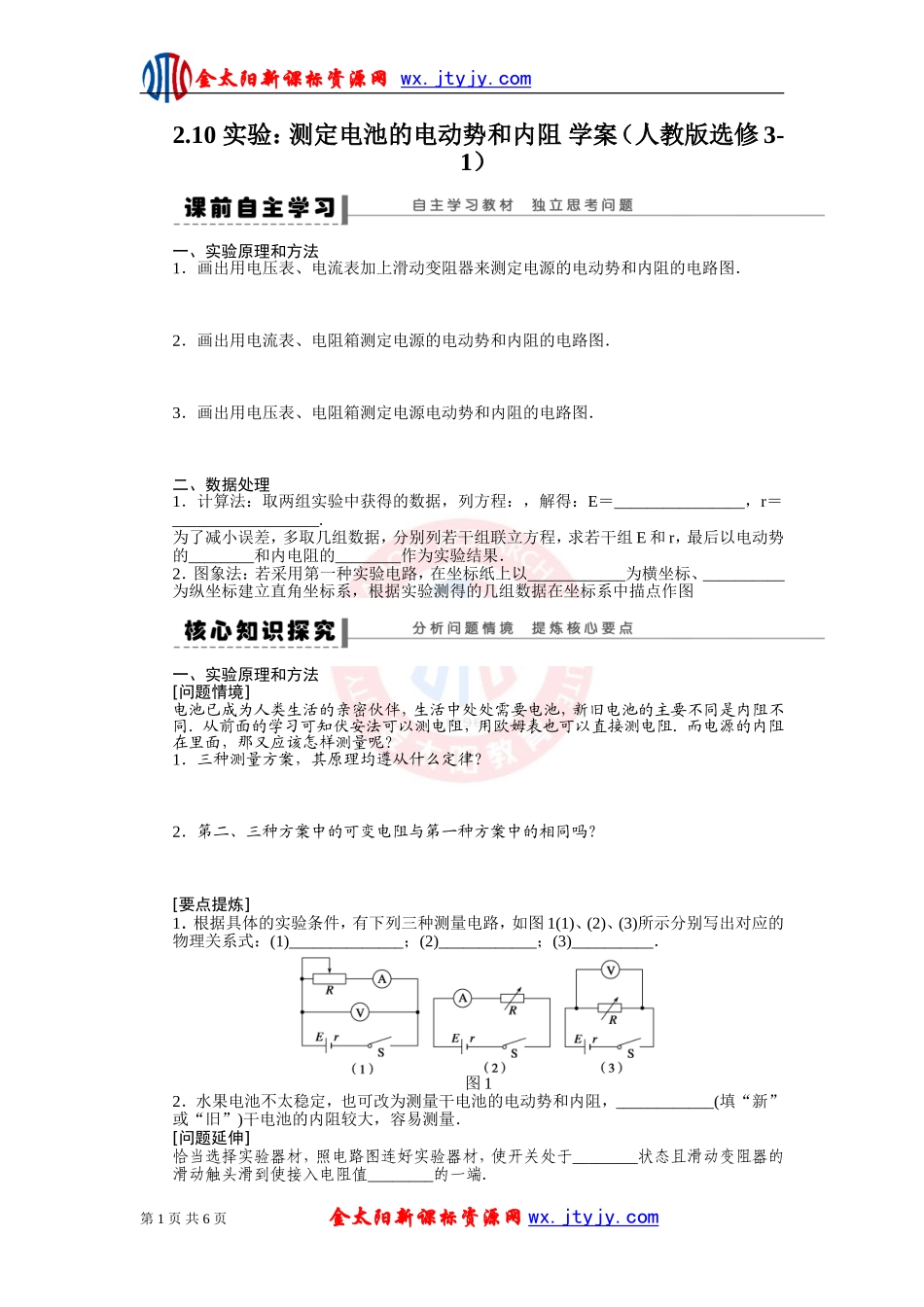

金太阳新课标资源网wx.jtyjy.com2.10实验：测定电池的电动势和内阻学案（人教版选修3-1）一、实验原理和方法1．画出用电压表、电流表加上滑动变阻器来测定电源的电动势和内阻的电路图．2．画出用电流表、电阻箱测定电源的电动势和内阻的电路图．3．画出用电压表、电阻箱测定电源电动势和内阻的电路图．二、数据处理1．计算法：取两组实验中获得的数据，列方程：，解得：E＝________________，r＝__________________.为了减小误差，多取几组数据，分别列若干组联立方程，求若干组E和r，最后以电动势的________和内电阻的________作为实验结果．2．图象法：若采用第一种实验电路，在坐标纸上以____________为横坐标、__________为纵坐标建立直角坐标系，根据实验测得的几组数据在坐标系中描点作图一、实验原理和方法[问题情境]电池已成为人类生活的亲密伙伴，生活中处处需要电池，新旧电池的主要不同是内阻不同．从前面的学习可知伏安法可以测电阻，用欧姆表也可以直接测电阻．而电源的内阻在里面，那又应该怎样测量呢？1．三种测量方案，其原理均遵从什么定律？2．第二、三种方案中的可变电阻与第一种方案中的相同吗？[要点提炼]1．根据具体的实验条件，有下列三种测量电路，如图1(1)、(2)、(3)所示分别写出对应的物理关系式：(1)______________；(2)____________；(3)__________．图12．水果电池不太稳定，也可改为测量干电池的电动势和内阻，____________(填“新”或“旧”)干电池的内阻较大，容易测量．[问题延伸]恰当选择实验器材，照电路图连好实验器材，使开关处于________状态且滑动变阻器的滑动触头滑到使接入电阻值________的一端．第1页共6页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com二、数据处理[问题情境]我们都有这样的体会：手电筒内的电池用久了，灯泡的亮度会下降；收音机、录音机内的电池用久了，声音会变小，这是什么原因呢？1．用两组I和U的数据，解方程组就可以算出电池的电动势E和内阻r.这样做虽然简单，但有什么缺点？2．描点作图时，为便于研究问题，画出的图象是直线好，还是曲线好？[要点提炼]1．数据处理的方法可用以下两个方法，________法和________法．2．用图象法处理实验数据时，建立合适的坐标系，使画出的图象尽量是直线，如________图象．[问题延伸]干电池内阻较小时路端电压U的变化也较小，即不会比电动势小很多，这时，在画U－I图象时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始)．此时图线和横轴的交点不再是__________，但纵轴的截距仍然是电池的__________，直线斜率的绝对值||照样还是电池的____________.例1某同学的实物连线如图2甲所示．甲乙图2(1)请指出该同学在接线中错误和不规范的地方．①________________________________________________________________________②________________________________________________________________________③________________________________________________________________________(2)另有一同学实物连接图正确，也能正确读数，但忙乱中在稿纸上记录了一些数据，如图乙所示，请你帮他把数据整理好，并按实际情况填好表格．实验次数物理量123456电流表示数I/A0.160.240.320.400.480.56电压表示数U/V在所给的数据中，求出电源电动势E＝______V，内阻r＝________Ω变式训练1在测定一节干电池(电动势约为1.5V，内阻约为2Ω)的电动势和内阻的实验中，滑动变阻器和电压表各有两个供选：A．电压表量程为15VB．电压表量程为3VC．滑动变阻器为(20Ω，3A)D．滑动变阻器为(500Ω，0.2A)(1)电压表应选________(填“A”或“B”)，这是因为______________________________．(2)滑动变阻器应选________(填“C”或D)，这是因为____________________________．例2如图3所示为测量某电源电动势和内阻时得到的U－I图线．用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V．则该电路可能为下图中的()第2页共6页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com图3听课记录：变式训练2某同学采用如图4甲所示的电路...
