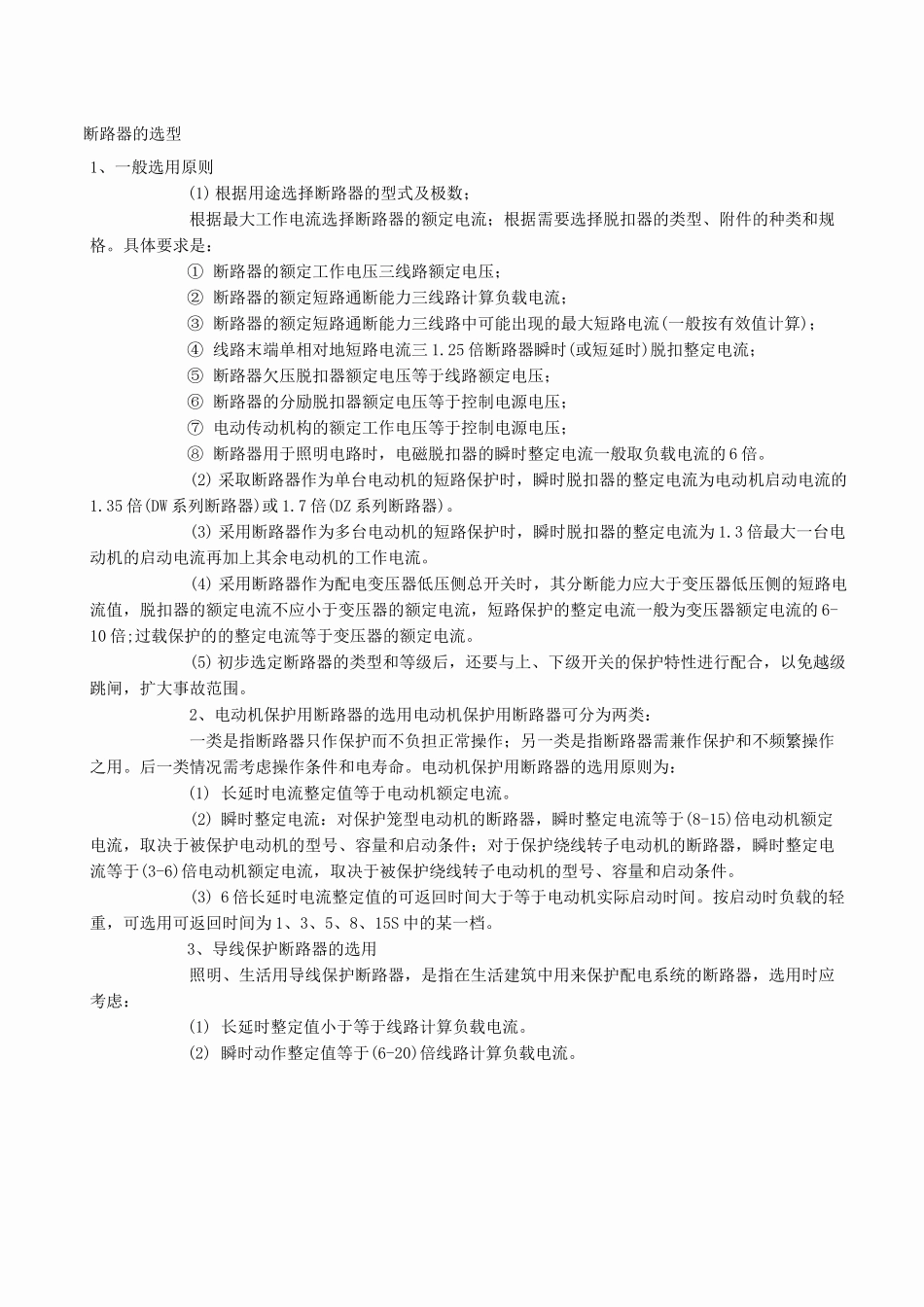

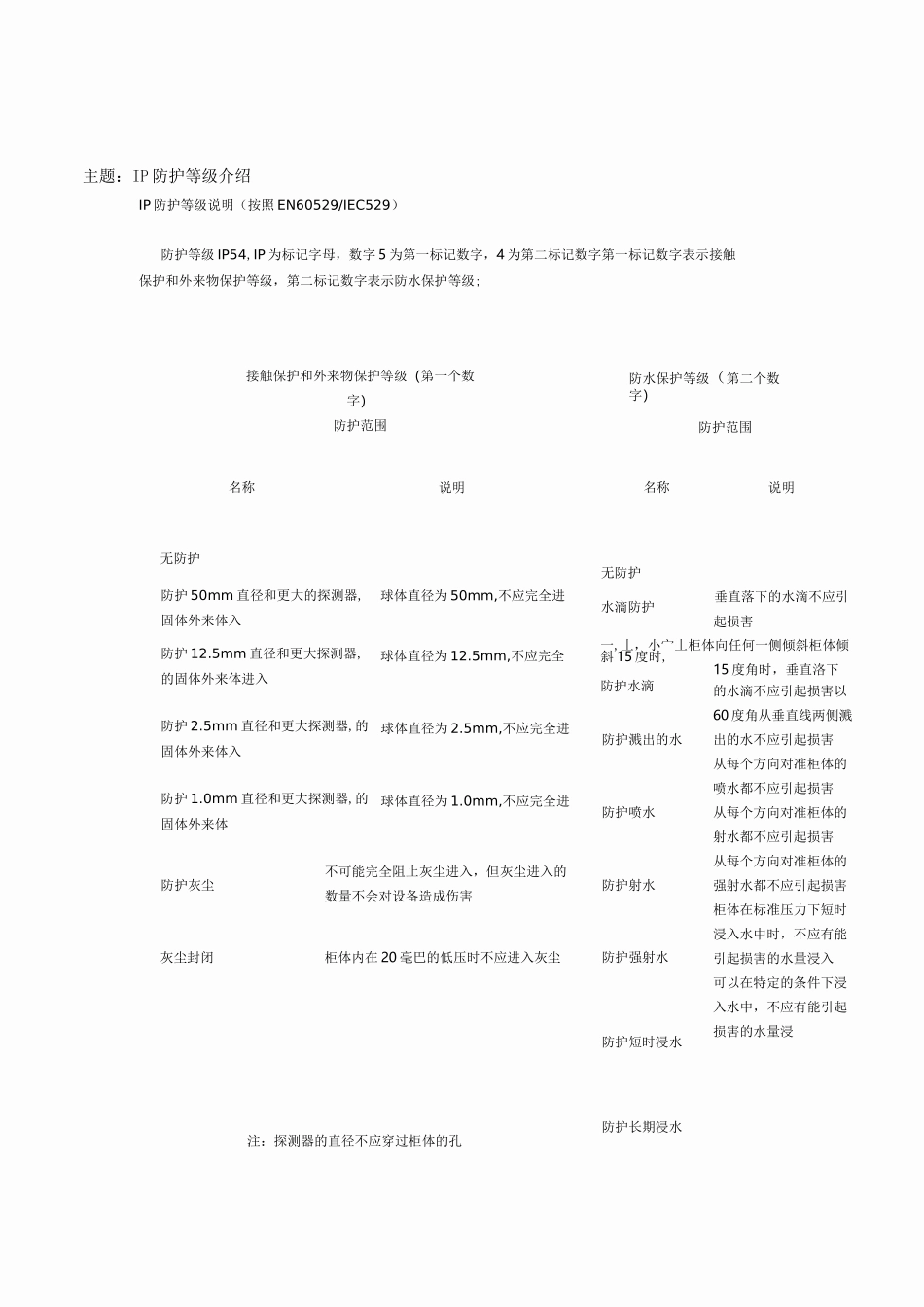

断路器的选型1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。具体要求是：①断路器的额定工作电压三线路额定电压；②断路器的额定短路通断能力三线路计算负载电流；③断路器的额定短路通断能力三线路中可能出现的最大短路电流(一般按有效值计算)；④线路末端单相对地短路电流三1.25倍断路器瞬时(或短延时)脱扣整定电流；⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍(DW系列断路器)或1.7倍(DZ系列断路器)。(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍;过载保护的的整定电流等于变压器的额定电流。(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。2、电动机保护用断路器的选用电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。后一类情况需考虑操作条件和电寿命。电动机保护用断路器的选用原则为：(1)长延时电流整定值等于电动机额定电流。(2)瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于(8-15)倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于(3-6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。(3)6倍长延时电流整定值的可返回时间大于等于电动机实际启动时间。按启动时负载的轻重，可选用可返回时间为1、3、5、8、15S中的某一档。3、导线保护断路器的选用照明、生活用导线保护断路器，是指在生活建筑中用来保护配电系统的断路器，选用时应考虑：(1)长延时整定值小于等于线路计算负载电流。(2)瞬时动作整定值等于(6-20)倍线路计算负载电流。主题：IP防护等级介绍IP防护等级说明（按照EN60529/IEC529）防护等级IP54,IP为标记字母，数字5为第一标记数字，4为第二标记数字第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级;接触保护和外来物保护等级（第一个数字）防护范围防水保护等级（第二个数字）防护范围名称说明名称说明无防护无防护防护50mm直径和更大的探测器,固体外来体入球体直径为50mm,不应完全进防护12.5mm直径和更大探测器,的固体外来体进入球体直径为12.5mm,不应完全垂直落下的水滴不应引起损害一,丄，小宀丄柜体向任何一侧倾斜柜体倾斜15度时,15度角时，垂直洛下防护水滴水滴防护防护2.5mm直径和更大探测器,的固体外来体入球体直径为2.5mm,不应完全进防护溅出的水防护1.0mm直径和更大探测器,的固体外来体防护灰尘灰尘封闭球体直径为1.0mm,不应完全进不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害柜体内在20毫巴的低压时不应进入灰尘注：探测器的直径不应穿过柜体的孔防护喷水防护射水防护强射水防护短时浸水防护长期浸水的水滴不应引起损害以60度角从垂直线两侧溅出的水不应引起损害从每个方向对准柜体的喷水都不应引起损害从每个方向对准柜体的射水都不应引起损害从每个方向对准柜体的强射水都不应引起损害柜体在标准压力下短时浸入水中时，不应有能引起损害的水量浸入可以在特定的条件下浸入水中，不应有能引起损害的水量浸1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台...
