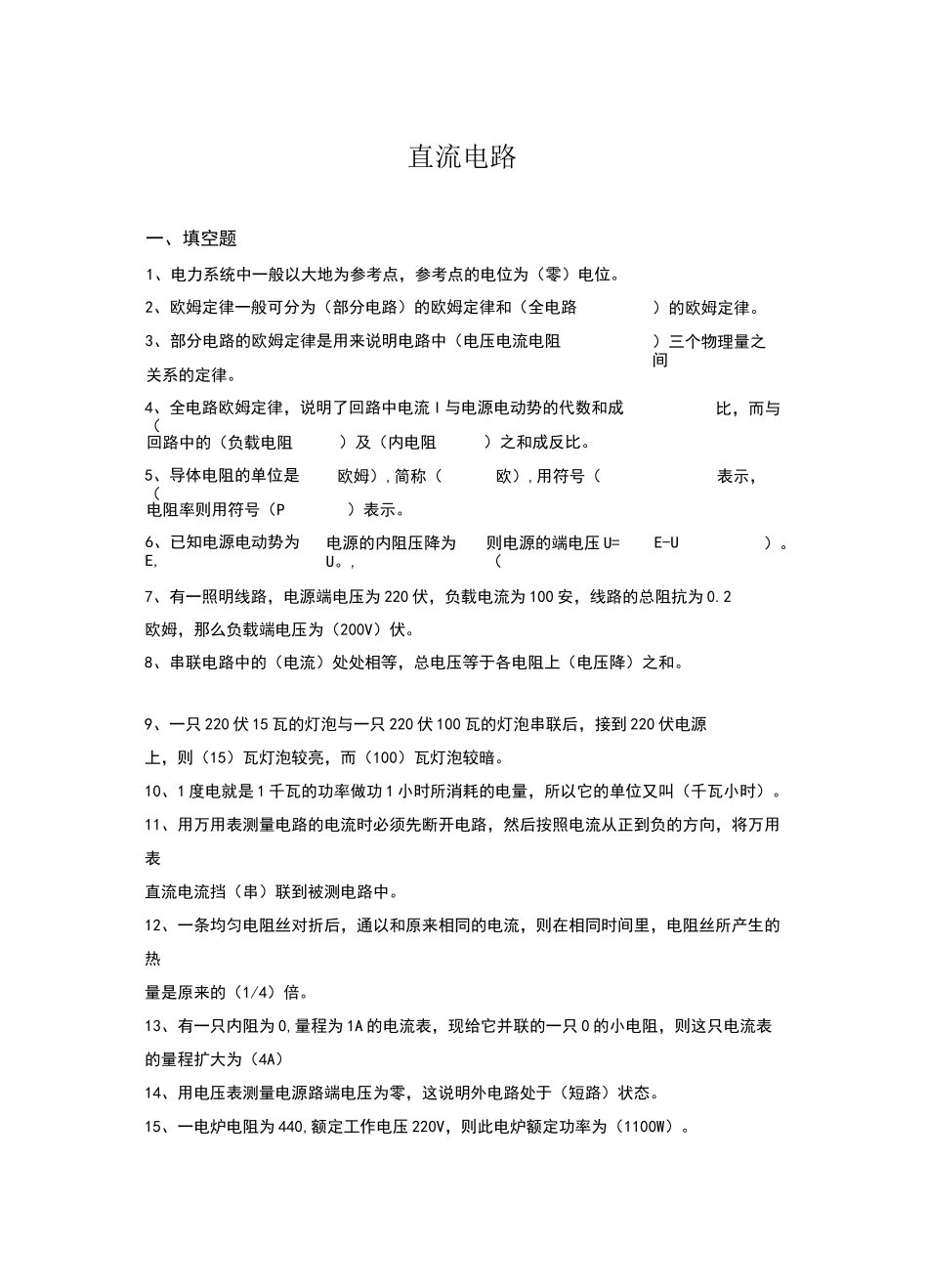

7、有一照明线路，电源端电压为220伏，负载电流为100安，线路的总阻抗为0.2欧姆，那么负载端电压为（200V）伏。8、串联电路中的（电流）处处相等，总电压等于各电阻上（电压降）之和。9、一只220伏15瓦的灯泡与一只220伏100瓦的灯泡串联后，接到220伏电源上，则（15）瓦灯泡较亮，而（100）瓦灯泡较暗。10、1度电就是1千瓦的功率做功1小时所消耗的电量，所以它的单位又叫（千瓦小时）。11、用万用表测量电路的电流时必须先断开电路，然后按照电流从正到负的方向，将万用表直流电流挡（串）联到被测电路中。12、一条均匀电阻丝对折后，通以和原来相同的电流，则在相同时间里，电阻丝所产生的热量是原来的（1/4）倍。13、有一只内阻为0,量程为1A的电流表，现给它并联的一只0的小电阻，则这只电流表的量程扩大为（4A）14、用电压表测量电源路端电压为零，这说明外电路处于（短路）状态。15、一电炉电阻为440,额定工作电压220V，则此电炉额定功率为（1100W）。一、填空题直流电路1、电力系统中一般以大地为参考点，参考点的电位为（零）电位。2、欧姆定律一般可分为（部分电路）的欧姆定律和（全电路）的欧姆定律。3、部分电路的欧姆定律是用来说明电路中（电压电流电阻）三个物理量之间关系的定律。4、全电路欧姆定律，说明了回路中电流I与电源电动势的代数和成（比，而与回路中的（负载电阻）及（内电阻）之和成反比。5、导体电阻的单位是（欧姆）,简称（欧）,用符号（表示，电阻率则用符号（P）表示。6、已知电源电动势为E,电源的内阻压降为U。,则电源的端电压U=（E-U）。16、如下图1-1的电路中有（3）节点，（5）条支路，（6）个回路,3）个网孔。图1-图1-217、如图1-2所示，已知E=50V,l=20A,R=20Q，则A点的电位是（）18．在串联电路中，等效电阻等于各电阻（）。串联的电阻越多，等效电阻越（）。19．在串联电路中,流过各电阻的电流（）,总电压等于各电阻电压（）,各电阻上电压与其阻值成（）。20．利用串联电阻的（）原理可以扩大电压表的量程。21．在并联电路中,等效电阻的倒数等于各电阻倒数（）。并联的的电阻越多,等效电阻值越（）。22．利用并联电阻的（）原理可以扩大电流表的量程。23.在220V电源上串联额定值为220V、60W和220V、40W的两个灯泡，灯泡亮的是（）；若将它们并联,灯泡亮的是（）。24.图2-1所示电路中，已知Uab=6V,U-2V,则R=()0。25.图2-2所示电路中，R=（）0。图2-1图2-226.电路的运行装态一般分为（）、（)、(）。27.负载获得最大功率时称负载与电源相（）。28.当负载被短路时,负载上电压为（）,电流为（）,功率为（）。29.负载获得最大功率的条件是（）。30.所谓支路电流法就是以（）为未知量,依据（）列出方程式,然后解联立方程得到（）的数值。31.用支路电流法解复杂直流电路时,应先列出（）个独立节点电流方程,然后再列出（）个回路电压方程（假设电路有n条支路，m各节点，且n>m）。32．图2—29所示电路中,可列出（）个独立节点方程,（）个独立回路方程。33．图2—30电路中,独立节点电流方程为（）,独立网孔方程为（）、（）。);34.根据支路电流法解得的电流为正值时，说明电流的参考方向与实际方向（流为负值时，说明电流的参考方向与实际方向（）。35.某支路用支路电流法求解的数值方程组如下：I+1+1=01235I-20I-20=01210+20I-10I=032
