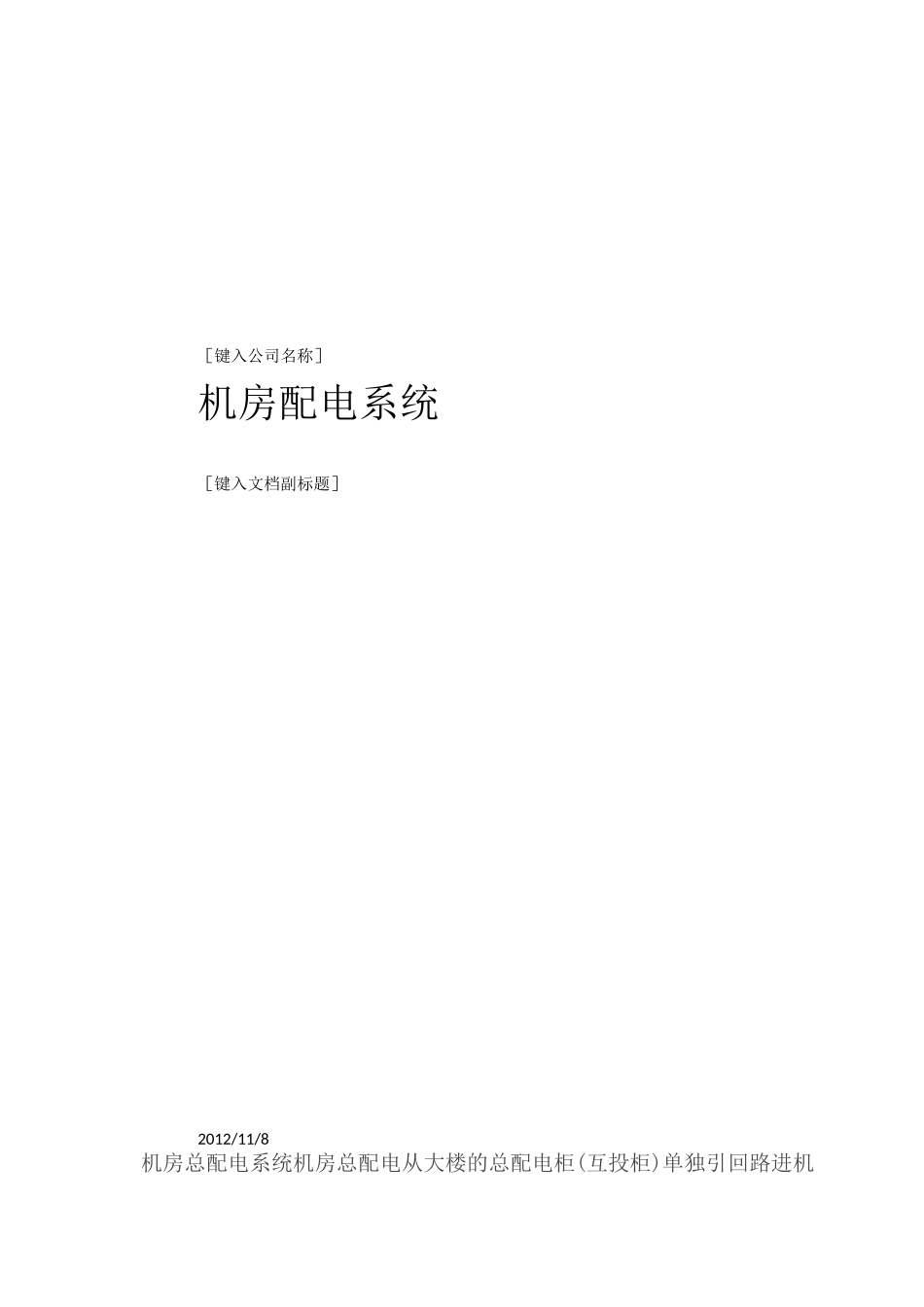

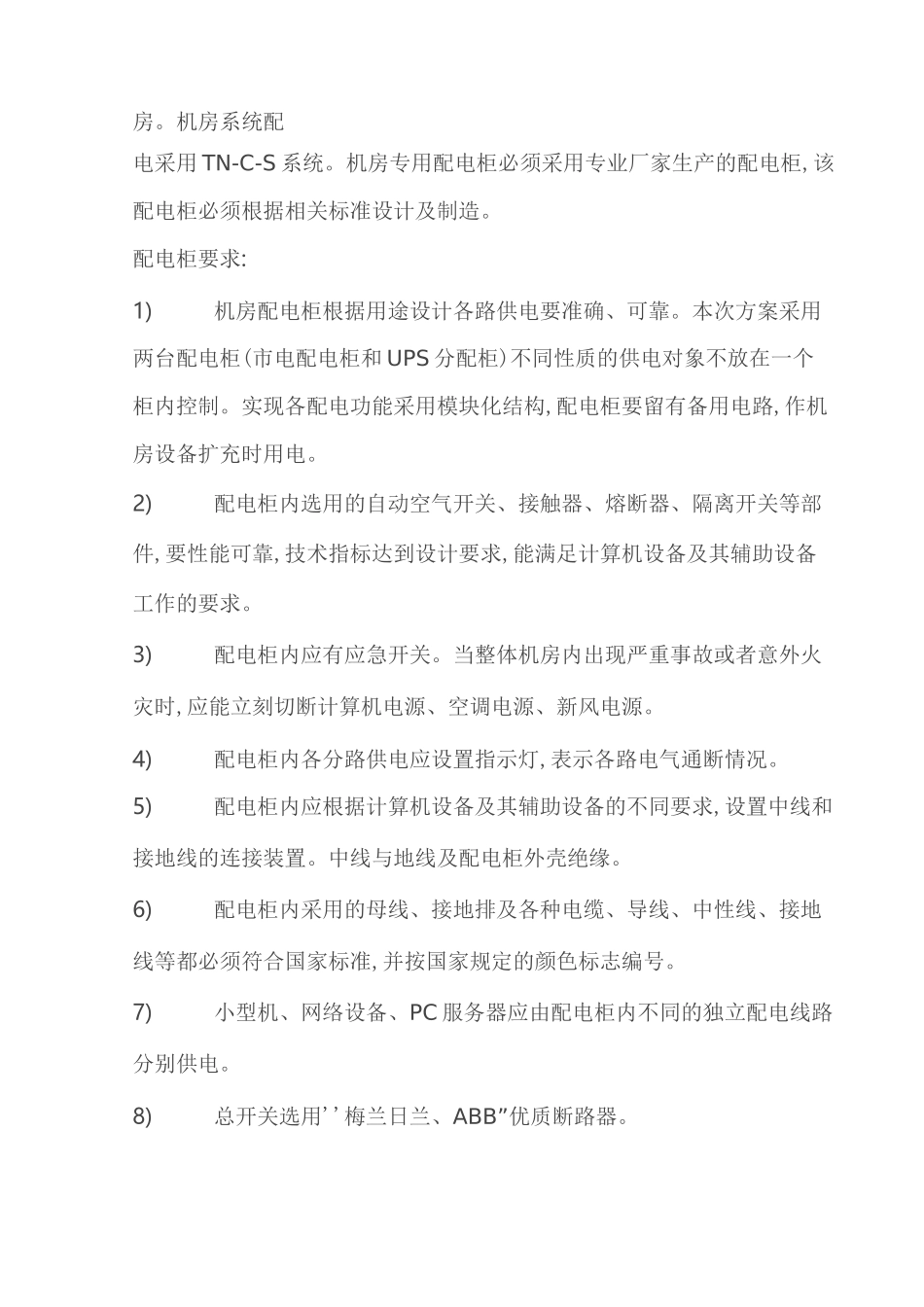

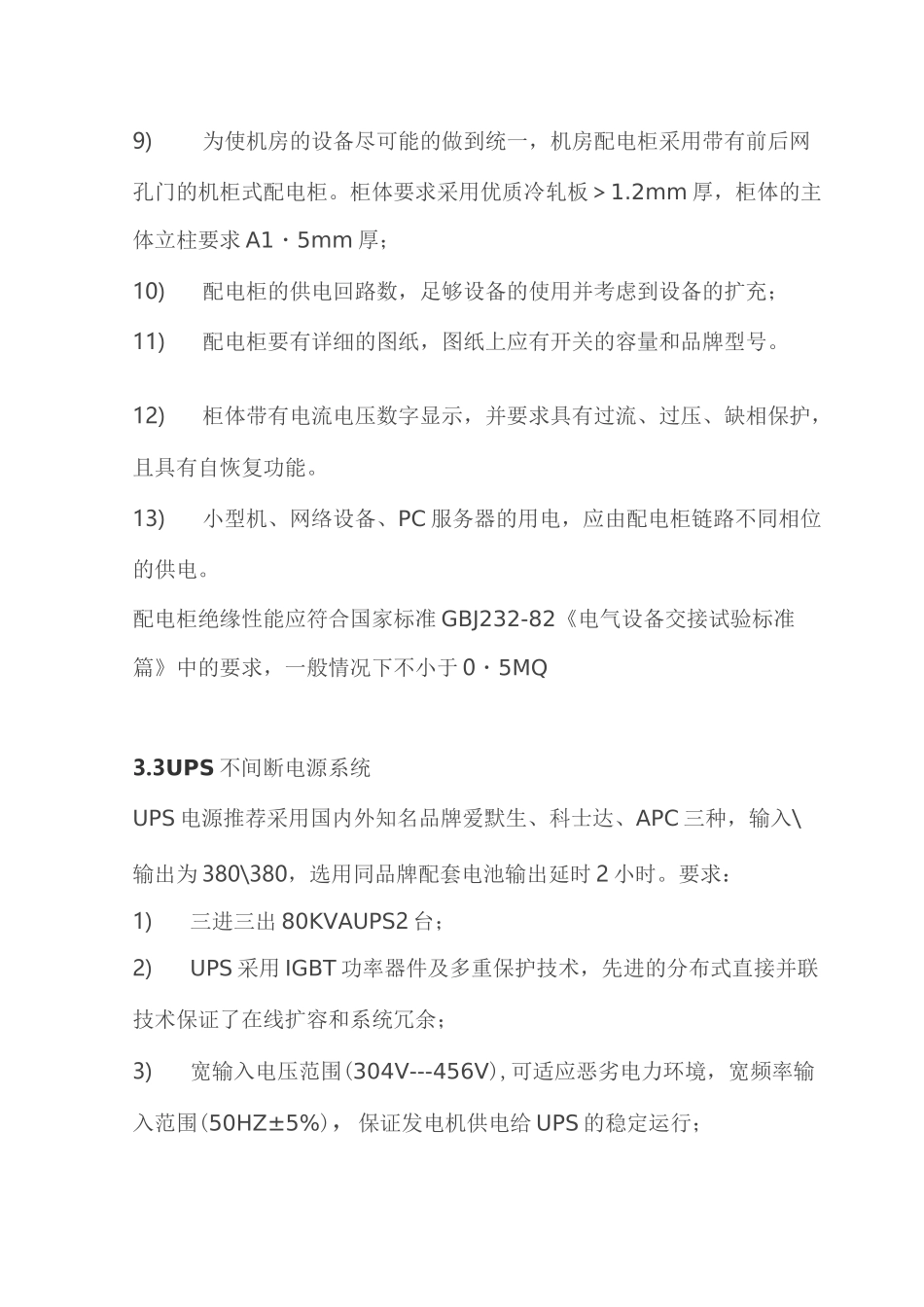

［键入公司名称］机房配电系统［键入文档副标题］2012/11/8机房总配电系统机房总配电从大楼的总配电柜(互投柜)单独引回路进机房。机房系统配电采用TN-C-S系统。机房专用配电柜必须采用专业厂家生产的配电柜,该配电柜必须根据相关标准设计及制造。配电柜要求:1)机房配电柜根据用途设计各路供电要准确、可靠。本次方案采用两台配电柜(市电配电柜和UPS分配柜)不同性质的供电对象不放在一个柜内控制。实现各配电功能采用模块化结构,配电柜要留有备用电路,作机房设备扩充时用电。2)配电柜内选用的自动空气开关、接触器、熔断器、隔离开关等部件,要性能可靠,技术指标达到设计要求,能满足计算机设备及其辅助设备工作的要求。3)配电柜内应有应急开关。当整体机房内出现严重事故或者意外火灾时,应能立刻切断计算机电源、空调电源、新风电源。4)配电柜内各分路供电应设置指示灯,表示各路电气通断情况。5)配电柜内应根据计算机设备及其辅助设备的不同要求,设置中线和接地线的连接装置。中线与地线及配电柜外壳绝缘。6)配电柜内采用的母线、接地排及各种电缆、导线、中性线、接地线等都必须符合国家标准,并按国家规定的颜色标志编号。7)小型机、网络设备、PC服务器应由配电柜内不同的独立配电线路分别供电。8)总开关选用''梅兰日兰、ABB”优质断路器。9)为使机房的设备尽可能的做到统一，机房配电柜采用带有前后网孔门的机柜式配电柜。柜体要求采用优质冷轧板＞1.2mm厚，柜体的主体立柱要求A1・5mm厚；10)配电柜的供电回路数，足够设备的使用并考虑到设备的扩充；11)配电柜要有详细的图纸，图纸上应有开关的容量和品牌型号。12)柜体带有电流电压数字显示，并要求具有过流、过压、缺相保护，且具有自恢复功能。13)小型机、网络设备、PC服务器的用电，应由配电柜链路不同相位的供电。配电柜绝缘性能应符合国家标准GBJ232-82《电气设备交接试验标准篇》中的要求，一般情况下不小于0・5MQ3.3UPS不间断电源系统UPS电源推荐采用国内外知名品牌爱默生、科士达、APC三种，输入\输出为380\380，选用同品牌配套电池输出延时2小时。要求：1)三进三出80KVAUPS2台；2)UPS采用IGBT功率器件及多重保护技术，先进的分布式直接并联技术保证了在线扩容和系统冗余；3)宽输入电压范围(304V---456V),可适应恶劣电力环境，宽频率输入范围(50HZ±5%)，保证发电机供电给UPS的稳定运行；4)先进的IGBT整流技术无需附加设备时输入功率因素达0.9以上。输出波形失真度线性负载＜3%，非线性负载＜5%；5)输出采用隔离变压器有效抑制三次谐波，具有很强的过载和抗冲击能力；6)定期自动自检电池，精确预测电池的后备时间，智能化电池管理；7)支持R232、RS485、SNMP、MODEM多种后台通讯方式；8)考虑到今后的扩容，采用的UPS不会因今后扩容的UPS功率不同而影响它们之间的并机；9)在当地要有良好的售后服务系统，在紧急情况下有备机供使用。提供维护工程师的名单，联系方式，以便于及时的维修，维护人员名单不少于4人3.4照明系统机房照明系统分为普通照明和应急照明两大类。①普通照明主机房照度不少于300LX。②应急照明应急照明照度不应低于0.5LX。③事故照明事故照明照度不应低于20LX。3.5计算机设备供配电系统为计算机主机、外设和终端等设备提供配电的系统。应根据计算机设备的要求，合理地选择配电设备，以保证计算机设备的可靠运行；3.6辅助供配电系统为防止机房内辅助用电设备在运行时可能对计算机系统造成的干扰，一般将计算机系统中的辅助设备用电自成系统，称为辅助供配电系统，是为保证计算机系统服务的其它设备的用电，包含空调设备、维修用设备、新风设备、照明设备、测试设备、自动消防设备以及辅助插座等组成的辅助设备的供配电系统；3.7电线电缆(1)机房内的电线电缆除具备相应的载流量以外，还要考虑到线缆阻燃特性等要求。电线电缆选型时应考虑以下因素：1.电缆型式：机房内所用电缆应采用RVVP阻燃电缆。2.导线截面选择：根据负荷大小、允许电压损失、导线长时间允许温升及导线机械强度等因素进行选择，载流量留有备用能力，以备将来扩容。3.机房内所有电缆穿镀锌线管或金属桥架敷设于地板下或天花下。4.为方便查线...
