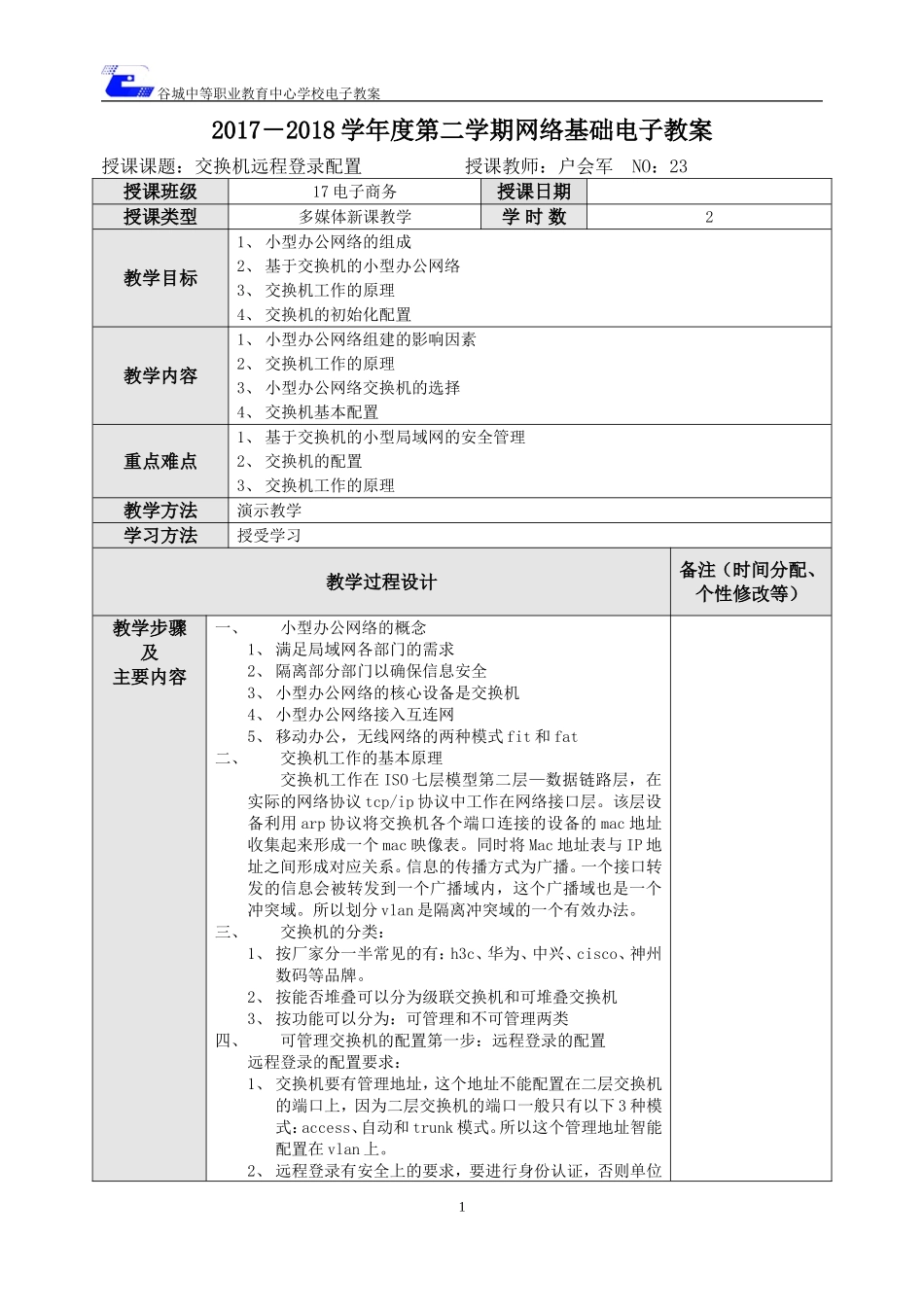

谷城中等职业教育中心学校电子教案2017－2018学年度第二学期网络基础电子教案授课课题：交换机远程登录配置授课教师：户会军NO：23授课班级17电子商务授课日期授课类型多媒体新课教学学时数2教学目标1、小型办公网络的组成2、基于交换机的小型办公网络3、交换机工作的原理4、交换机的初始化配置教学内容1、小型办公网络组建的影响因素2、交换机工作的原理3、小型办公网络交换机的选择4、交换机基本配置重点难点1、基于交换机的小型局域网的安全管理2、交换机的配置3、交换机工作的原理教学方法演示教学学习方法授受学习教学过程设计备注（时间分配、个性修改等）教学步骤及主要内容一、小型办公网络的概念1、满足局域网各部门的需求2、隔离部分部门以确保信息安全3、小型办公网络的核心设备是交换机4、小型办公网络接入互连网5、移动办公，无线网络的两种模式fit和fat二、交换机工作的基本原理交换机工作在ISO七层模型第二层—数据链路层，在实际的网络协议tcp/ip协议中工作在网络接口层。该层设备利用arp协议将交换机各个端口连接的设备的mac地址收集起来形成一个mac映像表。同时将Mac地址表与IP地址之间形成对应关系。信息的传播方式为广播。一个接口转发的信息会被转发到一个广播域内，这个广播域也是一个冲突域。所以划分vlan是隔离冲突域的一个有效办法。三、交换机的分类：1、按厂家分一半常见的有：h3c、华为、中兴、cisco、神州数码等品牌。2、按能否堆叠可以分为级联交换机和可堆叠交换机3、按功能可以分为：可管理和不可管理两类四、可管理交换机的配置第一步：远程登录的配置远程登录的配置要求：1、交换机要有管理地址，这个地址不能配置在二层交换机的端口上，因为二层交换机的端口一般只有以下3种模式：access、自动和trunk模式。所以这个管理地址智能配置在vlan上。2、远程登录有安全上的要求，要进行身份认证，否则单位1谷城中等职业教育中心学校电子教案的网络设备很容易被别有用心的人登录。因此要配置远程登录密码和特权模式密码。3、新交换机拿到手的第一步是将一台电脑用配置线和交换机的console口连接起来，这台电脑要有串口。这一步可以在思科模拟器中来完成。4、在电脑上打开远程终端或者secureCRT终端软件连接交换机，配置好波特率后进入配置页面。具体配置过程如下:Switch>enableSwitch#conftSwitch(config)#intvlan1Switch(config-if)#ipadd192.168.1.254255.255.255.0Switch(config-if)#noshutdownSwitch(config-if)#exitSwitch(config)#enablepassword12345Switch(config)#linevty015Switch(config-line)#password54321Switch(config-line)#loginSwitch(config-line)#exitSwitch(config)#exitSwitch#write这样就完成了3个要求的配置，可以使用showrun命令来查看配置的结果。5、验证：将电脑的配置线拿掉，然后使用直通箱连接电脑的以太口与交换机的以太口，为电脑配置IP地址为192.168.1.X的IP地址，在命令行窗口输入telnet192.168.1.254尝试进行远程登录，等到提示输入密码的时候输入54321连接成功。五、实验总结1、完成3个要求的配置2、设置电脑IP地址与交换机管理地址同网段3、Telnet连接课堂练习使用思科模拟器完成以上实验其他教师巡回检查学生容易出现的问题小结与作业课堂小结基于交换机的小型局域网络交换机入手要做的配置远程登录必配置的3个内容。2谷城中等职业教育中心学校电子教案本课作业完成实验课程的实训报告，总结在实验中遇到的问题。本课教学后记（课堂设计理念，实际教学效果及改进设想）教研组长签字：年月日3
