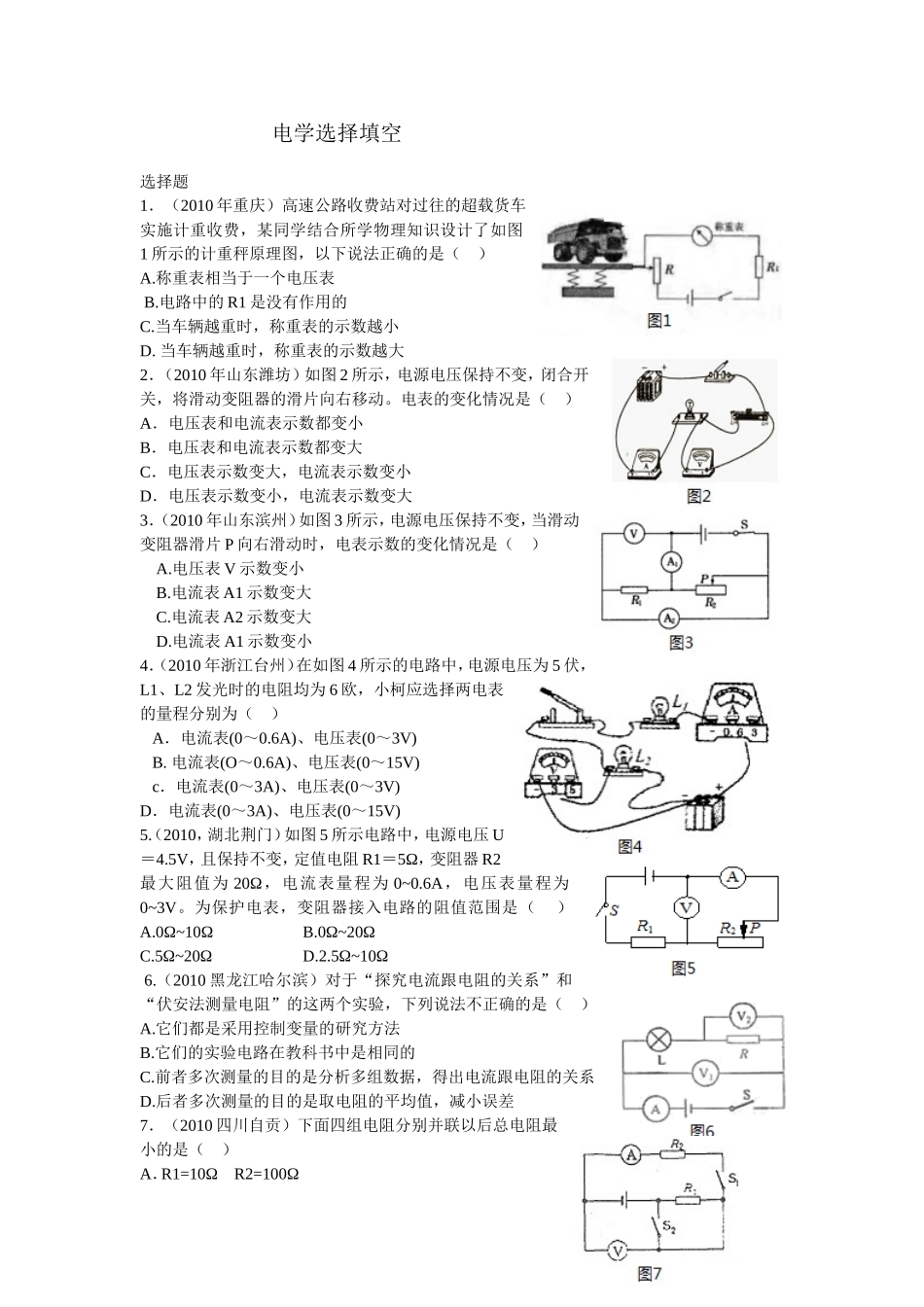

电学选择填空选择题1．（2010年重庆）高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图1所示的计重秤原理图，以下说法正确的是（）A.称重表相当于一个电压表B.电路中的R1是没有作用的C.当车辆越重时，称重表的示数越小D.当车辆越重时，称重表的示数越大2．（2010年山东潍坊）如图2所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大3．（2010年山东滨州）如图3所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是（）A.电压表V示数变小B.电流表A1示数变大C.电流表A2示数变大D.电流表A1示数变小4．（2010年浙江台州）在如图4所示的电路中，电源电压为5伏，L1、L2发光时的电阻均为6欧，小柯应选择两电表的量程分别为（）A．电流表(0～0.6A)、电压表(0～3V)B.电流表(O～0.6A)、电压表(0～15V)c．电流表(0～3A)、电压表(0～3V)D．电流表(0～3A)、电压表(0～15V)5.（2010，湖北荆门）如图5所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是（）A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω6.（2010黑龙江哈尔滨）对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（）A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差7．（2010四川自贡）下面四组电阻分别并联以后总电阻最小的是（）A．R1=10ΩR2=100ΩB．R1=4ΩR2=40ΩC．R1=20ΩR2=30ΩD．R1=12ΩR2=60Ω8．（2010年上海）如图6所示的电路，电源电压保持不变，开关S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（）A、电流表A示数为零，电路R短路B、电流表A示数为零，灯L断路C、电压表V2示数为零，电阻R短路D、电压表V2示数为零，灯L断路9.（2010年山东莱芜）如图7所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则（）A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小D．电流表和电压表的示数都变大10．（2010年广东梅州）如图8所示的电路中，电源电压恒定不变，当开关S闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗11．（2011年安徽省第16题）实验室有甲、乙两只灯泡，甲标有“15V1.OA”字样，乙标有“10V0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)A．25VB．35VC．17.5VD．12.5V12．（2011山东滨州，第7题）由公式I=U/R变形得R=U/I，对此，下列说法正确的是A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越大C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时，导体的电阻也为零13．(2011重庆，第6题)某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2V时，电流为0.6A图414．（2011年安徽省第14题）如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮15．（2011年山东省潍坊市第10题）如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器...
