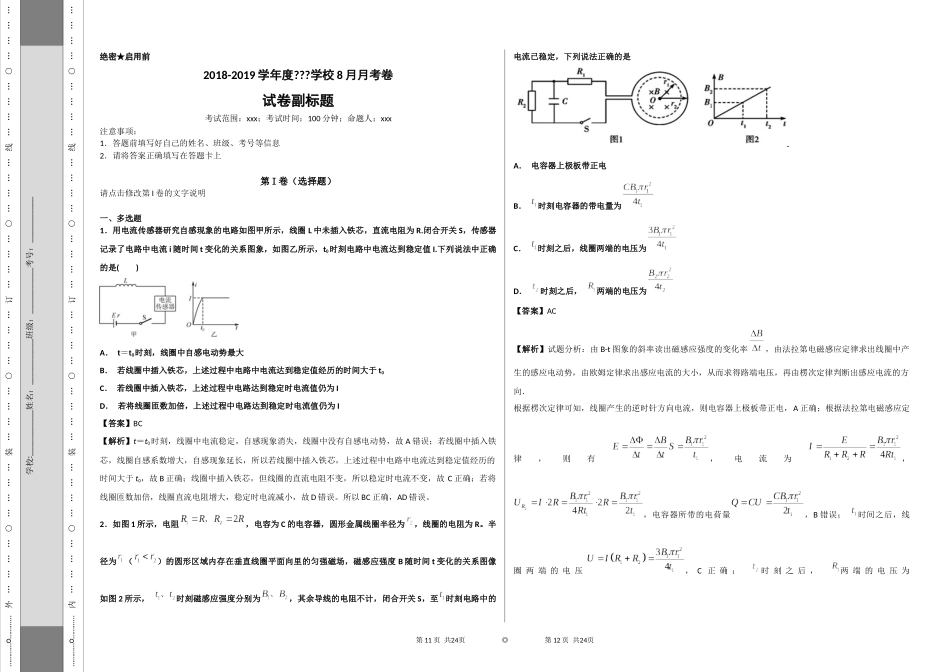

…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………绝密★启用前2018-2019学年度???学校8月月考卷试卷副标题考试范围：xxx；考试时间：100分钟；命题人：xxx注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明一、多选题1．用电流传感器研究自感现象的电路如图甲所示，线圈L中未插入铁芯，直流电阻为R.闭合开关S，传感器记录了电路中电流i随时间t变化的关系图象，如图乙所示，t0时刻电路中电流达到稳定值I.下列说法中正确的是()A．t＝t0时刻，线圈中自感电动势最大B．若线圈中插入铁芯，上述过程中电路中电流达到稳定值经历的时间大于t0C．若线圈中插入铁芯，上述过程中电路达到稳定时电流值仍为ID．若将线圈匝数加倍，上述过程中电路达到稳定时电流值仍为I【答案】BC【解析】t＝t0时刻，线圈中电流稳定，自感现象消失，线圈中没有自感电动势，故A错误；若线圈中插入铁芯，线圈自感系数增大，自感现象延长，所以若线圈中插入铁芯，上述过程中电路中电流达到稳定值经历的时间大于t0，故B正确；线圈中插入铁芯，但线圈的直流电阻不变，所以稳定时电流不变，故C正确；若将线圈匝数加倍，线圈直流电阻增大，稳定时电流减小，故D错误。所以BC正确，AD错误。2．如图1所示，电阻，电容为C的电容器，圆形金属线圈半径为，线圈的电阻为R。半径为（）的圆形区域内存在垂直线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图像如图2所示，时刻磁感应强度分别为，其余导线的电阻不计，闭合开关S，至时刻电路中的电流已稳定，下列说法正确的是A．电容器上极板带正电B．时刻电容器的带电量为C．时刻之后，线圈两端的电压为D．时刻之后，两端的电压为【答案】AC【解析】试题分析：由B-t图象的斜率读出磁感应强度的变化率，由法拉第电磁感应定律求出线圈中产生的感应电动势，由欧姆定律求出感应电流的大小，从而求得路端电压，再由楞次定律判断出感应电流的方向．根据楞次定律可知，线圈产生的逆时针方向电流，则电容器上极板带正电，A正确；根据法拉第电磁感应定律，则有，电流为，，电容器所带的电荷量，B错误；时间之后，线圈两端的电压，C正确；时刻之后，两端的电压为第11页共24页◎第12页共24页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…………○…………内…………○…………装…………○…………订…………○…………线…………○…………，D错误．3．如图所示，abcd为边长为L的正方形线框，线框在纸面内，电阻为R．图中虚线区域内有垂直纸面向里的匀强磁场．现用外力作用于线框，使线框从图示位置开始沿x轴正方向做初速度为零的匀加速运动，线框运动过程中，ad边始终水平，线框平面始终与磁场垂直，磁场宽度大于L，x轴正方向作为力的正方向，则磁场对线框的作用力F随时间t的变化图线及线框ab边的电压U随时间t的变化图象正确的是A．B．C．D．【答案】AD【解析】线圈做初速度为零的匀加速直线运动，速度v=at，进磁场和出磁场受到的安培力，则A正确，B错误；进磁场时，ab两端的电压；在磁场中运动时，；出磁场时，ab两端的电压，则选项C错误，D正确；故选AD.点睛：对于图象问题，关键是能够根据已知的公式、定律等推导出横坐标和纵坐标的关系式，分析斜率的变化，然后作出正确的判断．4．现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图所示方式连接。在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左滑动时，电流计指针向右偏转。由此可以推断A．滑线变阻器的滑动端P向右滑动时，电流计指针向左偏转B．线圈A向上移动时，电流计指针向右偏转C．断开开关时，电流计指针向右偏转D．拔出线圈...
