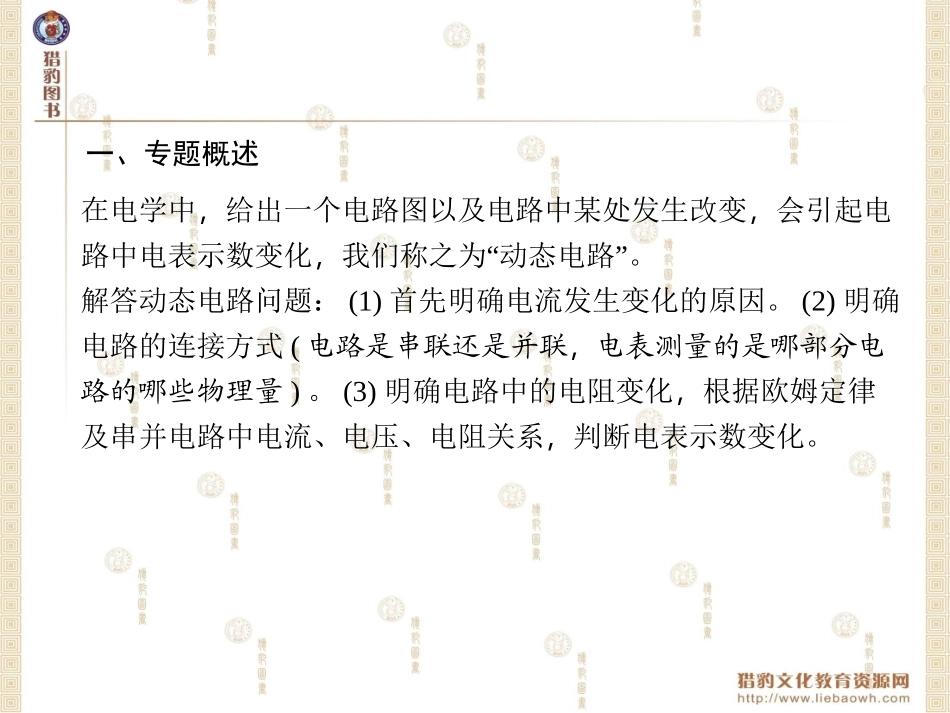

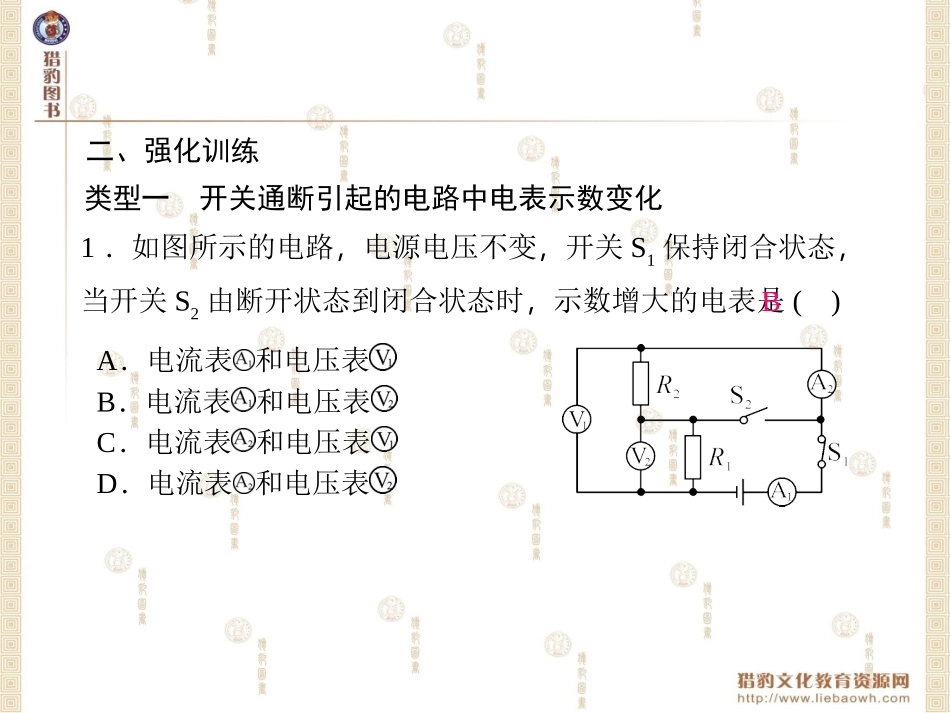

九年级物理上册(人教版)第17章欧姆定律专题六动态电路分析一、专题概述在电学中，给出一个电路图以及电路中某处发生改变，会引起电路中电表示数变化，我们称之为“动态电路”。解答动态电路问题：(1)首先明确电流发生变化的原因。(2)明确电路的连接方式(电路是串联还是并联，电表测量的是哪部分电路的哪些物理量)。(3)明确电路中的电阻变化，根据欧姆定律及串并电路中电流、电压、电阻关系，判断电表示数变化。二、强化训练类型一开关通断引起的电路中电表示数变化1．如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是()A．电流表和电压表B．电流表和电压表C．电流表和电压表D．电流表和电压表B2．如图，当开关S由闭合变为断开时，下列说法正确的是()A.表示数增大，表示数减小B.表示数减小，表、表示数不变C.表、表、表示数不变D.表、表示数增大，表示数变为0B类型二滑动变阻器滑片移动引起的电路中电表示数变化3．如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是()A．电流表的示数变小，电压表的示数变大B．电流表的示数变小，电压表的示数不变C．电压表与电压表的示数之和不变D．电压表与电流表的示数之比不变B4．(2014，烟台)在如图所示的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由图示位置向左端滑动的过程中，下列判断正确的是()A．电流表示数变大B．电流表示数变小C．电压表和电流表的示数之比保持不变D．电压表示数变大C类型三电路故障引起电路中电表示数变化5．如图所示电路中，电源电压不变，闭合开关，电路正常工作，过一段时间，小灯泡发生断路，此时()A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小A6．如图所示的电路，电源电压不变，开关S闭合时，两电表指针发生偏转，电路中电阻R或灯L有一个出现故障，则可能是()A．R短路，电表示数为零B．灯L断路，电表示数为零C．R短路，电表示数为零D．灯L断路，电表示数为零C类型四半导体材料(如光敏电阻、热敏电阻、压敏电阻、气敏电阻等敏感电阻)引起电路中电表示数变化7．光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置。则()A．当有人通过通道而遮蔽光线时，A、B间电压降低B．当有人通过通道而遮蔽光线时，通过R1的电流变大C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压A8．压敏电阻的阻值R随所受压力的增大而减小，某兴趣小组利用压敏电阻设计了判断电梯运动状态的装置，某装置示意图如图甲所示。将压敏电阻平放在电梯内，受压面朝上，在上面放一物体A，电梯静止时电压表示数为U0，电梯在某次运动过程中，电压表的示数变化情况如图乙所示，下列判断中正确的是()A．乙图表示电梯可能做匀速下降B．乙图表示电梯可能匀减速下降C．乙图表示电梯可能变减速上升D．乙图表示电梯可能变减速下降D9．小明在科技活动中，了解到有一种用半导体材料制成的热敏电阻，其电阻R随温度t变化的图象如图甲所示。(1)热敏电阻的阻值随温度的升高而______(填“增大”或“减小”)。(2)小明想利用热敏电阻制成温度报警器，实验室中现有两只外形完全相同的电阻R1和R2，其中一只为热敏电阻，另一只为定值电阻(阻值不随温度的变化而变化)。为了辨别它们，小明设计了如图乙所示的电路。①接下来小明应如何操作？答：_________________________②根据观察到的什么现象辨别出热敏电阻？答：___________________________________________________。减小对其中一只电阻加热如果电流表示数增大，则被加热的电阻为热敏电阻类型五极值问题解题思路：滑动变阻器滑片位置的改变，就相当于改变电路的状态，有关物理量也在改变。解答时，应从电流表、电压表的量程出发，分别求出最大电流与电阻两端最大电压时的各个物理量，把一个动态变化的题型转化为两个静态的物理问题，从而简化...
