锅炉四管爆破VIP免费

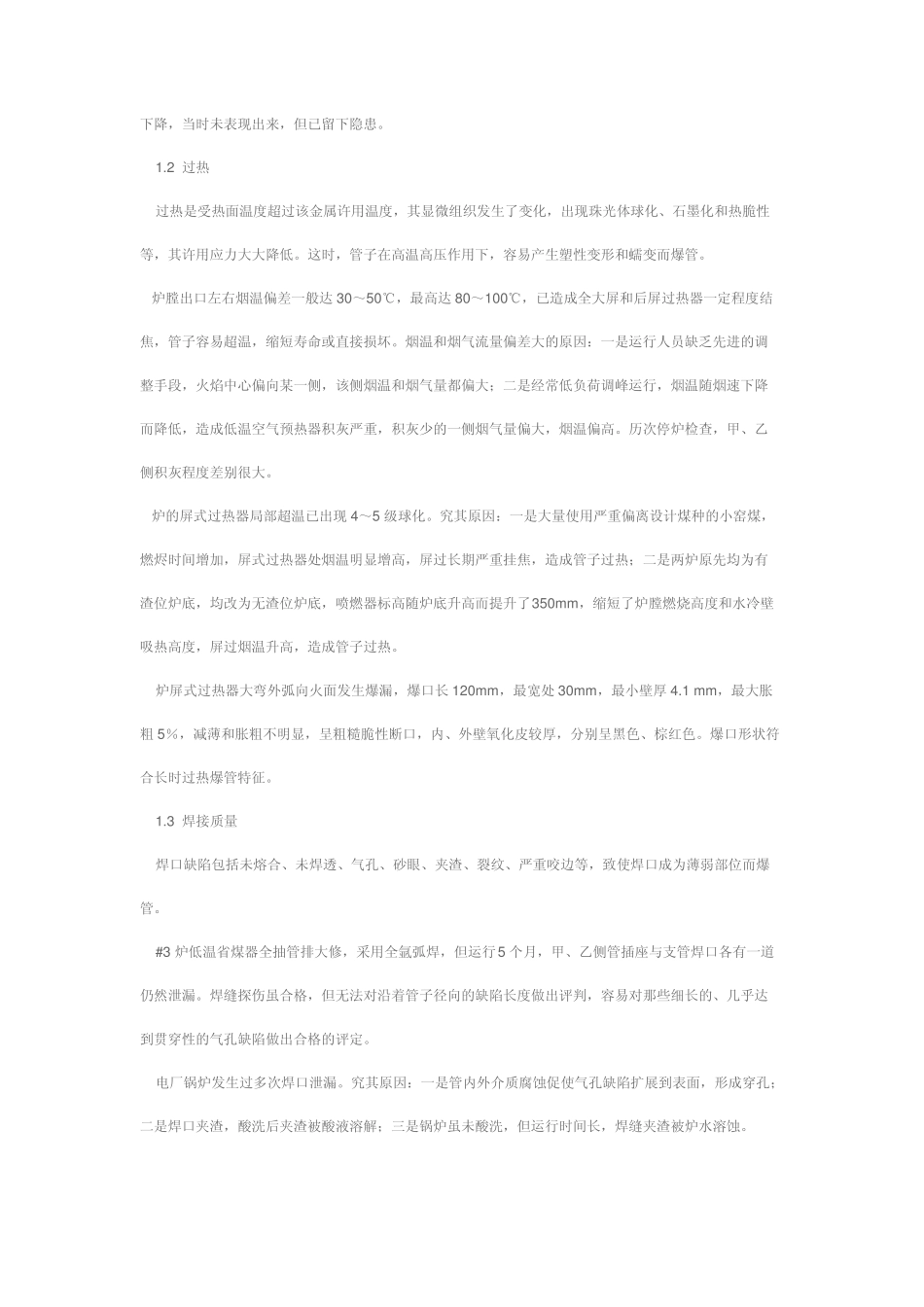

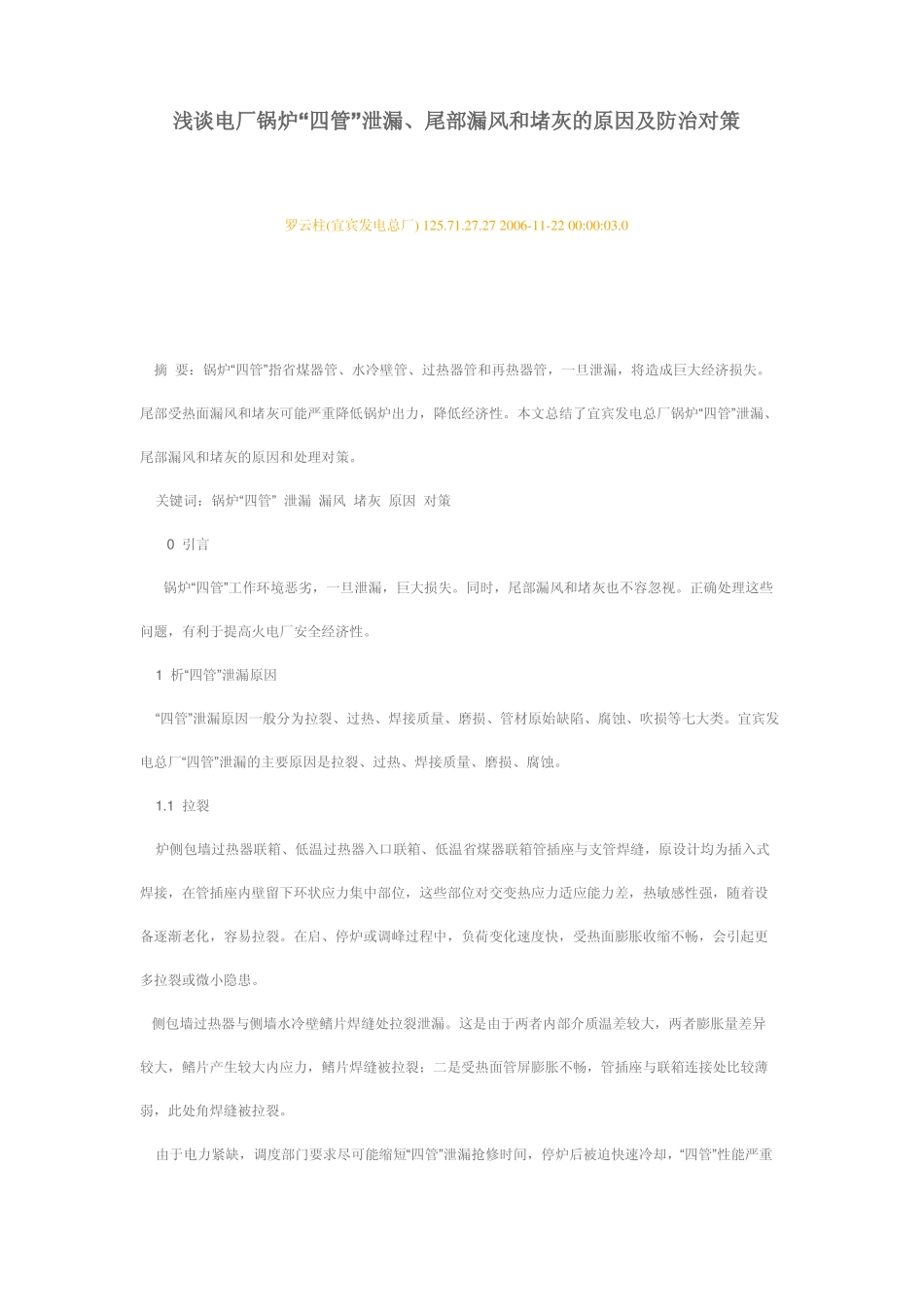

浅谈电厂锅炉“四管”泄漏、尾部漏风和堵灰的原因及防治对策罗云柱(宜宾发电总厂)125.71.27.272006-11-2200:00:03.0摘要：锅炉“四管”指省煤器管、水冷壁管、过热器管和再热器管，一旦泄漏，将造成巨大经济损失。尾部受热面漏风和堵灰可能严重降低锅炉出力，降低经济性。本文总结了宜宾发电总厂锅炉“四管”泄漏、尾部漏风和堵灰的原因和处理对策。关键词：锅炉“四管”泄漏漏风堵灰原因对策0引言锅炉“四管”工作环境恶劣，一旦泄漏，巨大损失。同时，尾部漏风和堵灰也不容忽视。正确处理这些问题，有利于提高火电厂安全经济性。1析“四管”泄漏原因“四管”泄漏原因一般分为拉裂、过热、焊接质量、磨损、管材原始缺陷、腐蚀、吹损等七大类。宜宾发电总厂“四管”泄漏的主要原因是拉裂、过热、焊接质量、磨损、腐蚀。1.1拉裂炉侧包墙过热器联箱、低温过热器入口联箱、低温省煤器联箱管插座与支管焊缝，原设计均为插入式焊接，在管插座内壁留下环状应力集中部位，这些部位对交变热应力适应能力差，热敏感性强，随着设备逐渐老化，容易拉裂。在启、停炉或调峰过程中，负荷变化速度快，受热面膨胀收缩不畅，会引起更多拉裂或微小隐患。侧包墙过热器与侧墙水冷壁鳍片焊缝处拉裂泄漏。这是由于两者内部介质温差较大，两者膨胀量差异较大，鳍片产生较大内应力，鳍片焊缝被拉裂；二是受热面管屏膨胀不畅，管插座与联箱连接处比较薄弱，此处角焊缝被拉裂。由于电力紧缺，调度部门要求尽可能缩短“四管”泄漏抢修时间，停炉后被迫快速冷却，“四管”性能严重下降，当时未表现出来，但已留下隐患。1.2过热过热是受热面温度超过该金属许用温度，其显微组织发生了变化，出现珠光体球化、石墨化和热脆性等，其许用应力大大降低。这时，管子在高温高压作用下，容易产生塑性变形和蠕变而爆管。炉膛出口左右烟温偏差一般达30～50℃，最高达80～100℃，已造成全大屏和后屏过热器一定程度结焦，管子容易超温，缩短寿命或直接损坏。烟温和烟气流量偏差大的原因：一是运行人员缺乏先进的调整手段，火焰中心偏向某一侧，该侧烟温和烟气量都偏大；二是经常低负荷调峰运行，烟温随烟速下降而降低，造成低温空气预热器积灰严重，积灰少的一侧烟气量偏大，烟温偏高。历次停炉检查，甲、乙侧积灰程度差别很大。炉的屏式过热器局部超温已出现4～5级球化。究其原因：一是大量使用严重偏离设计煤种的小窑煤，燃烬时间增加，屏式过热器处烟温明显增高，屏过长期严重挂焦，造成管子过热；二是两炉原先均为有渣位炉底，均改为无渣位炉底，喷燃器标高随炉底升高而提升了350mm，缩短了炉膛燃烧高度和水冷壁吸热高度，屏过烟温升高，造成管子过热。炉屏式过热器大弯外弧向火面发生爆漏，爆口长120mm，最宽处30mm，最小壁厚4.1mm，最大胀粗5％，减薄和胀粗不明显，呈粗糙脆性断口，内、外壁氧化皮较厚，分别呈黑色、棕红色。爆口形状符合长时过热爆管特征。1.3焊接质量焊口缺陷包括未熔合、未焊透、气孔、砂眼、夹渣、裂纹、严重咬边等，致使焊口成为薄弱部位而爆管。#3炉低温省煤器全抽管排大修，采用全氩弧焊，但运行5个月，甲、乙侧管插座与支管焊口各有一道仍然泄漏。焊缝探伤虽合格，但无法对沿着管子径向的缺陷长度做出评判，容易对那些细长的、几乎达到贯穿性的气孔缺陷做出合格的评定。电厂锅炉发生过多次焊口泄漏。究其原因：一是管内外介质腐蚀促使气孔缺陷扩展到表面，形成穿孔；二是焊口夹渣，酸洗后夹渣被酸液溶解；三是锅炉虽未酸洗，但运行时间长，焊缝夹渣被炉水溶蚀。1.4磨损磨损分为飞灰磨损和机械磨损，以飞灰磨损为主。飞灰磨损主要发生在省煤器、低温过热器、低温再热器等烟温较低的受热面上。磨损的主要原因：1.4.1防磨盖板脱落尾部受热面的前几排管子直接受烟气灰粒冲刷，其磨损较后面管排严重。少数位置防磨盖板固定不牢，或直接点焊于管子上，两者膨胀量不一致而脱落，管子受烟气冲刷磨损。1.4.2局部烟速过高管夹烧损变形后，管排散乱，促进管排积灰，在管排之间形成烟气走廊，局部烟速过高，加快管子磨损。1.4.3炉墙密封不严穿墙管在穿墙处密封不严，漏入冷风与烟气混合形成涡流，造成漏风...
