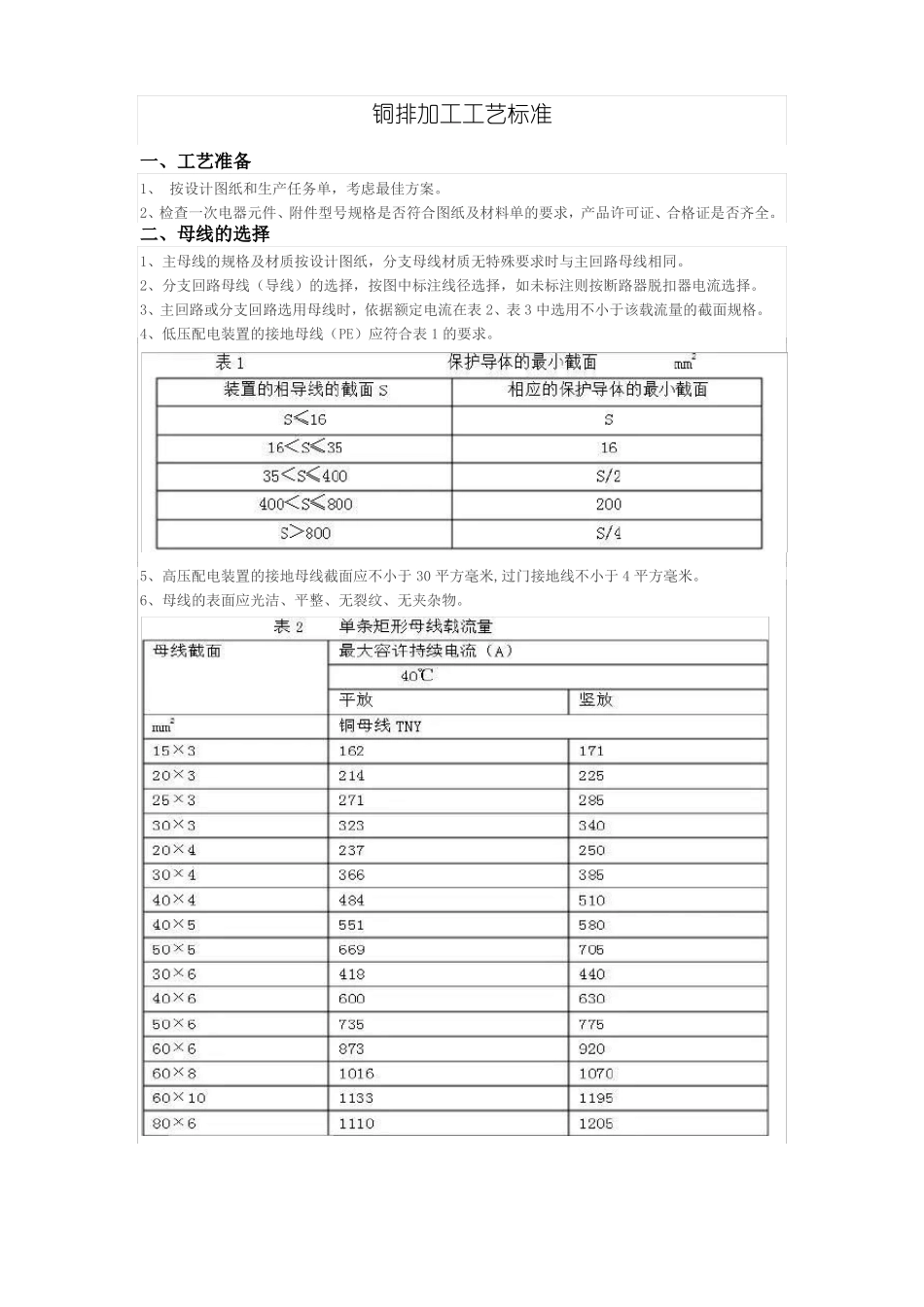

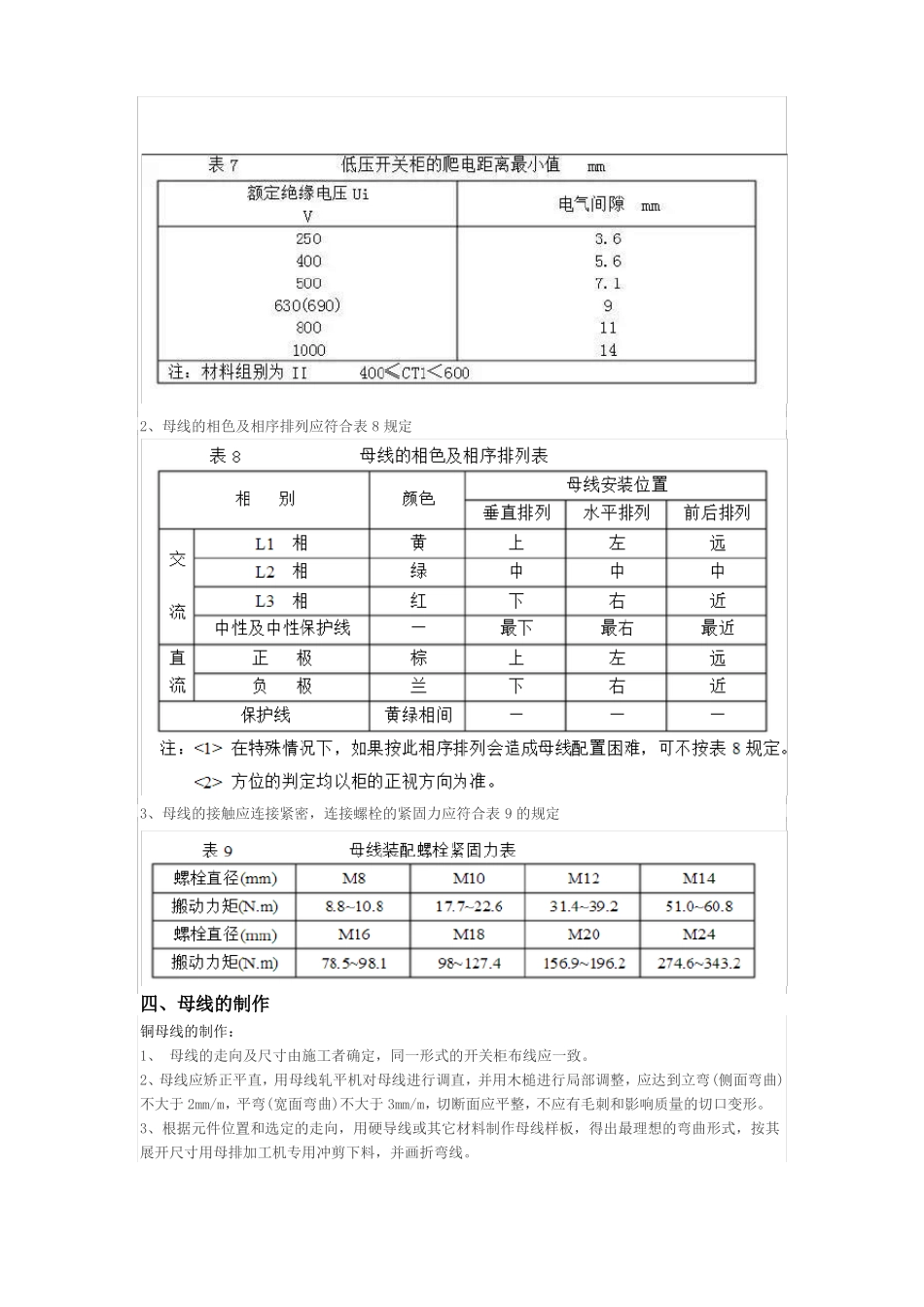

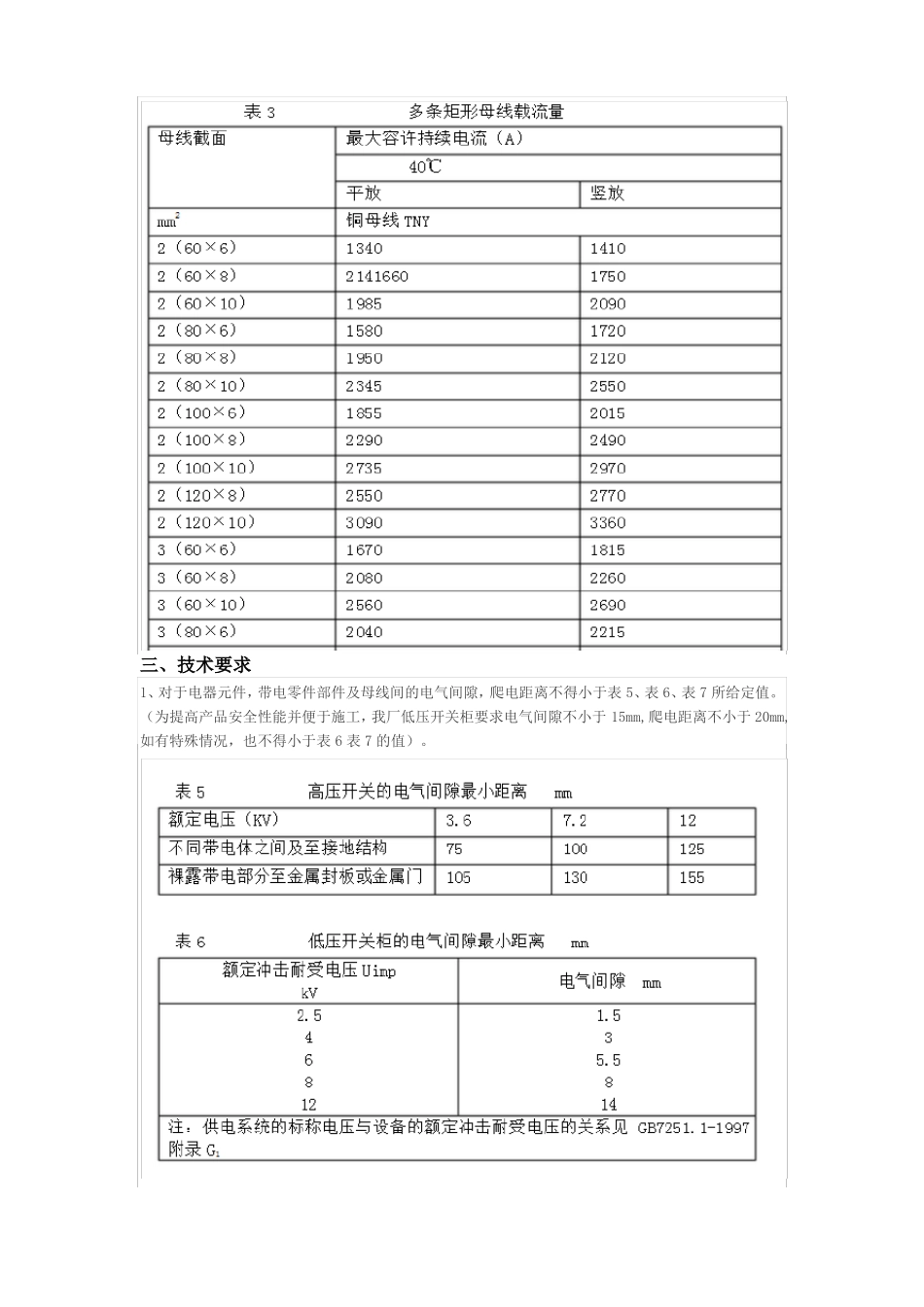

铜排加工工艺标准一、工艺准备1、按设计图纸和生产任务单，考虑最佳方案。2、检查一次电器元件、附件型号规格是否符合图纸及材料单的要求，产品许可证、合格证是否齐全。二、母线的选择1、主母线的规格及材质按设计图纸，分支母线材质无特殊要求时与主回路母线相同。2、分支回路母线（导线）的选择，按图中标注线径选择，如未标注则按断路器脱扣器电流选择。3、主回路或分支回路选用母线时，依据额定电流在表2、表3中选用不小于该载流量的截面规格。4、低压配电装置的接地母线（PE）应符合表1的要求。5、高压配电装置的接地母线截面应不小于30平方毫米,过门接地线不小于4平方毫米。6、母线的表面应光洁、平整、无裂纹、无夹杂物。三、技术要求1、对于电器元件，带电零件部件及母线间的电气间隙，爬电距离不得小于表5、表6、表7所给定值。（为提高产品安全性能并便于施工，我厂低压开关柜要求电气间隙不小于15mm,爬电距离不小于20mm,如有特殊情况，也不得小于表6表7的值）。2、母线的相色及相序排列应符合表8规定3、母线的接触应连接紧密，连接螺栓的紧固力应符合表9的规定四、母线的制作铜母线的制作：1、母线的走向及尺寸由施工者确定，同一形式的开关柜布线应一致。2、母线应矫正平直，用母线轧平机对母线进行调直，并用木槌进行局部调整，应达到立弯(侧面弯曲)不大于2mm/m，平弯(宽面弯曲)不大于3mm/m，切断面应平整，不应有毛刺和影响质量的切口变形。3、根据元件位置和选定的走向，用硬导线或其它材料制作母线样板，得出最理想的弯曲形式，按其展开尺寸用母排加工机专用冲剪下料，并画折弯线。4、母线表面应光洁、平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。5、母线弯曲型式应根据需要进行弯曲，共有如下三种基本弯曲型式，其弯曲型式及最小弯曲半径；注：母线扭转90°时其扭转部分的长度不应小于母线宽度的2.5～5倍。6、母线宜少直角弯曲，弯曲后不得有裂纹及显著的折皱，不允许用已弯曲过的母线在原折弯处又反方向折弯。7、多片母线的弯曲程度应一致，母线间应有与母线同等厚度的间隙。(特殊情况酌情处理)。8、母线弯曲处与搭接处应有10mm距离，在母线弯曲处或母线搭接处距支撑点应有大于或等于20mm的距离(受空间限制者除外)。五、冲孔(钻孔)1、先将母线需冲孔位置划好中心线，并用冲子冲一定位孔。2、根据具体情况用母线加工机或用钻床钻孔，母线连接头孔眼的直径应大于螺栓直径0.5～1mm。冲(钻)孔应垂直，不歪斜，孔眼间中心距离的误差不应大于0.5mm。3、不同宽度的铜母线冲(钻)孔数目和孔径大小见表12。4、冲孔(钻孔)后的毛刺不宜用锉刀锉磨，应用惚钻去除，深度不大于0.8mm。5、母线接触面应用压花调平模具进行处理，处理后的接触面部分应无氧化膜，经加工后其减少值，铜母线应不超过原截面3%。6、母线固定在绝缘子上时，其母线开孔应按下图进行。六、母线与电器元件之间的连接1、直接连接的要求：当元件的端子是平面时，母线连接可直接用螺栓紧固如图，但紧固件必须是钢制的。2、当元件接头是螺杆时，母线可直接连接在螺杆上，如下图，为防止松动，需加锁母，在锁母之间不得加垫圈。七、一次母线配线检查母线安装完毕后不应有应力，拆开检查应符合表13的要求八、母线热缩1、组合式变电站中三相母线应进行热缩处理。2、母线热缩管颜色应符合表8的规定。3、按母排规格选取合适的热缩管，并按照需要尺寸用壁纸刀下。4、将热缩管套在母排上，用热吹风机加热，直至热缩管紧套在母排上为止。5、套好后的热缩管应平整无褶皱。6、设备中零线与地线可不进行热缩处理，但应粘贴相应的接地和零线标志，宽40mm以下的母线贴Φ20mm标志，宽40mm以上(含40mm)贴Φ30mm标志。九、母线的组装1、母线与母线，母线与电器元件的连接，一律用贯穿螺栓紧固，贯穿螺栓紧固力应符合表9规定。2、母线的搭接接触面应保持清洁。(如有特殊要求可涂电力复合脂)3、母线平置时螺栓应由下至上穿，在其余情况下螺母应置于维修侧，在将弹簧垫圈压平后再旋转进半扣此力矩为宜，此时螺栓长度应露出螺母2～5扣。4、螺栓两侧均应用垫圈，相邻螺栓的垫圈间应有3mm的净距，螺母侧应装有弹簧垫圈或锁紧螺母...
