电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

防锈颜料的简单介绍VIP免费

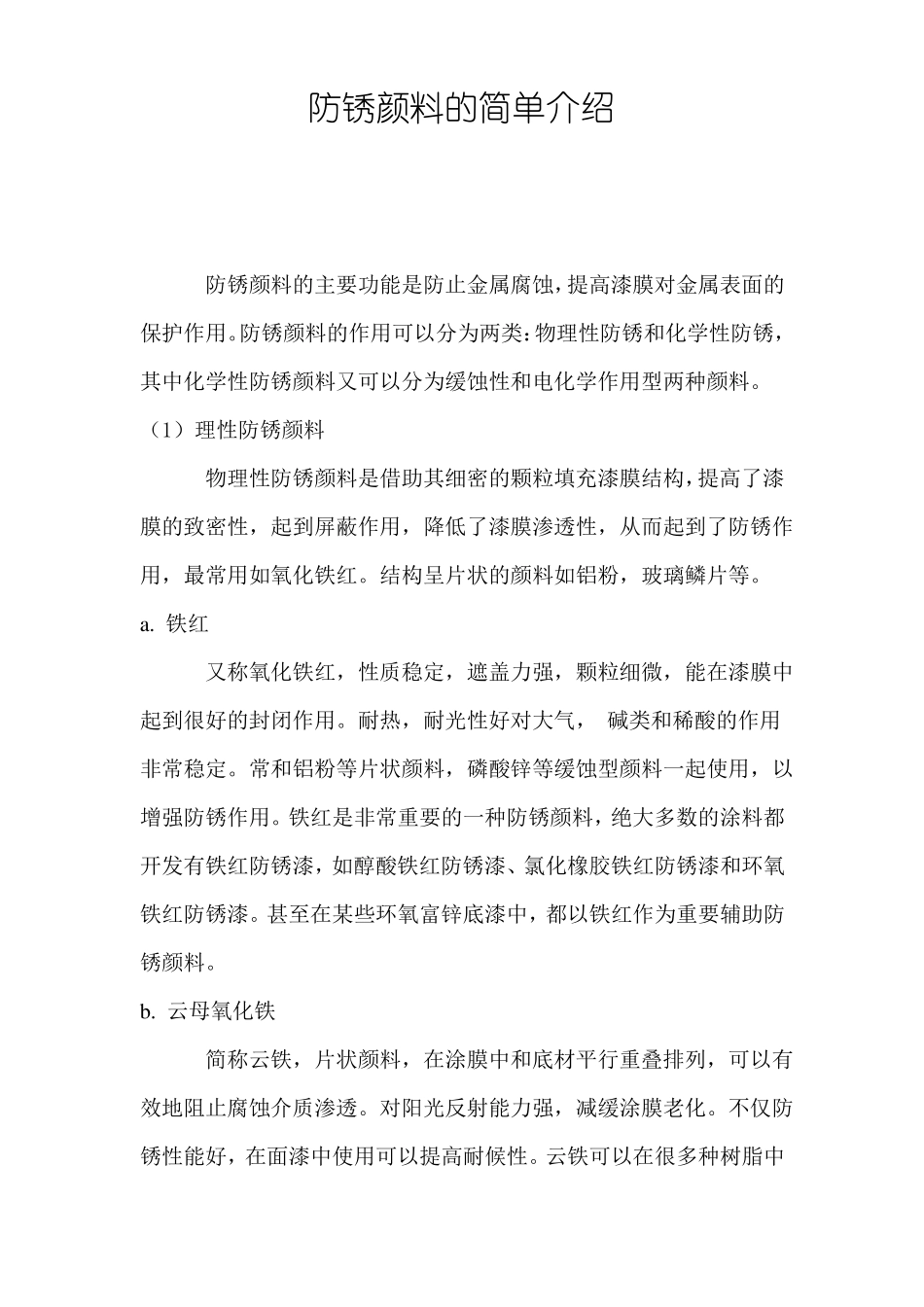

防锈颜料的简单介绍_第1页
1/7

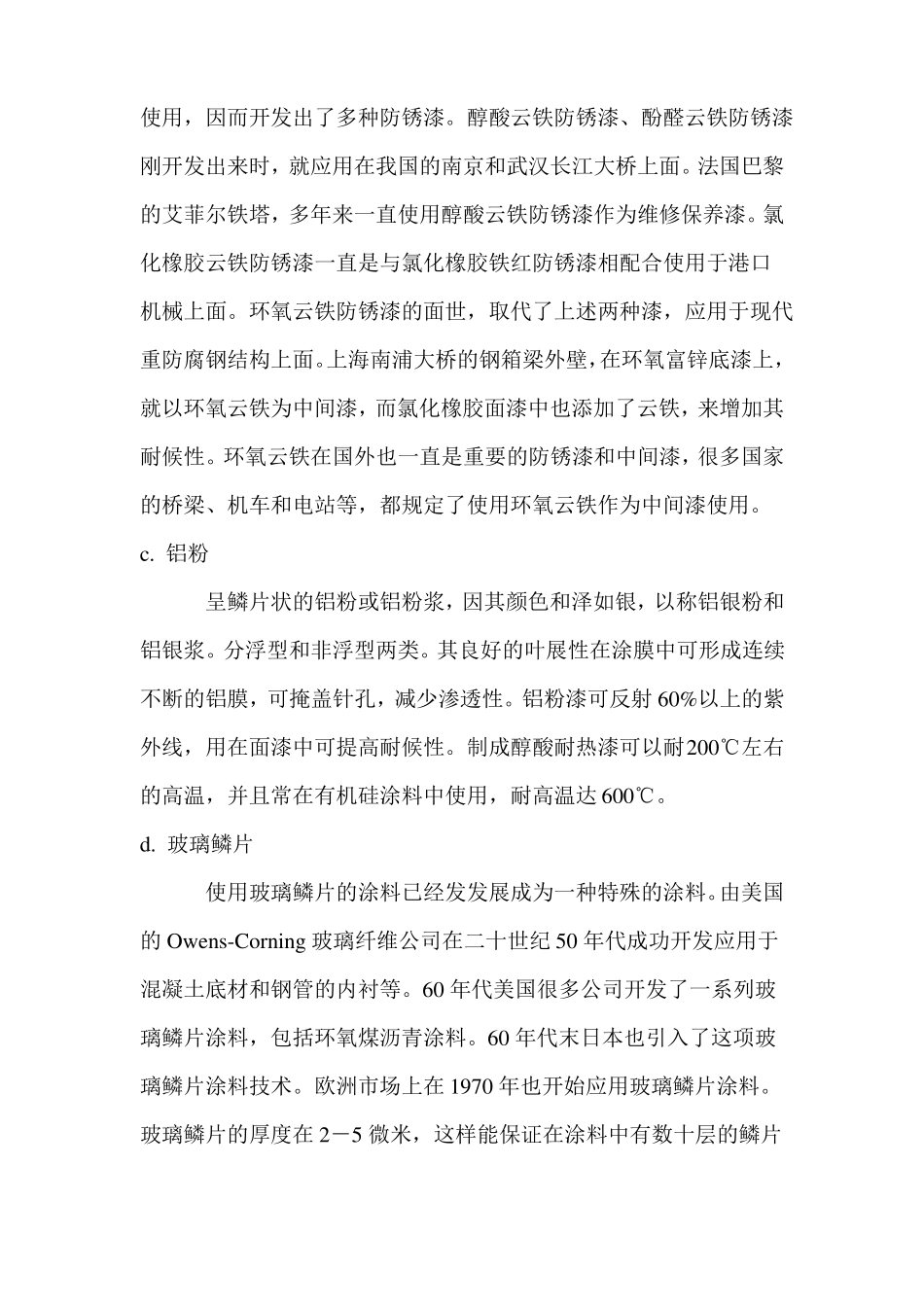

防锈颜料的简单介绍_第2页
2/7

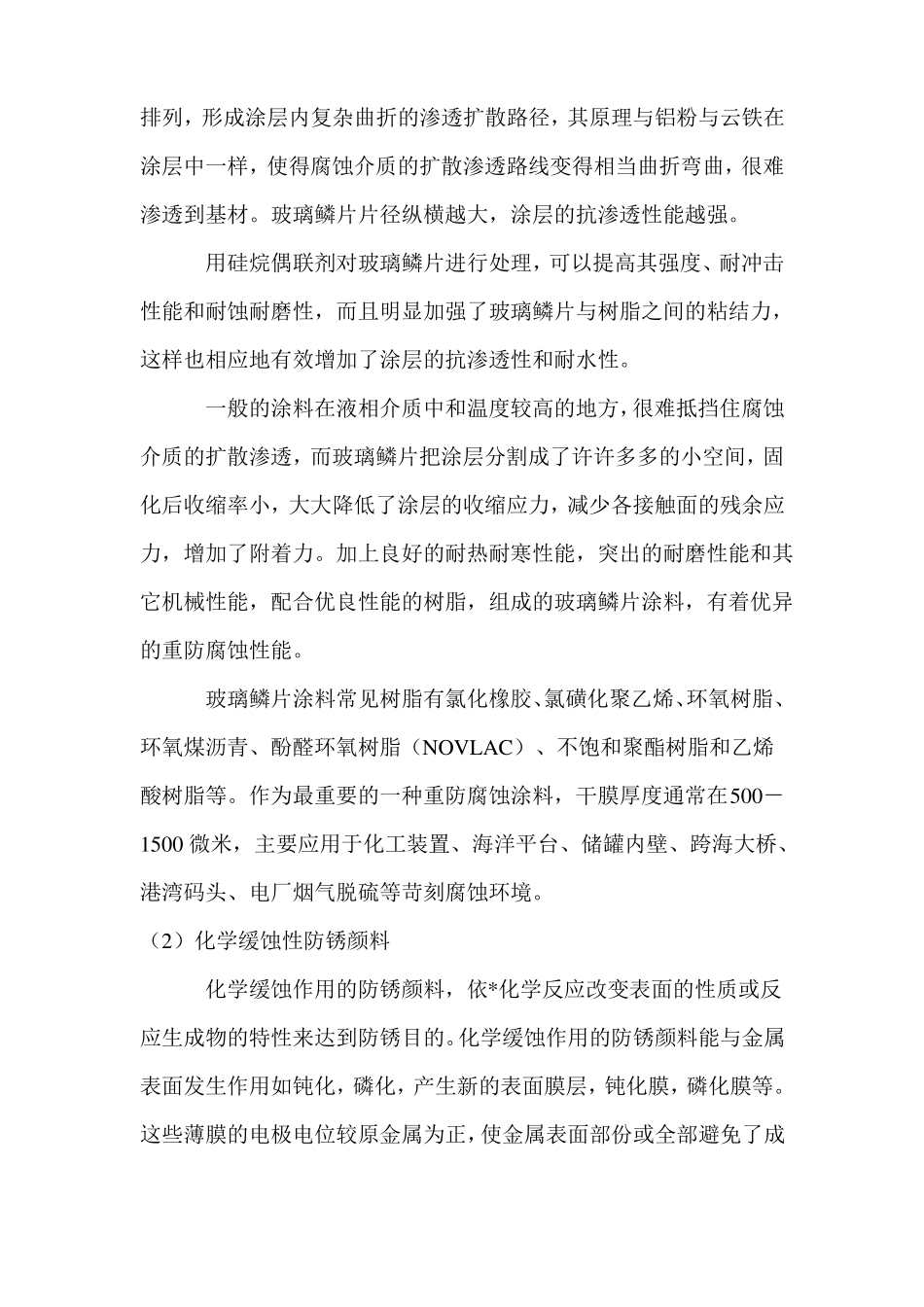

防锈颜料的简单介绍_第3页
3/7
防锈颜料的简单介绍防锈颜料的主要功能是防止金属腐蚀,提高漆膜对金属表面的保护作用。防锈颜料的作用可以分为两类:物理性防锈和化学性防锈,其中化学性防锈颜料又可以分为缓蚀性和电化学作用型两种颜料。(1)理性防锈颜料物理性防锈颜料是借助其细密的颗粒填充漆膜结构,提高了漆膜的致密性,起到屏蔽作用,降低了漆膜渗透性,从而起到了防锈作用,最常用如氧化铁红。结构呈片状的颜料如铝粉,玻璃鳞片等。a.铁红又称氧化铁红,性质稳定,遮盖力强,颗粒细微,能在漆膜中起到很好的封闭作用。耐热,耐光性好对大气,碱类和稀酸的作用非常稳定。常和铝粉等片状颜料,磷酸锌等缓蚀型颜料一起使用,以增强防锈作用。铁红是非常重要的一种防锈颜料,绝大多数的涂料都开发有铁红防锈漆,如醇酸铁红防锈漆、氯化橡胶铁红防锈漆和环氧铁红防锈漆。甚至在某些环氧富锌底漆中,都以铁红作为重要辅助防锈颜料。b.云母氧化铁简称云铁,片状颜料,在涂膜中和底材平行重叠排列,可以有效地阻止腐蚀介质渗透。对阳光反射能力强,减缓涂膜老化。不仅防锈性能好,在面漆中使用可以提高耐候性。云铁可以在很多种树脂中使用,因而开发出了多种防锈漆。醇酸云铁防锈漆、酚醛云铁防锈漆刚开发出来时,就应用在我国的南京和武汉长江大桥上面。法国巴黎的艾菲尔铁塔,多年来一直使用醇酸云铁防锈漆作为维修保养漆。氯化橡胶云铁防锈漆一直是与氯化橡胶铁红防锈漆相配合使用于港口机械上面。环氧云铁防锈漆的面世,取代了上述两种漆,应用于现代重防腐钢结构上面。上海南浦大桥的钢箱梁外壁,在环氧富锌底漆上,就以环氧云铁为中间漆,而氯化橡胶面漆中也添加了云铁,来增加其耐候性。环氧云铁在国外也一直是重要的防锈漆和中间漆,很多国家的桥梁、机车和电站等,都规定了使用环氧云铁作为中间漆使用。c.铝粉呈鳞片状的铝粉或铝粉浆,因其颜色和泽如银,以称铝银粉和铝银浆。分浮型和非浮型两类。其良好的叶展性在涂膜中可形成连续不断的铝膜,可掩盖针孔,减少渗透性。铝粉漆可反射60%以上的紫外线,用在面漆中可提高耐候性。制成醇酸耐热漆可以耐200℃左右的高温,并且常在有机硅涂料中使用,耐高温达600℃。d.玻璃鳞片使用玻璃鳞片的涂料已经发发展成为一种特殊的涂料。由美国的Owens-Corning玻璃纤维公司在二十世纪50年代成功开发应用于混凝土底材和钢管的内衬等。60年代美国很多公司开发了一系列玻璃鳞片涂料,包括环氧煤沥青涂料。60年代末日本也引入了这项玻璃鳞片涂料技术。欧洲市场上在1970年也开始应用玻璃鳞片涂料。玻璃鳞片的厚度在2-5微米,这样能保证在涂料中有数十层的鳞片排列,形成涂层内复杂曲折的渗透扩散路径,其原理与铝粉与云铁在涂层中一样,使得腐蚀介质的扩散渗透路线变得相当曲折弯曲,很难渗透到基材。玻璃鳞片片径纵横越大,涂层的抗渗透性能越强。用硅烷偶联剂对玻璃鳞片进行处理,可以提高其强度、耐冲击性能和耐蚀耐磨性,而且明显加强了玻璃鳞片与树脂之间的粘结力,这样也相应地有效增加了涂层的抗渗透性和耐水性。一般的涂料在液相介质中和温度较高的地方,很难抵挡住腐蚀介质的扩散渗透,而玻璃鳞片把涂层分割成了许许多多的小空间,固化后收缩率小,大大降低了涂层的收缩应力,减少各接触面的残余应力,增加了附着力。加上良好的耐热耐寒性能,突出的耐磨性能和其它机械性能,配合优良性能的树脂,组成的玻璃鳞片涂料,有着优异的重防腐蚀性能。玻璃鳞片涂料常见树脂有氯化橡胶、氯磺化聚乙烯、环氧树脂、环氧煤沥青、酚醛环氧树脂(NOVLAC)、不饱和聚酯树脂和乙烯酸树脂等。作为最重要的一种重防腐蚀涂料,干膜厚度通常在500-1500微米,主要应用于化工装置、海洋平台、储罐内壁、跨海大桥、港湾码头、电厂烟气脱硫等苛刻腐蚀环境。(2)化学缓蚀性防锈颜料化学缓蚀作用的防锈颜料,依*化学反应改变表面的性质或反应生成物的特性来达到防锈目的。化学缓蚀作用的防锈颜料能与金属表面发生作用如钝化,磷化,产生新的表面膜层,钝化膜,磷化膜等。这些薄膜的电极电位较原金属为正,使金属表面部份或全部避免了成为阳极的可能性;另外薄膜上存在许多微孔,便于漆...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

防锈颜料的简单介绍

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
