中考专题4：根据要求画电路图VIP专享VIP免费

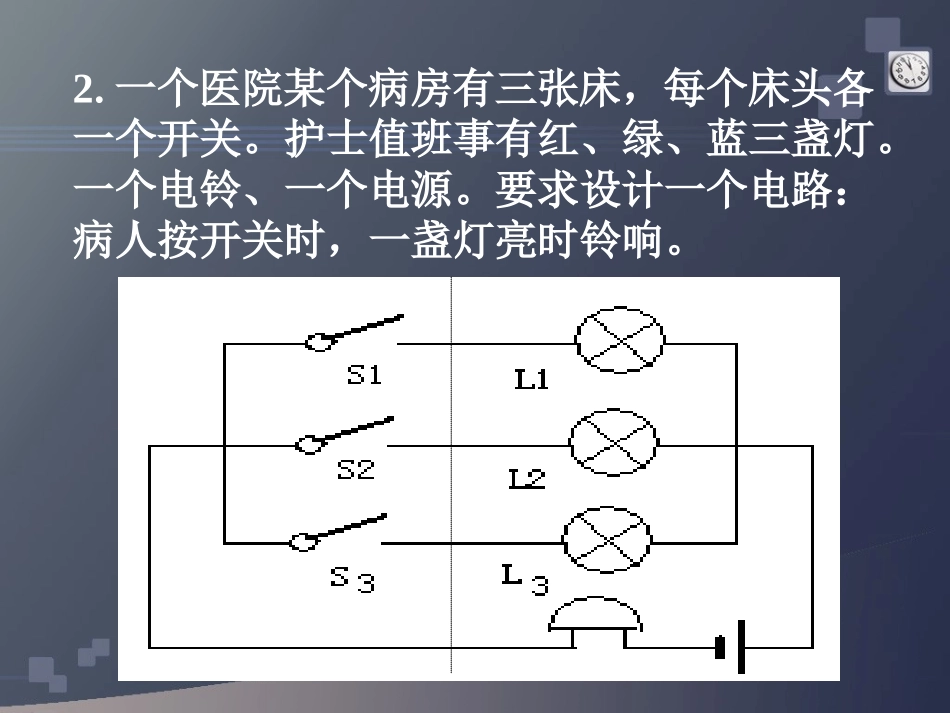

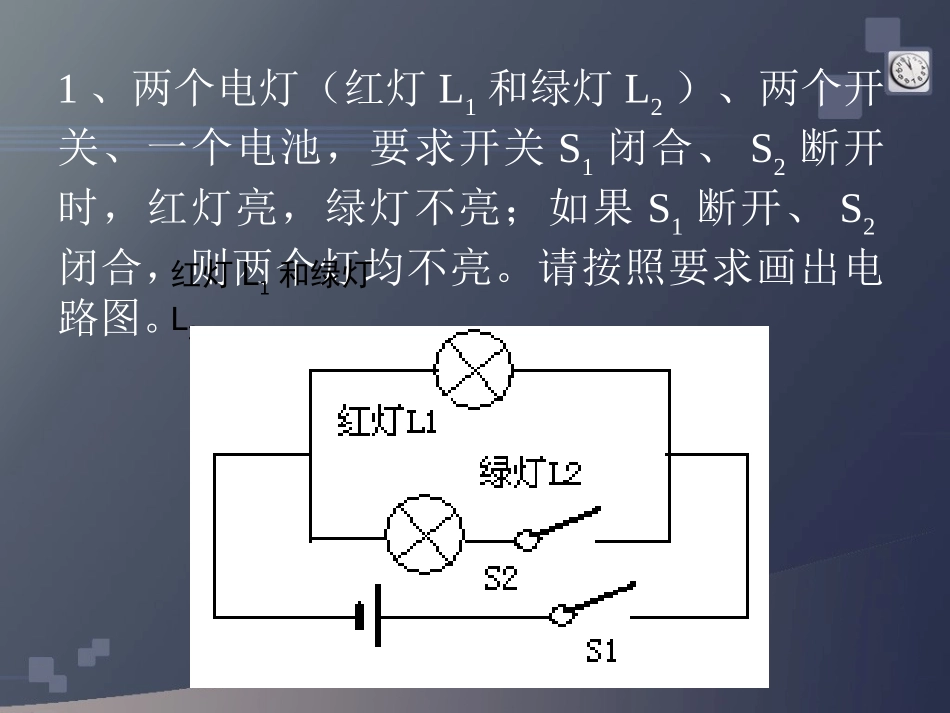

1、两个电灯（红灯L1和绿灯L2）、两个开关、一个电池，要求开关S1闭合、S2断开时，红灯亮，绿灯不亮；如果S1断开、S2闭合，则两个灯均不亮。请按照要求画出电路图。红灯L1和绿灯L22.一个医院某个病房有三张床，每个床头各一个开关。护士值班事有红、绿、蓝三盏灯。一个电铃、一个电源。要求设计一个电路：病人按开关时，一盏灯亮时铃响。病房b3、一个工厂前后两个收发室，各有一个开关，一个电铃。A收发室有电源。设计一个电路。要求：A收发室按开关，B收发室铃响。B收发室按开关A收发室铃响。收发室AB4、学校前后门各一个开关，收发室内有两个灯，一个电源，一个电铃。要求：前后门按开关时能知道是哪个门来人。收发室5、一个学校两个教学楼一个电源，每个楼各有一个开关，一个电铃。要求：闭合任何一个开关两个铃都响。怎样设计电路。教学楼6、小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯就决定去旅游。请按上述要求在右边虚线方框中设计此投票机的电路（请在开关旁边注明控制开关的人）小明和父母7、某住宅有前、后两个门，都可以隔窗看到。请你给这家设计一个电路，要求无论哪个门旁的开关闭合，都能在客厅听到门铃声，以便主人出去给各人开门。现有器材：电池组一个，开关两个，电铃一个，导线若干。电池组放在客厅中。试画出你的设计电路前后两个门8、给你一个电池组、两只开关、一只灯泡、导线若干，设计一个电路，要求：要使灯泡发光，只要任意闭合其中一只开关就行；要使灯泡熄灭，必须两只开关都断开。试画出电路图。前后两个门9、一个电吹风如图。只闭合S2时吹冷风，只闭合S1时无热无风，闭合S1、S2时吹热风。设计出符合要求的电路。电吹风10、一个实验田旁边，一个值班室。平时灯亮铃不响。当牛把实验田周围导线碰断进入实验田时，灯亮铃响。按要求设计电路（值班室还有电源和一个开关）牛实验田11、面板上有红、绿灯各一个，三个拨动开关S1、S2、S3。为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表。根据实验情况，画出盒内的电路图。盒内的电路图12、一个控制电路的封闭部件上有A、B、C三个接线柱。一个电灯、一个电铃。当用导线连AB时，铃响灯不亮。连AC时，灯亮铃不响。连BC时，灯不亮，铃不响。画出部件内部的电路图。盒内的电路图13、一个电路，两个开关、两盏灯。只闭合S1时，两灯均亮。当S1、S2都闭合时，只有一盏灯亮，画出电路图。a14、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。但是，如果有人夜晚出来，没有灯有很不方便。现有一种自动控制的楼道灯，当夜晚天黑之后，有人走动时灯才能亮，白天，无论发出多大的声音，电灯也会“无动于衷”。这是因为在控制开关中装有“声敏”、“光敏”开关。请你试着画这中楼道灯的光路图。楼道灯15.地下停车场,工作人员可以通过操纵室内的开关,使想存车的司机通过看入口处的红绿灯变可以知车场内是否有空车位;红灯亮,无车位,绿灯亮,有车位.请你设计一个满足需要的电路.停车场16、.某次物理竞赛有三个小组参加决赛．现请你设计一个用于抢答题的电路，要求：不论哪一个组按开关，电铃都能发出声音，而且指示灯会告诉主持人是第几组按的开关，试画出电路图．竞赛b17现有两盏电灯、一个电铃、一个电池组及导线若干，试按下列要求将各有关电路元件填入如图中的适当位置：①按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；②按下开关S1、S2时，电路中任何一盏灯都不亮；③按下开关S1、S3时，电路中两盏灯都亮．18.为了确保学生进出校门的安全，在校门中安装了工作电压都是220伏的红、绿交通灯，且公路上的灯东西方向均能看到。要求：开关中的触片P与A连接时，公路上的绿灯和正对校门的红灯同时发光；当开关中的触片P与B连接时，公路上的红灯和正对校门的绿灯同时发光。请在图中补充连接出正确的电路图。1919.现有小灯泡L1和L2，开关S1和S2，电源和导线若...
