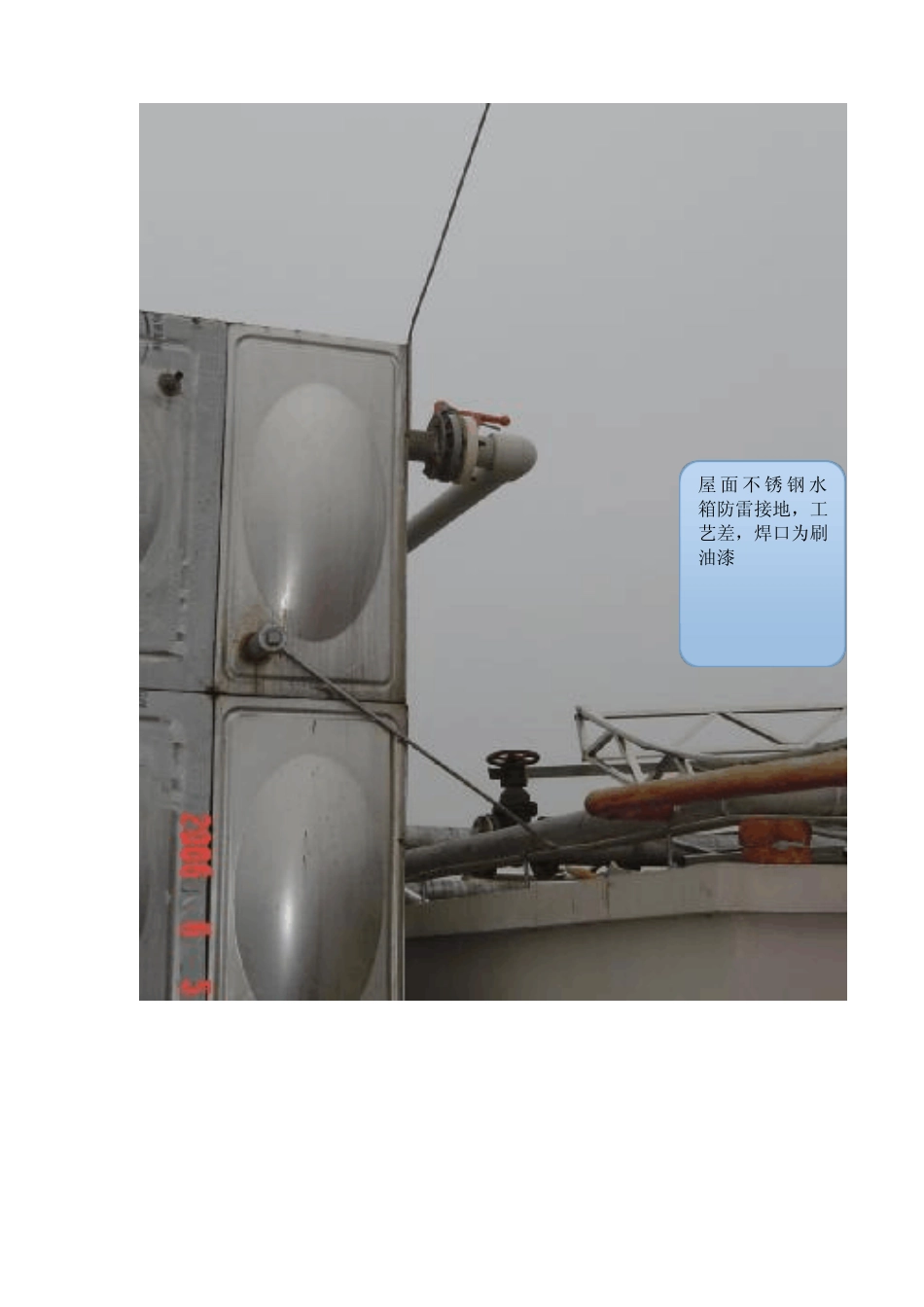

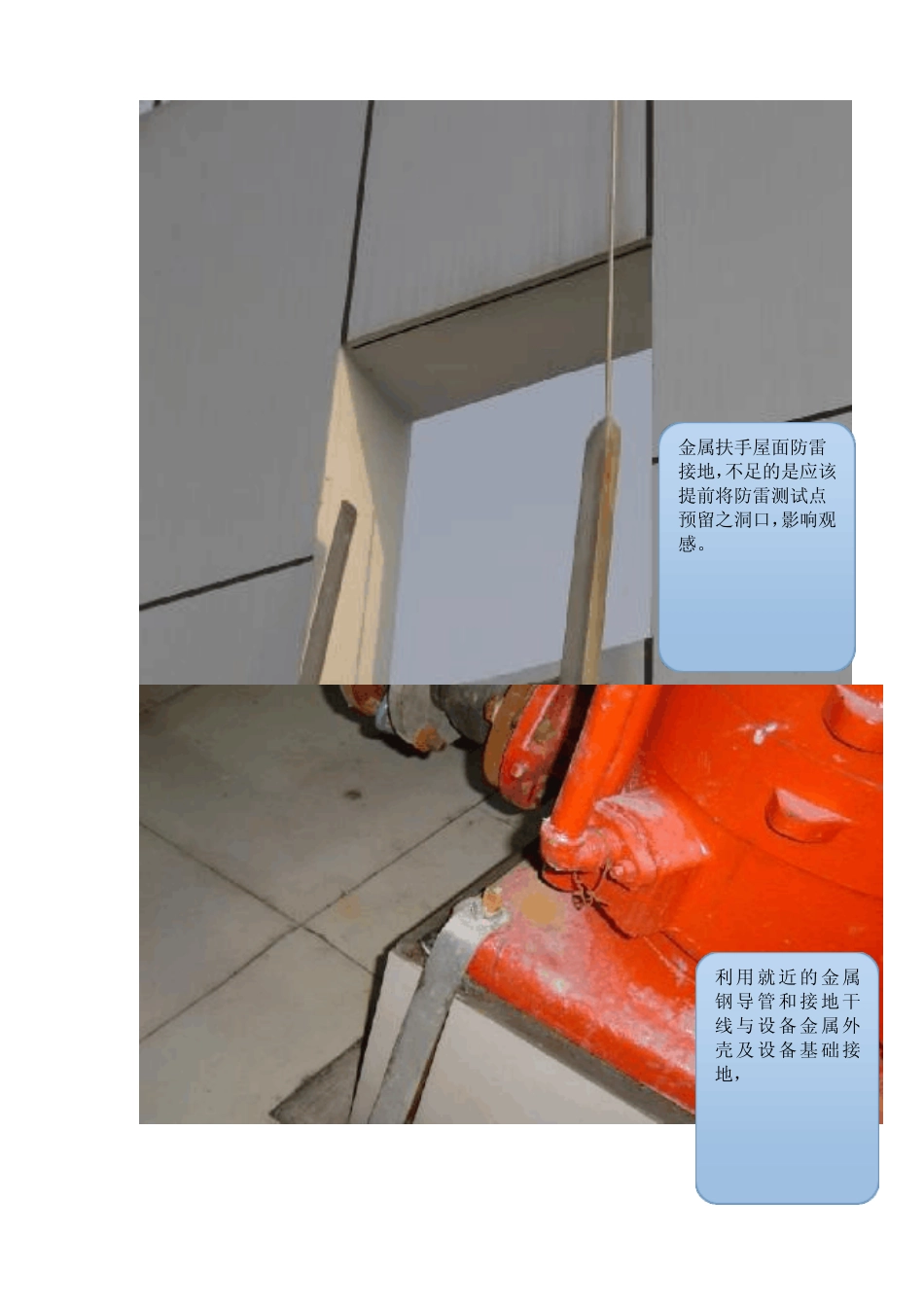

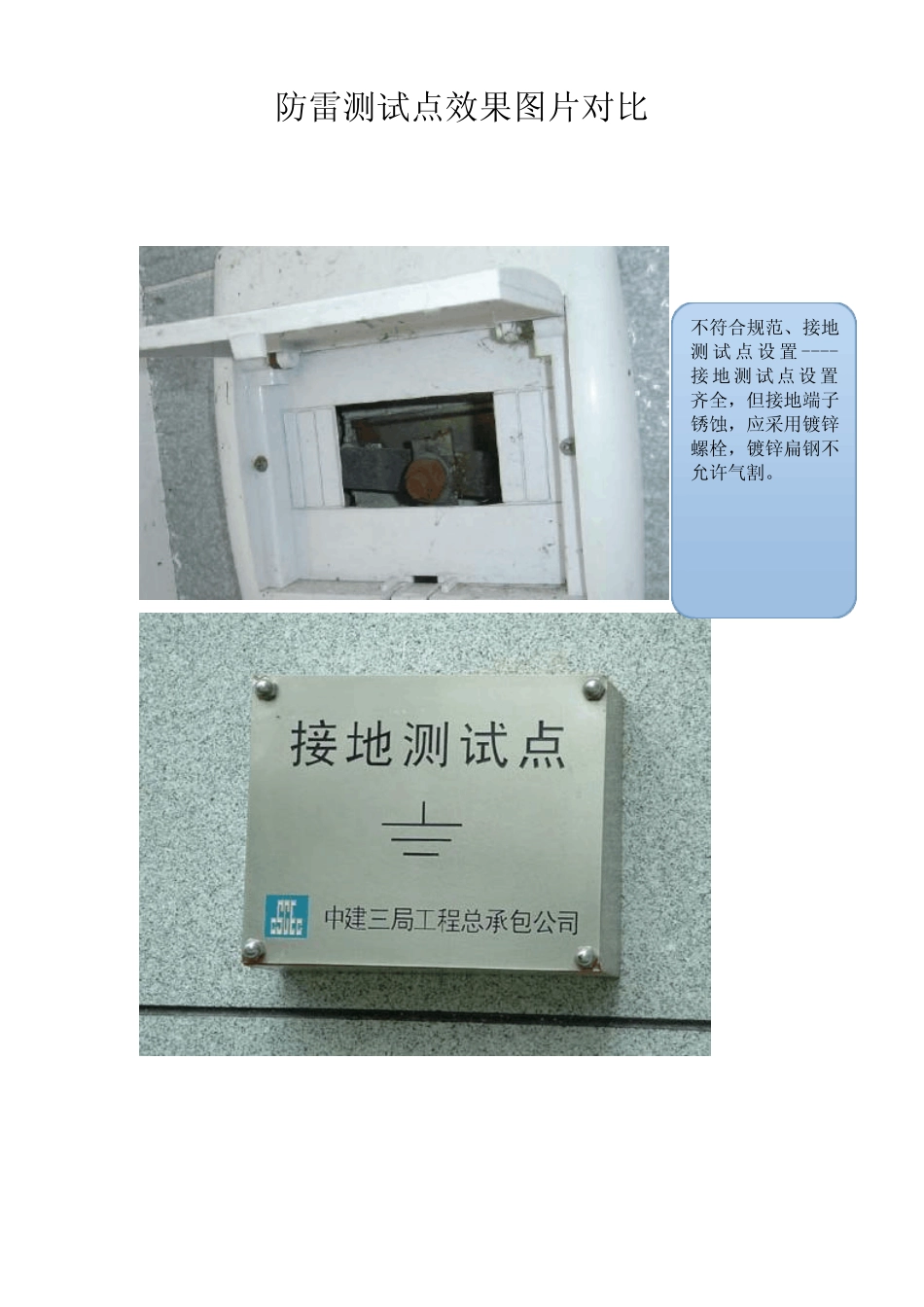

防雷测试点效果图片对比不符合规范、接地测试点设置----接地测试点设置齐全，但接地端子锈蚀，应采用镀锌螺栓，镀锌扁钢不允许气割。屋面不锈钢水箱防雷接地，工艺差，焊口为刷油漆金属扶手屋面防雷接地，不足的是应该提前将防雷测试点预留之洞口，影响观感。利用就近的金属钢导管和接地干线与设备金属外壳及设备基础接地，采用接地导线专用接头跨接（如图）并应做接地标记。变压器基础槽钢与接地干线连接（焊接点未做防腐处理）重型设备严禁安装在吊顶的龙骨上嵌入吊顶棚上格栅荧光灯等严禁安装在吊顶的龙骨上落地式的配电柜槽钢基础，高出地面50mm以上，底座周围封闭严密，柜面平整，符合要求并排控制箱排列整齐、美观，固定可靠，平整度符合要求线槽与箱、柜连接出线护口处理。箱内排线整齐，导线分色处理，回路编号齐全，PE、PN排完整，电缆制作干包头，活动箱门和本体可靠连接；合格箱内排线杂乱，导线未分色处理，无专用接地、接零端子排，无回路编号，活动箱门和本体未连接。极差不符合要求，箱内配线不整齐，线头裸露，配线不留余量，不符合要求，接线端子与导线截面不匹配。电线凌乱、箱底部有大量积水，严重隐患。端子接线数量多于2根。不符合要求，需增加端子排。电管排列整齐，固定点间距均匀，固定牢固，连接可靠，转线盒布置合理;跨接线齐全，接地可靠。符合要求配电柜、配箱接地线规范要求接法，合格
