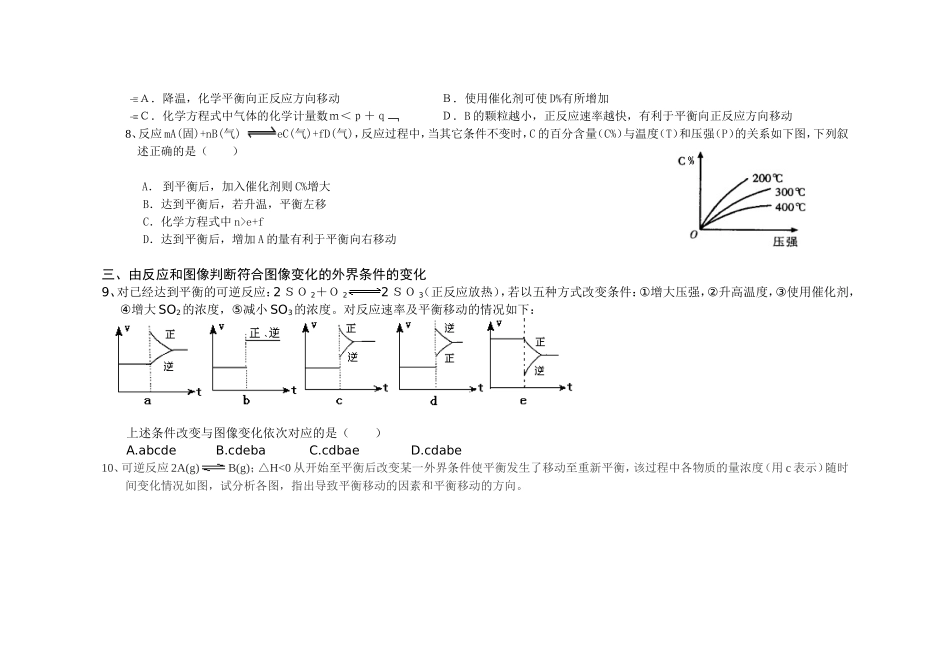

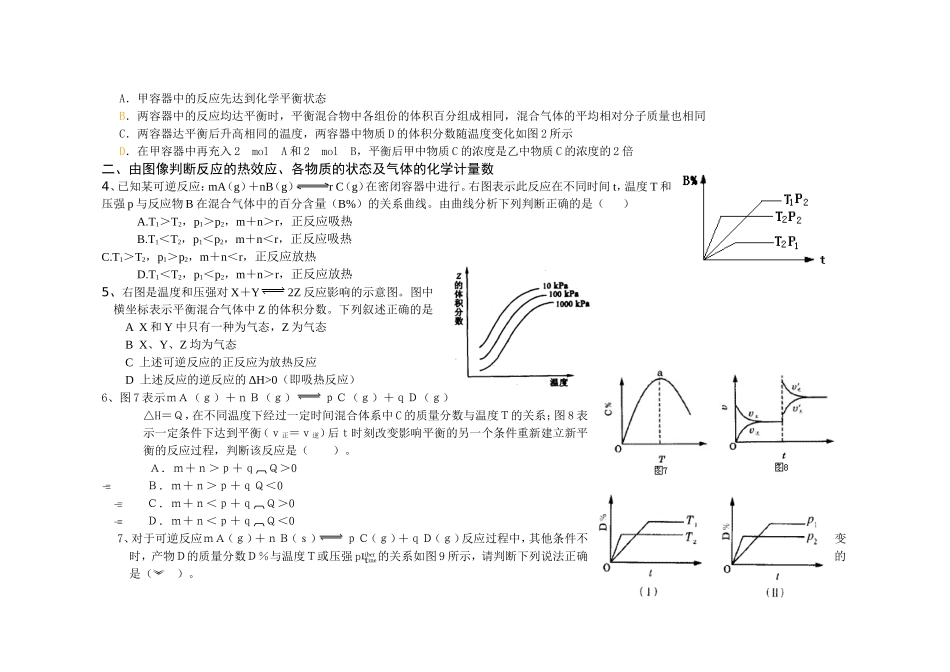

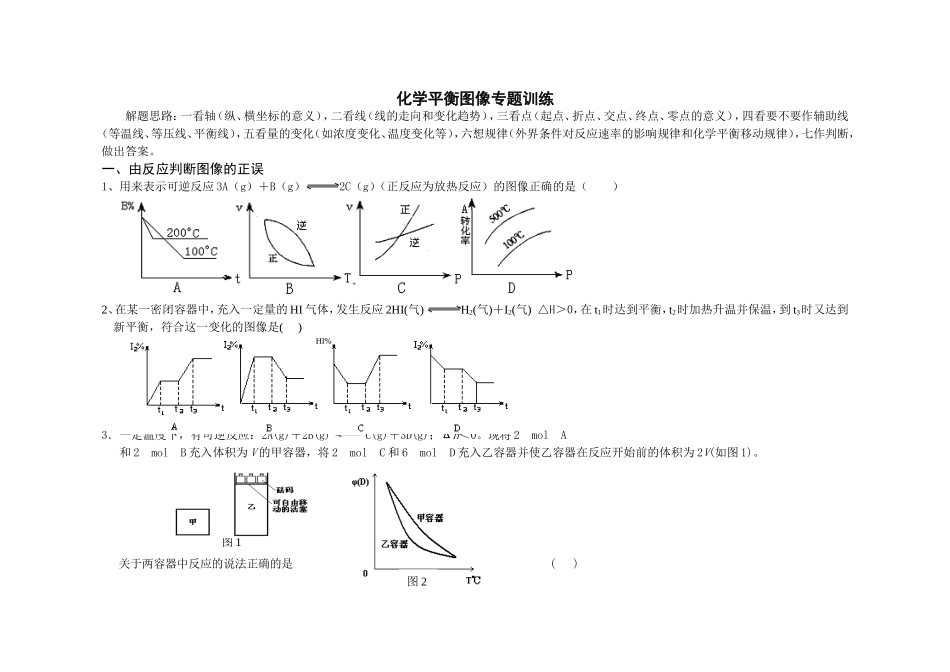

图1化学平衡图像专题训练解题思路：一看轴（纵、横坐标的意义），二看线（线的走向和变化趋势），三看点（起点、折点、交点、终点、零点的意义），四看要不要作辅助线（等温线、等压线、平衡线），五看量的变化（如浓度变化、温度变化等），六想规律（外界条件对反应速率的影响规律和化学平衡移动规律），七作判断，做出答案。一、由反应判断图像的正误1、用来表示可逆反应3A（g）＋B（g）2C（g）（正反应为放热反应）的图像正确的是（）2、在某一密闭容器中，充入一定量的HI气体，发生反应2HI(气)H2(气)＋I2(气)△H＞0，在t1时达到平衡，t2时加热升温并保温，到t3时又达到新平衡，符合这一变化的图像是()3．一定温度下，有可逆反应：2A(g)＋2B(g)C(g)＋3D(g)；ΔH＜0。现将2molA和2molB充入体积为V的甲容器，将2molC和6molD充入乙容器并使乙容器在反应开始前的体积为2V(如图1)。关于两容器中反应的说法正确的是()HI%图2A．甲容器中的反应先达到化学平衡状态B．两容器中的反应均达平衡时，平衡混合物中各组份的体积百分组成相同，混合气体的平均相对分子质量也相同C．两容器达平衡后升高相同的温度，两容器中物质D的体积分数随温度变化如图2所示D．在甲容器中再充入2molA和2molB，平衡后甲中物质C的浓度是乙中物质C的浓度的2倍二、由图像判断反应的热效应、各物质的状态及气体的化学计量数4、已知某可逆反应：mA（g）＋nB（g）rC（g）在密闭容器中进行。右图表示此反应在不同时间t，温度T和压强p与反应物B在混合气体中的百分含量（B%）的关系曲线。由曲线分析下列判断正确的是（）A.T1＞T2，p1＞p2，m＋n＞r，正反应吸热B.T1＜T2，p1＜p2，m＋n＜r，正反应吸热C.T1＞T2，p1＞p2，m＋n＜r，正反应放热D.T1＜T2，p1＜p2，m＋n＞r，正反应放热5、右图是温度和压强对X＋Y2Z反应影响的示意图。图中横坐标表示平衡混合气体中Z的体积分数。下列叙述正确的是AX和Y中只有一种为气态，Z为气态BX、Y、Z均为气态C上述可逆反应的正反应为放热反应D上述反应的逆反应的ΔH>0（即吸热反应）6、图7表示ｍＡ（ｇ）＋ｎＢ（ｇ）ｐＣ（ｇ）＋ｑＤ（ｇ）△H＝Ｑ，在不同温度下经过一定时间混合体系中C的质量分数与温度Ｔ的关系；图8表示一定条件下达到平衡（ｖ正＝ｖ逆）后ｔ时刻改变影响平衡的另一个条件重新建立新平衡的反应过程，判断该反应是（）。Ａ．ｍ＋ｎ＞ｐ＋ｑＱ＞0Ｂ．ｍ＋ｎ＞ｐ＋ｑＱ＜0Ｃ．ｍ＋ｎ＜ｐ＋ｑＱ＞0Ｄ．ｍ＋ｎ＜ｐ＋ｑＱ＜07、对于可逆反应ｍＡ（ｇ）＋ｎＢ（ｓ）ｐＣ（ｇ）＋ｑＤ（ｇ）反应过程中，其他条件不变时，产物Ｄ的质量分数Ｄ％与温度Ｔ或压强p的关系如图9所示，请判断下列说法正确的是（）。Ａ．降温，化学平衡向正反应方向移动Ｂ．使用催化剂可使D%有所增加Ｃ．化学方程式中气体的化学计量数ｍ＜ｐ＋ｑＤ．B的颗粒越小，正反应速率越快，有利于平衡向正反应方向移动8、反应mA(固)+nB(气)eC(气)+fD(气)，反应过程中，当其它条件不变时，C的百分含量（C%）与温度（T）和压强（P）的关系如下图，下列叙述正确的是（）A．到平衡后，加入催化剂则C%增大B．达到平衡后，若升温，平衡左移C．化学方程式中n>e+fD．达到平衡后，增加A的量有利于平衡向右移动三、由反应和图像判断符合图像变化的外界条件的变化9、对已经达到平衡的可逆反应：2ＳＯ2＋Ｏ22ＳＯ3（正反应放热），若以五种方式改变条件：①增大压强，②升高温度，③使用催化剂，④增大SO2的浓度，⑤减小SO3的浓度。对反应速率及平衡移动的情况如下：上述条件改变与图像变化依次对应的是（）A.abcdeB.cdebaC.cdbaeD.cdabe10、可逆反应2A(g)B(g)；△H<0从开始至平衡后改变某一外界条件使平衡发生了移动至重新平衡，该过程中各物质的量浓度（用c表示）随时间变化情况如图，试分析各图，指出导致平衡移动的因素和平衡移动的方向。四、由反应和图像判断图像中的坐标或曲线的化学意义11、右图表示不同温度和压强对可逆反应2L（g）2M（g）＋N（g）（正反应吸热）的影响，P1＜P2，图中y轴表示的意义可能是（）①一定条件下L的转化率②气体混合物中M的百分含量③气体混合物中L的百分含量④气体混合...
