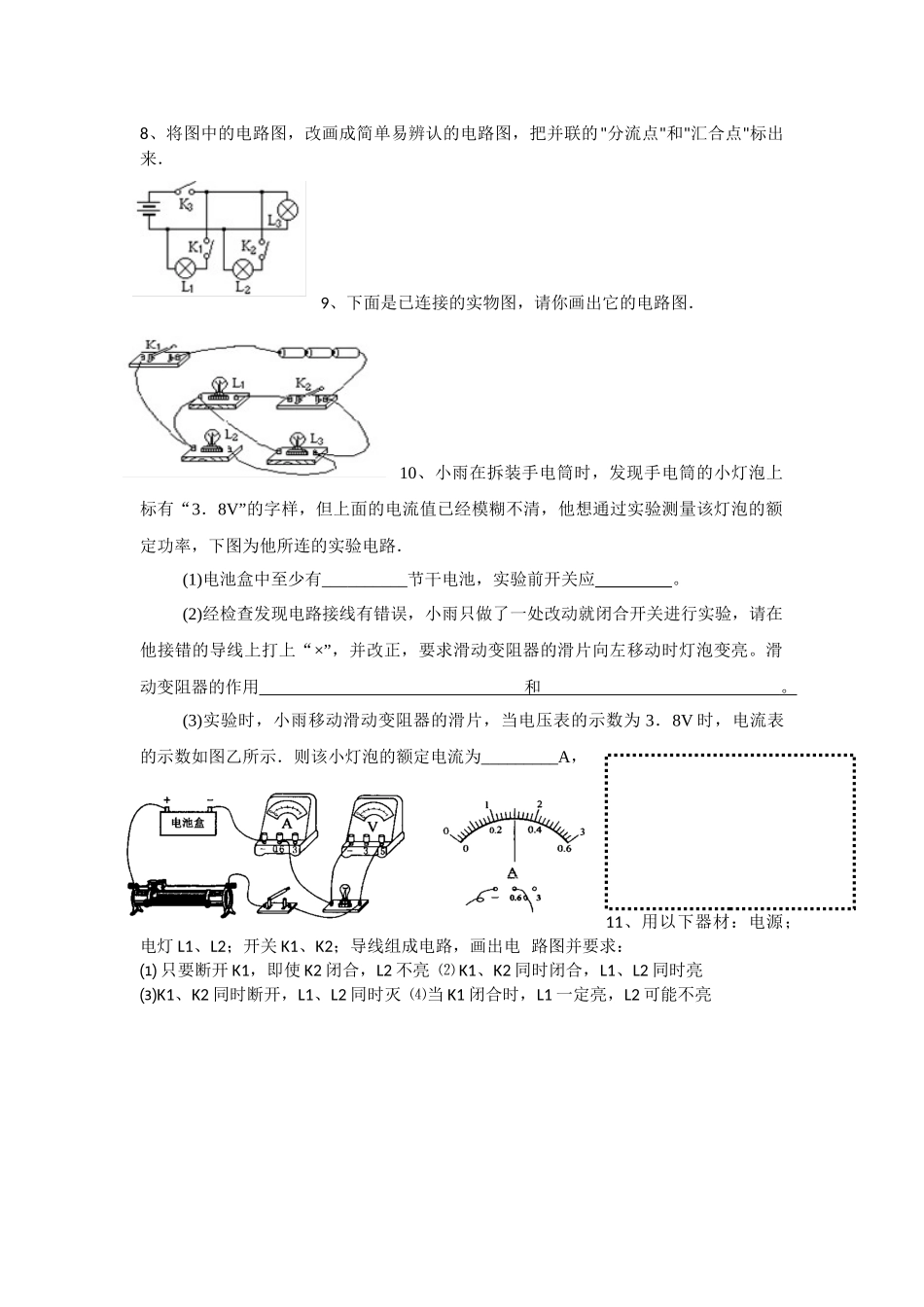

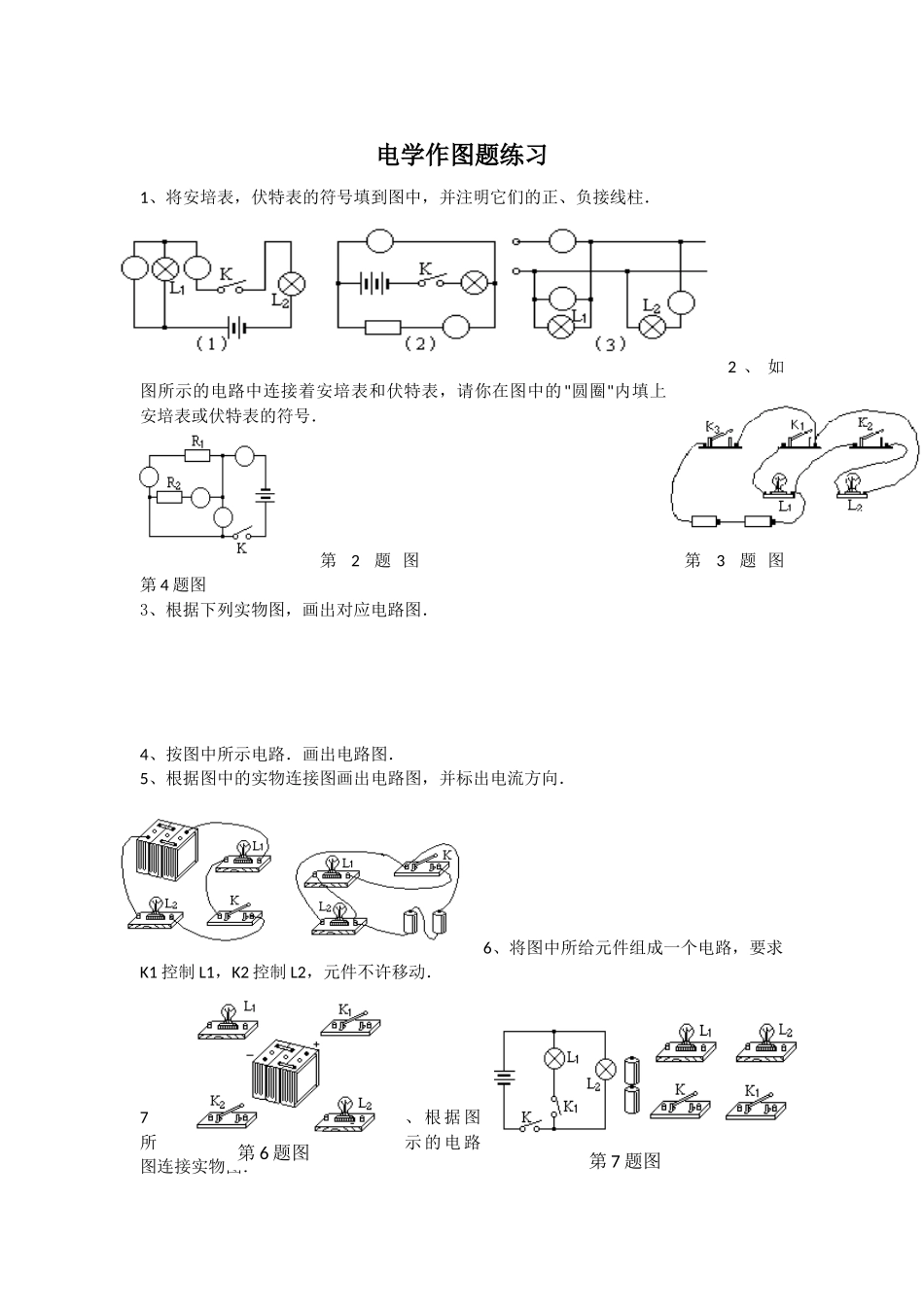

电学作图题练习1、将安培表，伏特表的符号填到图中，并注明它们的正、负接线柱．2、如图所示的电路中连接着安培表和伏特表，请你在图中的"圆圈"内填上安培表或伏特表的符号．第2题图第3题图第4题图3、根据下列实物图，画出对应电路图．4、按图中所示电路．画出电路图．5、根据图中的实物连接图画出电路图，并标出电流方向．6、将图中所给元件组成一个电路，要求K1控制L1，K2控制L2，元件不许移动．7、根据图所示的电路图连接实物图．第6题图第7题图8、将图中的电路图，改画成简单易辨认的电路图，把并联的"分流点"和"汇合点"标出来．9、下面是已连接的实物图，请你画出它的电路图．10、小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3．8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，下图为他所连的实验电路．(1)电池盒中至少有__________节干电池，实验前开关应。(2)经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验，请在他接错的导线上打上“×”，并改正，要求滑动变阻器的滑片向左移动时灯泡变亮。滑动变阻器的作用和。(3)实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3．8V时，电流表的示数如图乙所示．则该小灯泡的额定电流为_________A，11、用以下器材：电源；电灯L1、L2；开关K1、K2；导线组成电路，画出电路图并要求：⑴只要断开K1，即使K2闭合，L2不亮⑵K1、K2同时闭合，L1、L2同时亮K1⑶、K2同时断开，L1、L2同时灭⑷当K1闭合时，L1一定亮，L2可能不亮
