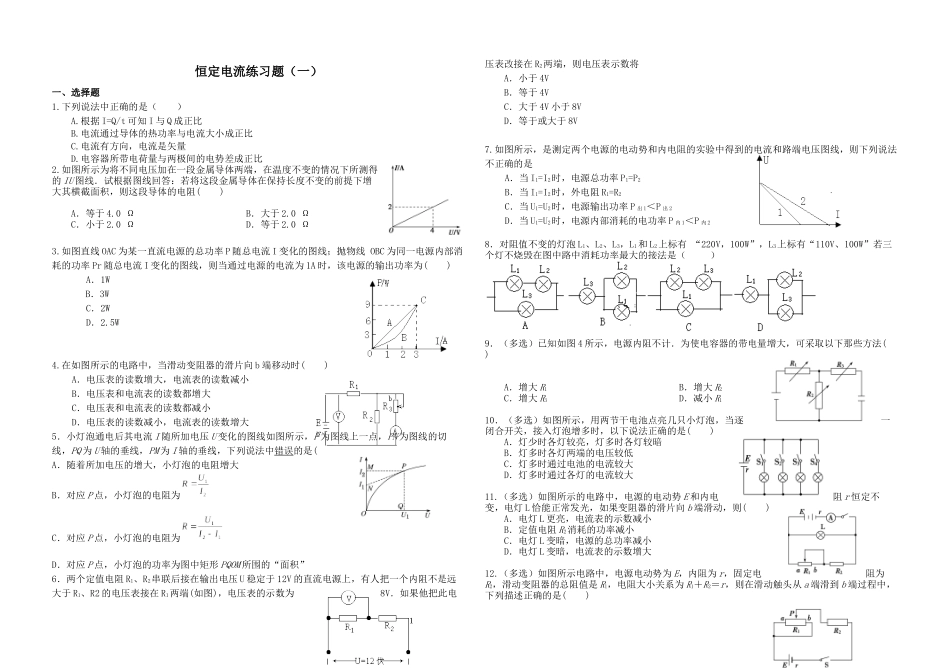

恒定电流练习题(一)_第1页
1/2

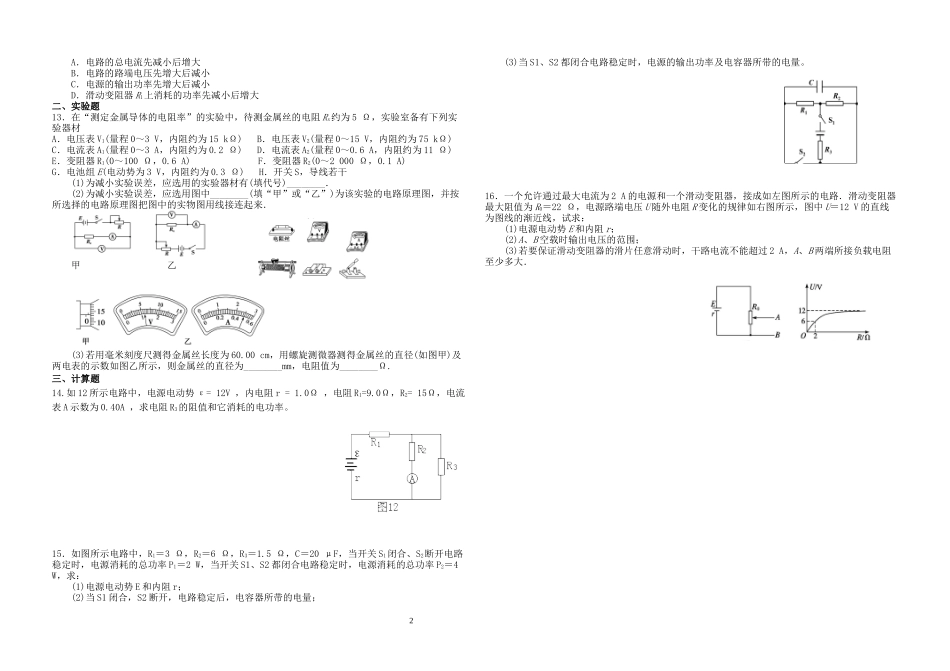

恒定电流练习题(一)_第2页
2/2
1恒定电流练习题(一)一、选择题1.下列说法中正确的是()A.根据I=Q/t可知I与Q成正比B.电流通过导体的热功率与电流大小成正比C.电流有方向,电流是矢量D.电容器所带电荷量与两极间的电势差成正比2.如图所示为将不同电压加在一段金属导体两端,在温度不变的情况下所测得的IU图线.试根据图线回答:若将这段金属导体在保持长度不变的前提下增大其横截面积,则这段导体的电阻()A.等于4.0ΩB.大于2.0ΩC.小于2.0ΩD.等于2.0Ω3.如图直线OAC为某一直流电源的总功率P随总电流I变化的图线;抛物线OBC为同一电源内部消耗的功率Pr随总电流I变化的图线,则当通过电源的电流为1A时,该电源的输出功率为()A.1WB.3WC.2WD.2.5W4.在如图所示的电路中,当滑动变阻器的滑片向b端移动时()A.电压表的读数增大,电流表的读数减小B.电压表和电流表的读数都增大C.电压表和电流表的读数都减小D.电压表的读数减小,电流表的读数增大5.小灯泡通电后其电流I随所加电压U变化的图线如图所示,P为图线上一点,PN为图线的切线,PQ为U轴的垂线,PM为I轴的垂线,下列说法中错误的是()A.随着所加电压的增大,小灯泡的电阻增大B.对应P点,小灯泡的电阻为C.对应P点,小灯泡的电阻为D.对应P点,小灯泡的功率为图中矩形PQOM所围的“面积”6.两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上,有人把一个内阻不是远大于R1、R2的电压表接在R1两端(如图),电压表的示数为8V.如果他把此电压表改接在R2两端,则电压表示数将A.小于4VB.等于4VC.大于4V小于8VD.等于或大于8V7.如图所示,是测定两个电源的电动势和内电阻的实验中得到的电流和路端电压图线,则下列说法不正确的是A.当I1=I2时,电源总功率P1=P2B.当I1=I2时,外电阻R1=R2C.当U1=U2时,电源输出功率P出1<P出2D.当U1=U2时,电源内部消耗的电功率P内1<P内28.对阻值不变的灯泡L1、L2、L3,L1和L2上标有“220V,100W”,L3上标有“110V、100W”若三个灯不烧毁在图中路中消耗功率最大的接法是()9.(多选)已知如图4所示,电源内阻不计.为使电容器的带电量增大,可采取以下那些方法()A.增大R1B.增大R2C.增大R3D.减小R110.(多选)如图所示,用两节干电池点亮几只小灯泡,当逐一闭合开关,接入灯泡增多时,以下说法正确的是()A.灯少时各灯较亮,灯多时各灯较暗B.灯多时各灯两端的电压较低C.灯多时通过电池的电流较大D.灯多时通过各灯的电流较大11.(多选)如图所示的电路中,电源的电动势E和内电阻r恒定不变,电灯L恰能正常发光,如果变阻器的滑片向b端滑动,则()A.电灯L更亮,电流表的示数减小B.定值电阻R2消耗的功率减小C.电灯L变暗,电源的总功率减小D.电灯L变暗,电流表的示数增大12.(多选)如图所示电路中,电源电动势为E,内阻为r,固定电阻为R2,滑动变阻器的总阻值是R1,电阻大小关系为R1+R2=r,则在滑动触头从a端滑到b端过程中,下列描述正确的是()2A.电路的总电流先减小后增大B.电路的路端电压先增大后减小C.电源的输出功率先增大后减小D.滑动变阻器R1上消耗的功率先减小后增大二、实验题13.在“测定金属导体的电阻率”的实验中,待测金属丝的电阻Rx约为5Ω,实验室备有下列实验器材A.电压表V1(量程0~3V,内阻约为15kΩ)B.电压表V2(量程0~15V,内阻约为75kΩ)C.电流表A1(量程0~3A,内阻约为0.2Ω)D.电流表A2(量程0~0.6A,内阻约为11Ω)E.变阻器R1(0~100Ω,0.6A)F.变阻器R2(0~2000Ω,0.1A)G.电池组E(电动势为3V,内阻约为0.3Ω)H.开关S,导线若干(1)为减小实验误差,应选用的实验器材有(填代号)________.(2)为减小实验误差,应选用图中________(填“甲”或“乙”)为该实验的电路原理图,并按所选择的电路原理图把图中的实物图用线接连起来.甲乙(3)若用毫米刻度尺测得金属丝长度为60.00cm,用螺旋测微器测得金属丝的直径(如图甲)及两电表的示数如图乙所示,则金属丝的直径为________mm,电阻值为________Ω.三、计算题14.如12所示电路中,电源电动势ε=12V,内电阻r=1.0Ω,电阻R1=9.0Ω,R2=15Ω,电流表A示数为0.40A,求电阻R3的阻值和它消耗的电功率。15.如图所示电路中...
