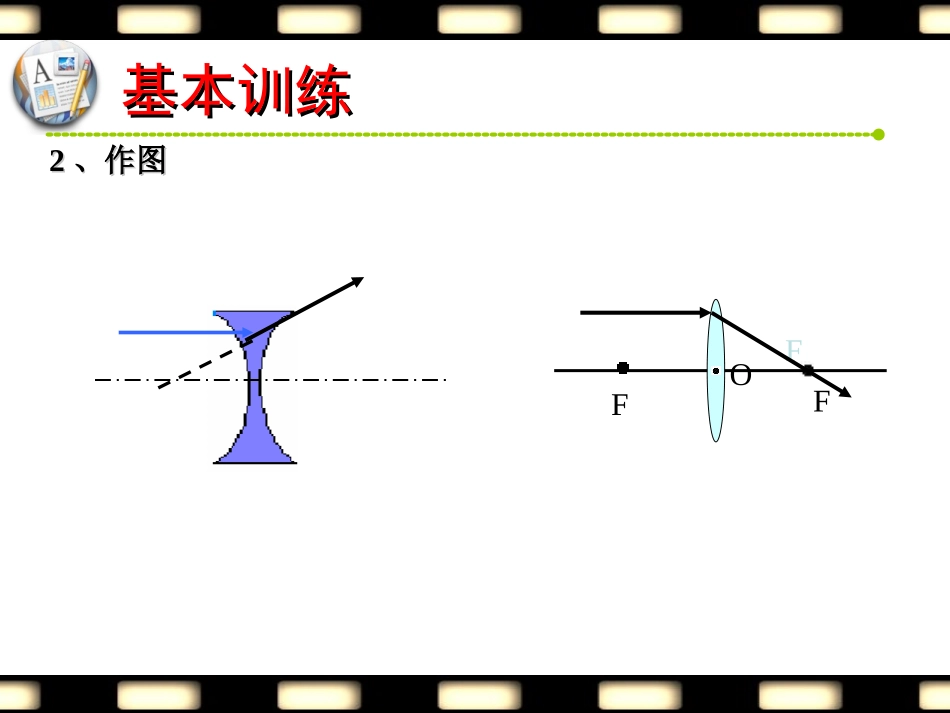

基本训练基本训练F22、作图、作图基本训练基本训练FOF第二课时4.5凸透镜成像主讲人吴学红•1、会探究凸透镜成像规律.•2、会运用凸透镜成像规律解题..导新定向导新定向学习目标学习目标尝试题1、什么是物距和像距？2、如何探究凸透镜成像规律？学教新课学教新课物距(u)：物体到凸透镜光心的距离。FFFF2f2f2f2fffff物距物距uu像距像距vv2F2F2F2F像距(v)：像到凸透镜光心的距离。一、凸透镜成像基本概念科学探究—凸透镜成像规律凸透镜所成的像与哪些因素有关？【提出问题】凸透镜所成的像可能与物距有关很近较远很远【猜想与假设】科学探究—凸透镜成像规律实验器材物距物距uu像距像距vvS2=50.00cmS2=20.00cmS2=70.00cm【设计实验】科学探究—凸透镜成像规律【设计实验】物距与焦距的关系物距u(cm)像的性质像距v(cm)像与物位置关系虚实大小倒正u>2f3525f2f3525f2fu=2fu=ff2fV>u正立虚像同侧放大V>u【得出结论】24/12/171、使蜡烛焰、凸透镜(f=10cm)、光屏的中心大致在同一高度。2、把蜡烛放置距凸透镜大于2倍焦距的地方，在光具座上移动光屏，直到光屏出现明亮、清晰的像为止，观察所成像的特点。3、把蜡烛移向凸透镜，使蜡烛在1倍焦距和2倍焦距之间，再移动光屏，直到光屏出现明亮、清晰的像为止，观察所成的像的特点。4、把蜡烛移近凸透镜，使蜡烛在1倍焦距以内时，又移动光屏，直到光屏出现明亮清晰的像为止，再观察像的特点。【口诀】科学探究—凸透镜成像规律一倍焦距分虚实；二倍焦距分大小；实像总是异侧倒；虚像总是同侧正；物近像远像变大;物远像近像变小；（成实像时）物近像近像变小;物远像远像变大；（成虚像时）像的大小像距定；像儿跟着物体跑。24/12/17FFf拓展实验一拓展实验一当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？成完整的像，但像的亮度变暗如果上下移动凸透镜或蜡烛，像怎么移动？拓展实验二拓展实验二FF方法——过光心的光线传播方向不变交流与讨论1、无论怎么移动光屏都得不到像的原因？a、蜡烛在焦点上b、蜡烛在一倍焦距以内c、烛焰、凸透镜、光屏三者中心不在同一高度d、像距过大，超过光屏移动范围2、凸透镜成像原理？光的折射24/12/17例：如图所示，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d、e各点，并分别调整光屏的位置。则：1、把烛焰放在点，屏上出现的像最大；把烛焰放在点，屏上出现的像最小。abcdeFFf2f巩固练习巩固练习24/12/17abcdeFFf2f2、把烛焰放在点，屏上出现清晰的像时，屏距凸透镜最远。3、把烛焰放在点，屏上不会出现像。目标检测5.3P425.3P42三、实验探究题（三年模拟）三、实验探究题（三年模拟）u与f的关系u>2fu=2fu=ff2fV>u正立虚像同侧放大V>u课堂小结A′B′凸透镜成像光路图：AB原理—光的折射凸透镜成像光路图：凸透镜成像光路图：凸透镜成像光路图：凹透镜成像光路图：凹透镜成正立缩小的虚像：凹面镜与凸面镜凹面镜与凸面镜凹面镜与凸面镜对光有怎样的光学作用？分别能成什么样的像？哈哈镜呢？他们在生活中有哪些应用？
