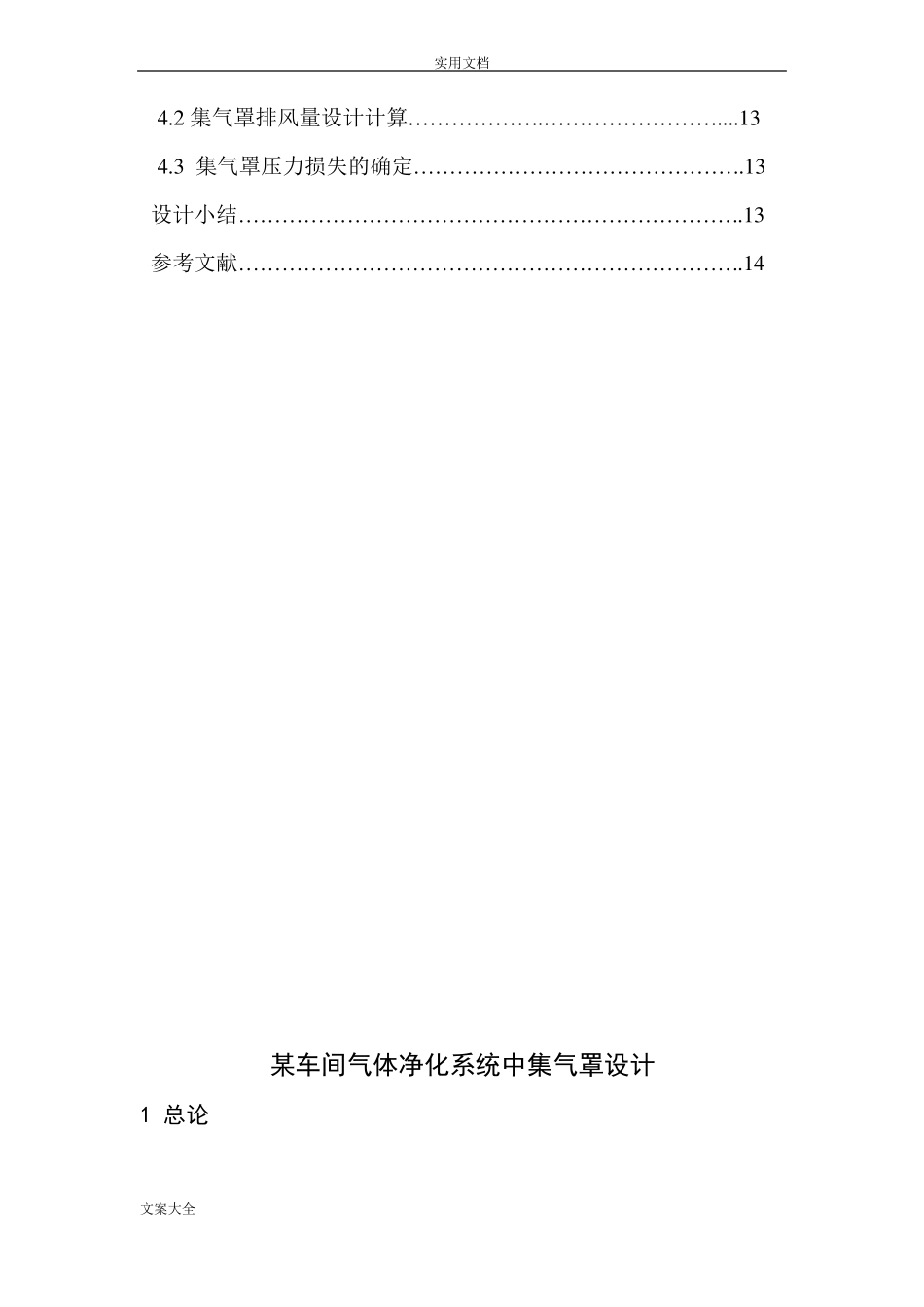

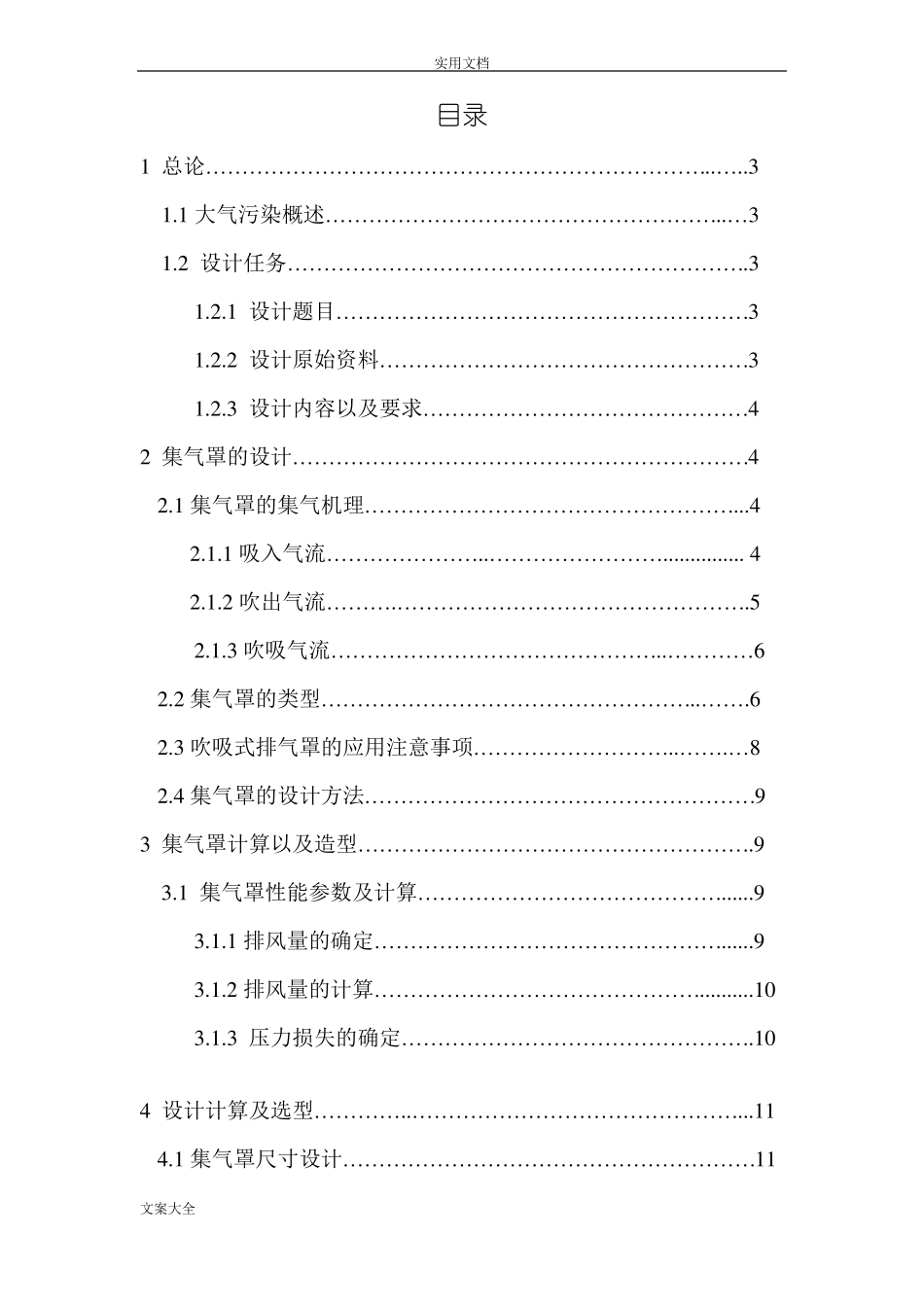

实用文档目录1总论……………………………………………………………..…..31.1大气污染概述………………………………………………..…31.2设计任务……………………………………………………….31.2.1设计题目…………………………………………………31.2.2设计原始资料……………………………………………31.2.3设计内容以及要求………………………………………42集气罩的设计………………………………………………………42.1集气罩的集气机理……………………………………………...42.1.1吸入气流…………………..……………………...............42.1.2吹出气流……….………………………………………….52.1.3吹吸气流………………………………………..…………62.2集气罩的类型……………………………………………..…….62.3吹吸式排气罩的应用注意事项………………………..…….…82.4集气罩的设计方法………………………………………………93集气罩计算以及造型……………………………………………….93.1集气罩性能参数及计算……………………………………......93.1.1排风量的确定…………………………………………......93.1.2排风量的计算………………………………………..........103.1.3压力损失的确定………………………………………….104设计计算及选型…………..………………………………………...114.1集气罩尺寸设计…………………………………………………11文案大全实用文档4.2集气罩排风量设计计算……………….……………………....134.3集气罩压力损失的确定……………………………………….13设计小结…………………………………………………………….13参考文献…………………………………………………………….141总论文案大全某车间气体净化系统中集气罩设计实用文档1.1大气污染概述1995年全国燃煤排放的烟尘总量为1478万吨，其中火电厂和工业锅炉排放量占70%以上。在火电厂排放中，地方电厂由于基本上使用的是低效除尘器，吨煤排放烟尘是国家电厂的5~10倍，其排放量占到电厂总排放量的65%。1995年全国工业粉尘排放量约为639万吨.其中.钢铁生产排尘占总量的15%，水泥生产排尘占总量的70%。在水泥生产排尘中，地方水泥厂排尘占到80%，成为工业12尘的主要排放源。近年来，乡镇工业发展迅速口1996年全国乡镇工业污染源调查结果表明，1995年全国乡镇工业二氧化硫、烟尘和工业粉尘排放量分别占当年全国工业二氧化硫、烟尘和工业粉尘排放莹的28.2%、54.2%和68.3%。乡镇工业污染物排放已成为我国环境污染的重要因素。1.2设计任务1.2.1设计题目某金属冶炼车间除尘系统的集气罩设计1.2.2设计原始资料气体中颗粒物占15.0%，允许的排风速度最大1.0m/s；车间有2个，相距10m。烟气粘度：2.4×10－5pa.s烟气温度：20℃允许罩内最大负压：25Pa；允许压力损失：1000pa烟气密度：1.18kg/m3烟气真密度：2.2g/cm3空气过剩系数：a=1.4烟尘浓度排放标准（标准状况下）：200㎎/L环境温度：-7℃当地气压：100KPa净化系统布置场地在车间北侧20-25米以内1.2.3设计内容以及要求根据烟气性质，选择设计合适的集气罩，计算出集气罩的排风量、压力降并确定排风速度，完成除尘、风机、烟囱的位置及管道布置，最后按照工程制图文案大全实用文档要求绘制一张集气罩和系统A3图。2集气罩的设计2.1集气罩的集气机理集气罩汇集污染物，是一种流体动力学捕集，因此要对集气罩合理设计，必须要了解吸气罩罩口的气流流动规律。集气罩口气流流动方式有两种:一种是吸气口气流的吸人流动，一种是吹气口气流的吹出流动。2.1.1吸入气流吸入机理：吸气口吸气时，在吸气口附近形成负压，周围的空气从四面八方流向吸气口，形成吸入气流或汇流。实际情况吸口气流分布特点：1.外部吸气罩罩口气流流动规律速度分布:等速面的形式确定其分布规律将吸气口近似视为一个点汇，等速面是以该点为中心的球面，假设点汇吸风量为Q，等速面的半径为r1、r2，相应气流速度为u1、u2，由于通过每个等速面的风量相等，则有Q=4πr12u1=4πr22u222于是：u1/u2=(r2/r1)2表明吸气口外气流速度衰减很快，应尽量减少罩口至污染...
