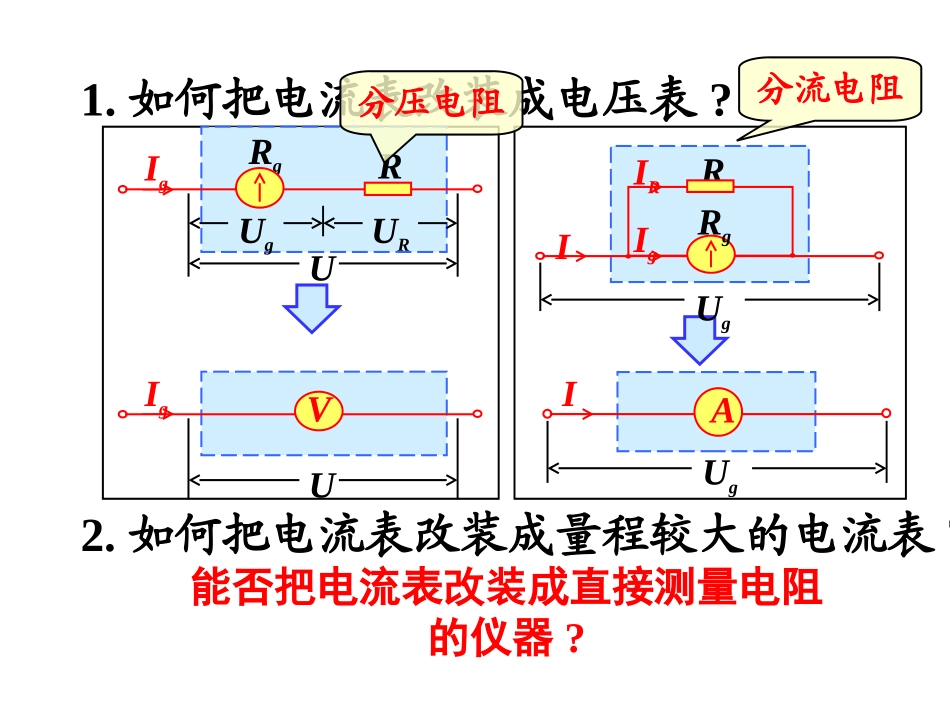

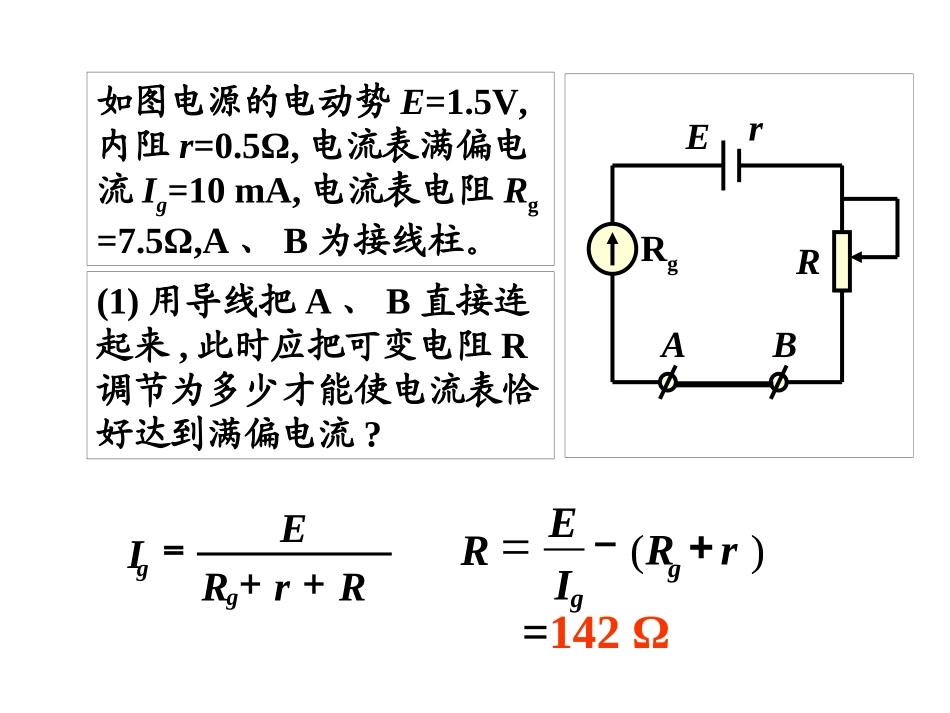

多用电表的原理1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?UIgVURgRUgURIgUgAIUgIIgIRRRg分压电阻分流电阻能否把电流表改装成直接测量电阻的仪器?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?rABERRg)(gRrIER-gRrREI=gg=142ΩrABER(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?R0中值电阻(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142Ω1RrREI0=gR0=5mArABERRx(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142ΩRrREIx=gRx(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与Rx的值有什么关系?如果把电流表10mA刻度标为“0Ω”,5mA刻度标为“150Ω”,0mA刻度标为“∝Ω”,把其它电流刻度都按Rx=1.5/Ix-150转换成电阻刻度,它岂不成了一个能直接测量电阻的仪器?二、欧姆表1.内部电路:R1ABER2.表头:051015ΩΩ20304050100200500∞1K问题：相对于其他电表欧姆表的表头有什么特点？1、零刻度在右边，左边为无限大2、刻度不均匀，左边密、右边稀疏051015ΩΩ20304050100200500∞1K3.读数:问题1:图示中各次的电阻分别为多少？问题2:实际使用的欧姆表具有多个量程可以选择，有×10档、×100档、×1000档等，如果实验中选择的是×100档，图示中各次的电阻分别为多少？问题3:实际使用中怎样确定欧姆表选择哪一档？怎样才能使测得电阻的阻值更精确？指针指在中间刻度附近①机械调0(左侧0):用螺丝刀进行机械调0(左侧0).②选挡:测电阻时选择合适的倍率.以使指针指在中央1/3刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率.③欧姆调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度).④测量:将红黑表笔接被测电阻两端进行测量.⑤读数:将指针示数乘以倍率得测量值.⑥将选择开关调至off档或交流电压最高档位置.欧姆表的使用欧姆表的使用步骤步骤4.测量电阻：怎样用多用电表测量定值电阻?测量中应注意什么?(1)待测电阻要跟别的元件和电源断开.(2)倍率应使指针指在中间位置附近.欧姆表的使用欧姆表的使用注意注意：：Rx(3)换挡要重新欧姆调零.(4)读数=表针示数×倍率.思考与讨论:两位同学用过多用电表后,分别把选择开关放在图示的位置.你认为谁的习惯好些?为什么?使用多用电表不使用时,应将选择开关调至off档或交流电压最高档位置.123Ω1.50kΩ如图2－8－6所示为欧姆表的原理示意图．其中，电流表的满偏电流为300μA，内阻rg＝100Ω，调零电阻最大值R＝50kΩ，串联的定值电阻R0＝50Ω，电池电动势E＝1.5V．当电流是满偏电流的二分之一时，用它测得电阻Rx是多少？图2－8－6例1①旋动部件__________，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“＋”、“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(填“0刻线”或“∞刻线”)．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：例2④将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准例3．在使用多用电表测电阻时，一同学选用“×10Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是()A．换用“×1Ω”挡，直接测量B．换用“×100Ω”挡，直接测量C．...
