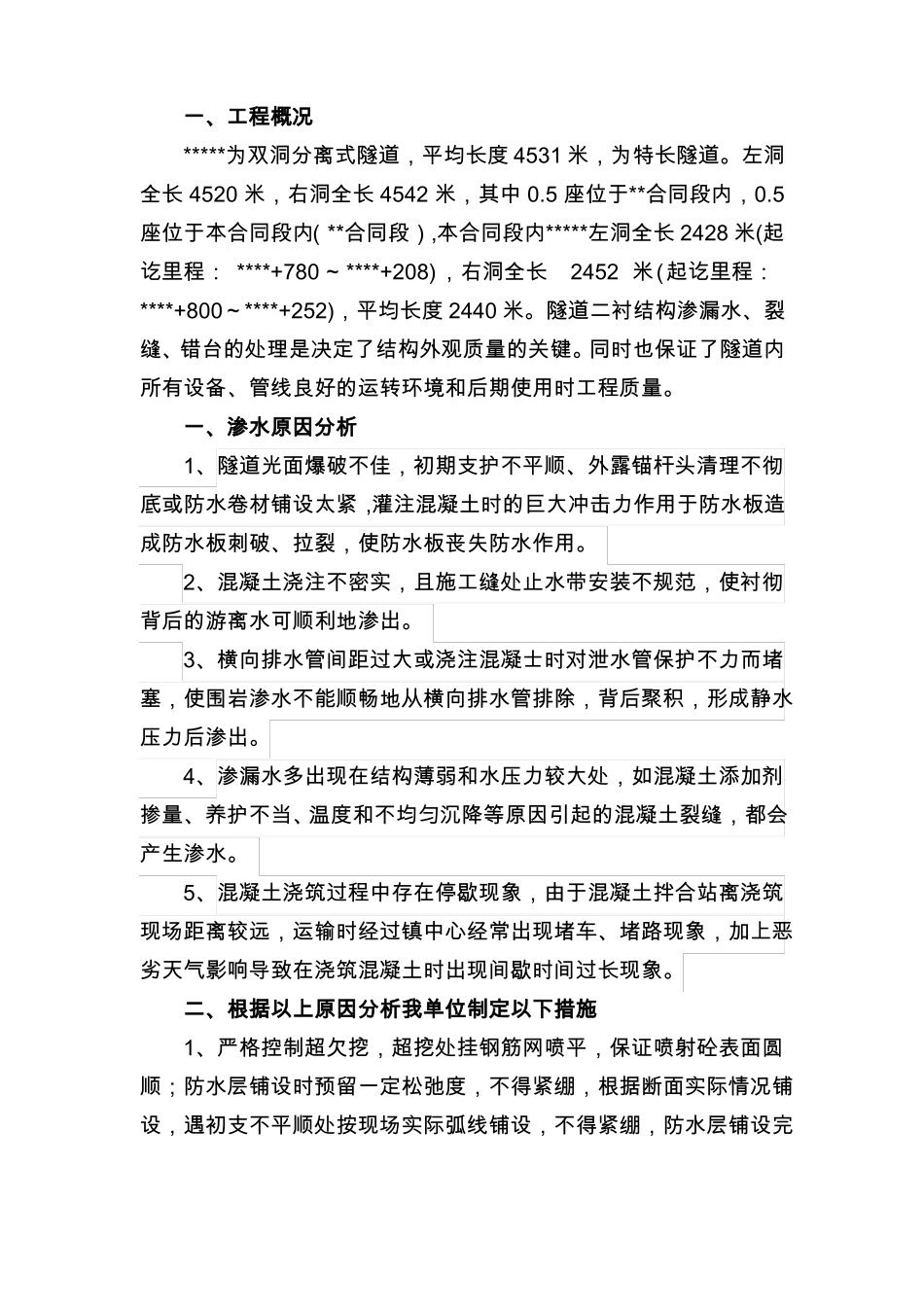

一、工程概况*****为双洞分离式隧道，平均长度4531米，为特长隧道。左洞全长4520米，右洞全长4542米，其中0.5座位于**合同段内，0.5座位于本合同段内（**合同段），本合同段内*****左洞全长2428米(起讫里程：****+780～****+208)，右洞全长2452米(起讫里程：****+800～****+252)，平均长度2440米。隧道二衬结构渗漏水、裂缝、错台的处理是决定了结构外观质量的关键。同时也保证了隧道内所有设备、管线良好的运转环境和后期使用时工程质量。一、渗水原因分析1、隧道光面爆破不佳，初期支护不平顺、外露锚杆头清理不彻底或防水卷材铺设太紧，灌注混凝土时的巨大冲击力作用于防水板造成防水板刺破、拉裂，使防水板丧失防水作用。2、混凝土浇注不密实，且施工缝处止水带安装不规范，使衬彻背后的游离水可顺利地渗出。3、横向排水管间距过大或浇注混凝士时对泄水管保护不力而堵塞，使围岩渗水不能顺畅地从横向排水管排除，背后聚积，形成静水压力后渗出。4、渗漏水多出现在结构薄弱和水压力较大处，如混凝土添加剂掺量、养护不当、温度和不均匀沉降等原因引起的混凝土裂缝，都会产生渗水。5、混凝土浇筑过程中存在停歇现象，由于混凝土拌合站离浇筑现场距离较远，运输时经过镇中心经常出现堵车、堵路现象，加上恶劣天气影响导致在浇筑混凝土时出现间歇时间过长现象。二、根据以上原因分析我单位制定以下措施1、严格控制超欠挖，超挖处挂钢筋网喷平，保证喷射砼表面圆顺；防水层铺设时预留一定松弛度，不得紧绷，根据断面实际情况铺设，遇初支不平顺处按现场实际弧线铺设，不得紧绷，防水层铺设完毕必须仔细全面检查，如有破损或焊接合格处及时修补。2、混凝土浇筑过程中利用插入式振捣器与附着式振动器配合使用，确保拱顶与边墙均振捣到位。止水带安装过程中利用钢筋卡固定止水带，保证止水带无破损，无偏离，如止水带被水泥浆掩埋，脱模后及时使用工具凿出，确保止水带起到止水作用。3、横向排水管设计为5-15米一道，在一般情况下10米设一道，遇地下水丰富地段按5米一道设置。横向排水管设计为Φ100mmPVC管，采用三通与纵向排水管连接，接头处用鱼珠胶与防水胶带加固，保证混凝土浆液不渗入排水管内。4、二衬混凝土设计为C25防水混凝土，抗渗等级≥S6，要求二衬混凝土拌制过程中必须严格控制各种材料掺量，确保抗渗等级符合设计要求，拌合站操作系统及骨料、外加剂及水称必须经过计量单位标定，并定期校核。二衬脱模后及时洒水养护，洞内养护时间延长为14天，矮边墙施工时底部虚渣必须清理干净，避免基地不实造成开裂渗水现象。5、左洞及右洞二衬混凝土浇筑时间错开，错开后混凝土罐车由每洞两台增加为四台，输送泵添加一台备用泵，如遇输送泵车出现故障及时使用备用泵，避免浇筑停歇出现冷缝三、针对已出现的渗水部位我单位制定以下方案机械设备、人员配备计划1、隧道渗水处理投入设备见下表：械设备配置表序号12345名称注浆机电动空压机电锤电钻手持式砂轮机数量(台/套)112222、隧道渗水处理投入人员见下表：主要人员计划表序号1234567工种管理人员安全员技术员试验员材料员普工运输工人数1121152备注渗漏水处理使用材料简要说明1、堵漏堵漏材料：水不漏、瞬间止水剂等。“水不漏”是吸收国内外先进技术开发的高效防潮、抗渗、堵漏材料，也是极好的粘结材料。分“缓凝型”、“速凝型”和“超速凝型”三种，均为单组份灰色粉料。“缓凝型”主要用于防潮、防渗；“速凝型”和“超速凝型”主要用于抗渗、堵漏。其主要技术指标：凝固时间：1～90分钟；抗压强度：30～40MPa；不透水性：>0.7MPa；其主要特点：快速带水堵漏；迎背水面均可使用，施工简便；凝固时间快。止水剂是一种不收缩，且具有膨胀性的遇水硬化之粉状聚合物，加水即可使用。接着性很强，在水中或潮湿空气养护条件下，固结体具有微膨胀性（膨胀率为1‰～3‰左右），以填塞所有孔隙达到防水功效，没有氧化和收缩的现象。当温度不低于10°C时，可在46秒内凝固，早期强度高，1小时强度达15Mpa，28天强度达40Mpa，后期强度继续增大；使用年限与一般砼一样长久。2、注浆注浆材料采用普通水泥和水玻璃。水玻璃为传统注浆材料，对...
