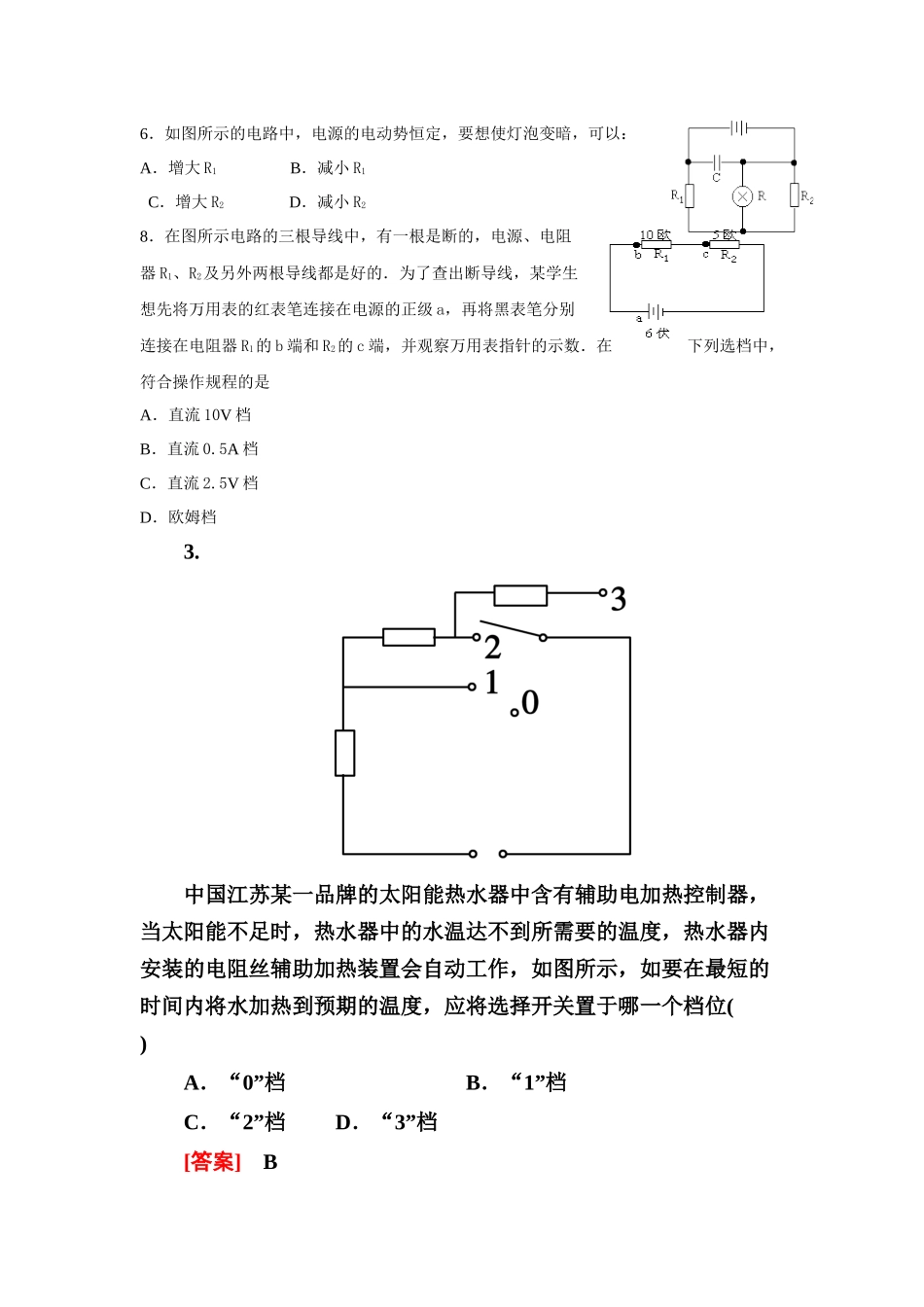

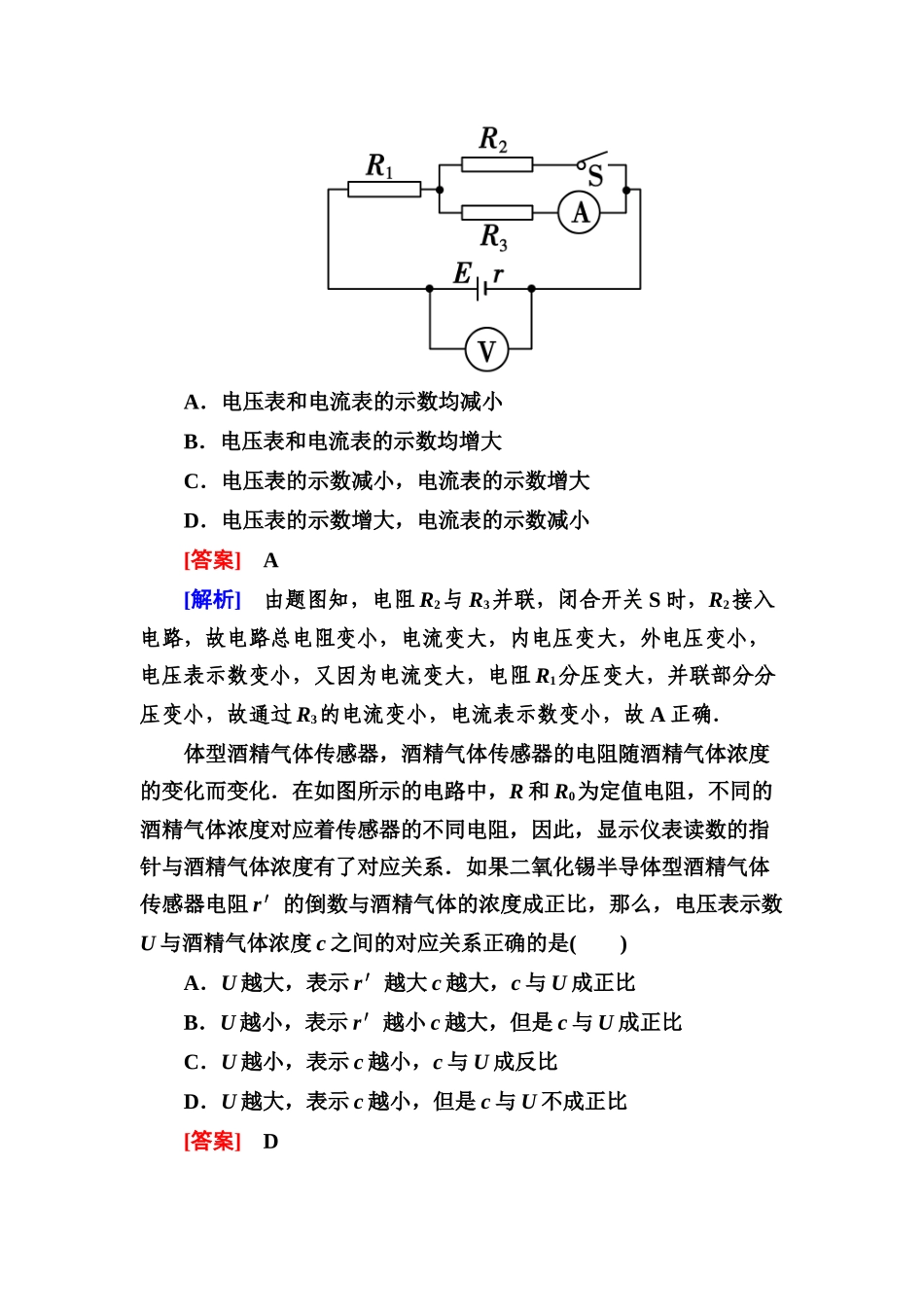

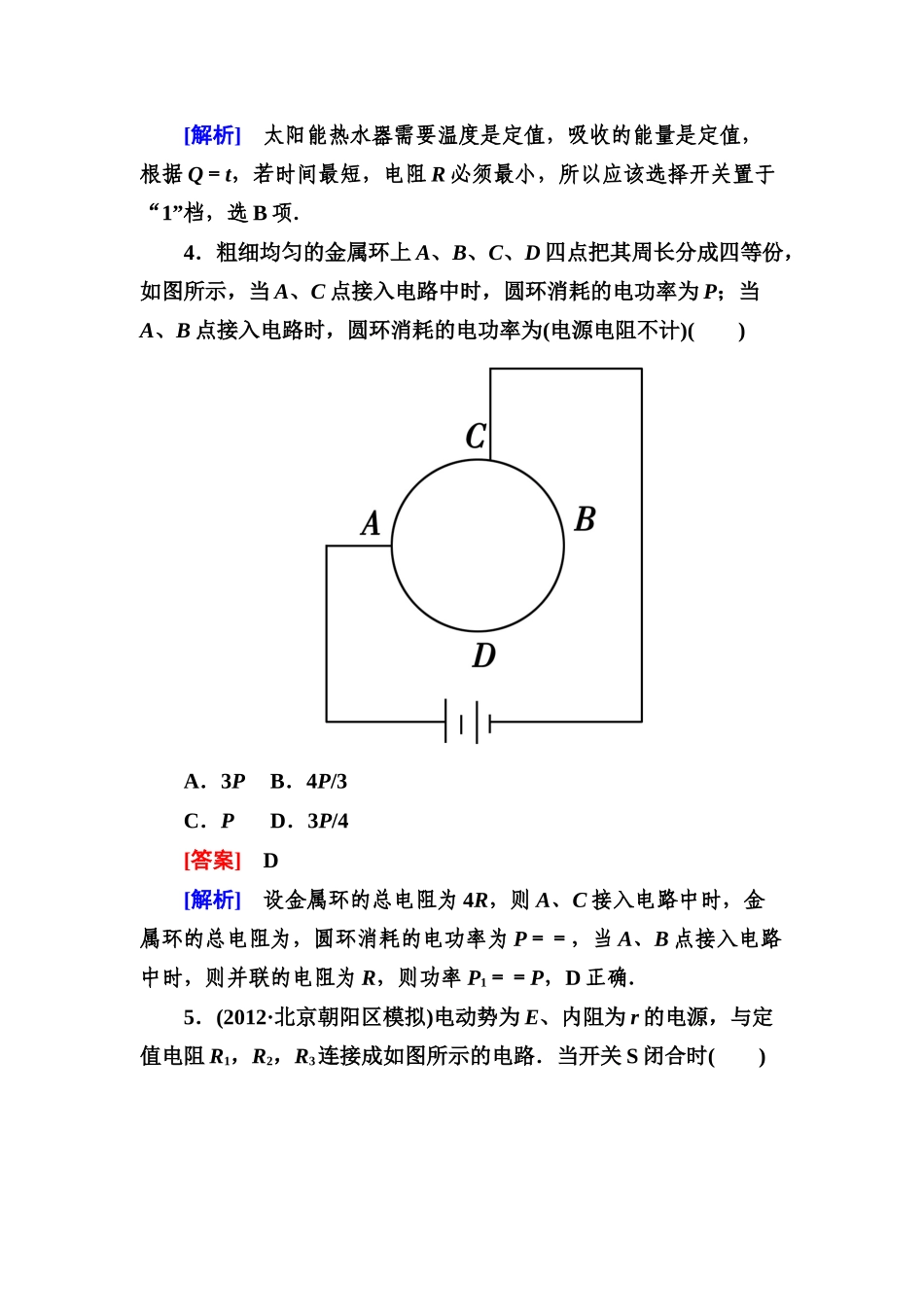

6．如图所示的电路中，电源的电动势恒定，要想使灯泡变暗，可以：A．增大R1B．减小R1C．增大R2D．减小R28．在图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线都是好的．为了查出断导线，某学生想先将万用表的红表笔连接在电源的正级a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数．在下列选档中，符合操作规程的是A．直流10V档B．直流0.5A档C．直流2.5V档D．欧姆档3.中国江苏某一品牌的太阳能热水器中含有辅助电加热控制器，当太阳能不足时，热水器中的水温达不到所需要的温度，热水器内安装的电阻丝辅助加热装置会自动工作，如图所示，如要在最短的时间内将水加热到预期的温度，应将选择开关置于哪一个档位()A．“0”档B．“1”档C．“2”档D．“3”档[答案]B[解析]太阳能热水器需要温度是定值，吸收的能量是定值，根据Q＝t，若时间最短，电阻R必须最小，所以应该选择开关置于“1”档，选B项．4．粗细均匀的金属环上A、B、C、D四点把其周长分成四等份，如图所示，当A、C点接入电路中时，圆环消耗的电功率为P；当A、B点接入电路时，圆环消耗的电功率为(电源电阻不计)()A．3PB．4P/3C．PD．3P/4[答案]D[解析]设金属环的总电阻为4R，则A、C接入电路中时，金属环的总电阻为，圆环消耗的电功率为P＝＝，当A、B点接入电路中时，则并联的电阻为R，则功率P1＝＝P，D正确．5．(2012·北京朝阳区模拟)电动势为E、内阻为r的电源，与定值电阻R1，R2，R3连接成如图所示的电路．当开关S闭合时()A．电压表和电流表的示数均减小B．电压表和电流表的示数均增大C．电压表的示数减小，电流表的示数增大D．电压表的示数增大，电流表的示数减小[答案]A[解析]由题图知，电阻R2与R3并联，闭合开关S时，R2接入电路，故电路总电阻变小，电流变大，内电压变大，外电压变小，电压表示数变小，又因为电流变大，电阻R1分压变大，并联部分分压变小，故通过R3的电流变小，电流表示数变小，故A正确．体型酒精气体传感器，酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，R和R0为定值电阻，不同的酒精气体浓度对应着传感器的不同电阻，因此，显示仪表读数的指针与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是()A．U越大，表示r′越大c越大，c与U成正比B．U越小，表示r′越小c越大，但是c与U成正比C．U越小，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成正比[答案]D[解析]根据闭合电路的欧姆定律可得U＝，如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，＝kc，两式联立得U＝，故可得D项正确．7．(2012·哈尔滨模拟)如图所示，闭合开关S后，在滑动触头P由a端滑向b端过程中，下列表述正确的是()A．路端电压变大B．电流表的示数变大C．电阻R2消耗的功率变大D．电阻R1上的电流变小[答案]C[解析]滑动触头向b端滑动过程中，滑动变阻器连入电路的电阻变小，则整个电路中电阻减小，根据闭合电路欧姆定律可知干路上电流I变大，电源内阻分得的电压增大，路端电压U变小，选项A错误；由I3＝可知电流表示数减小，选项B错误；根据I2＝I－I3可知I2变大，则电阻R2消耗功率变大，选项C正确，D错误．8．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为()A.、B.、C.、D.、[答案]D[解析]本题考查电路的U－I图象以及电源的效率，解决本题的关键是抓住图象的物理意义．由U－I图象可知，若电源的电动势为6U0，则a、b两点处对应的路端电压分别为4U0、2U0，电源的效率η＝＝，所以ηa＝＝，ηb＝＝.9．(2012·乌鲁木齐模拟)如图所示电路，电源内阻不可忽略，R0为定值电阻，开关S闭合后，滑动变阻器滑片P置于滑动变阻器的中点时，电压表示数为8V，当滑片从中点向b端移动距离s后，电压表示数变为6V；滑片从中点向a端移...
