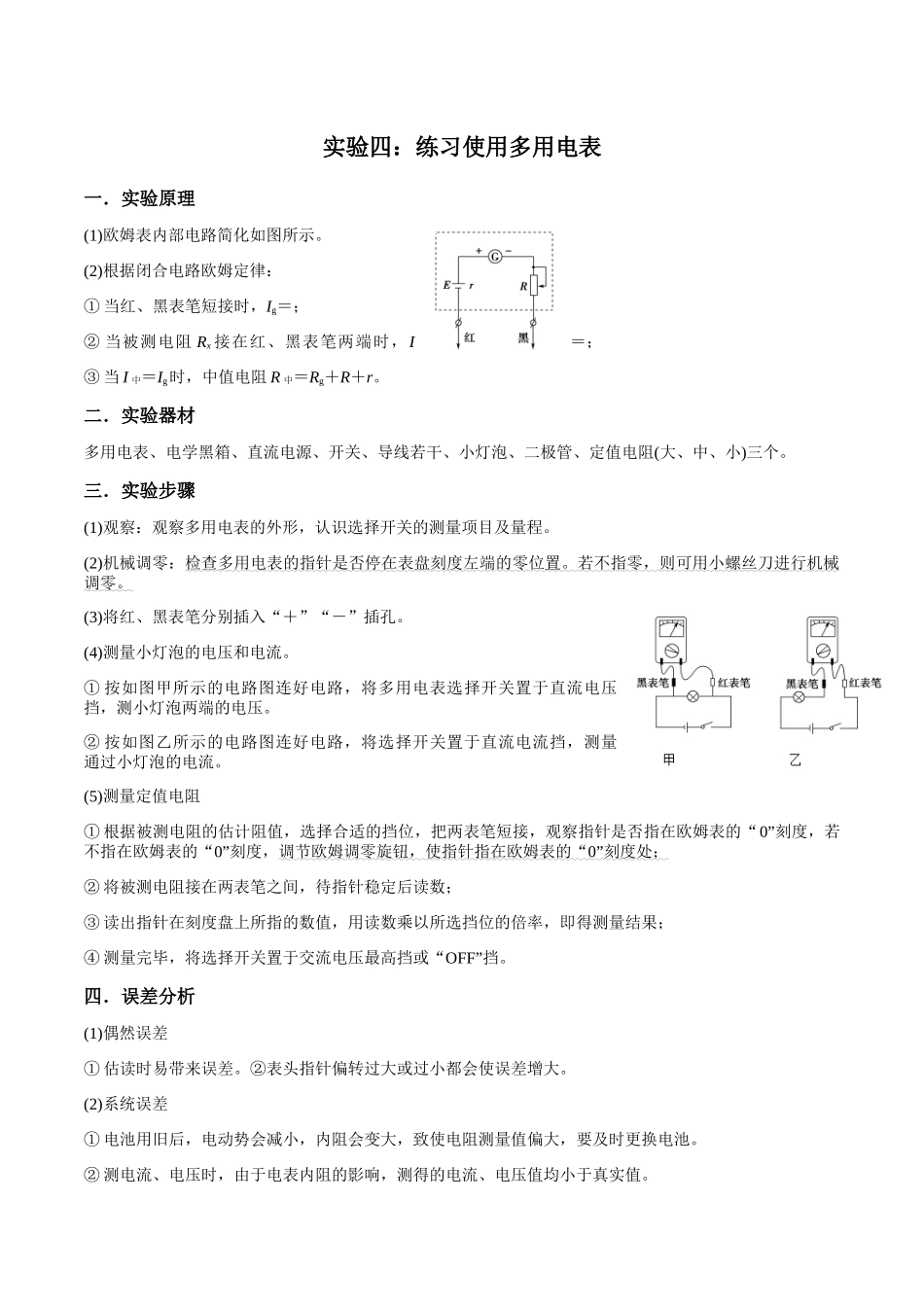

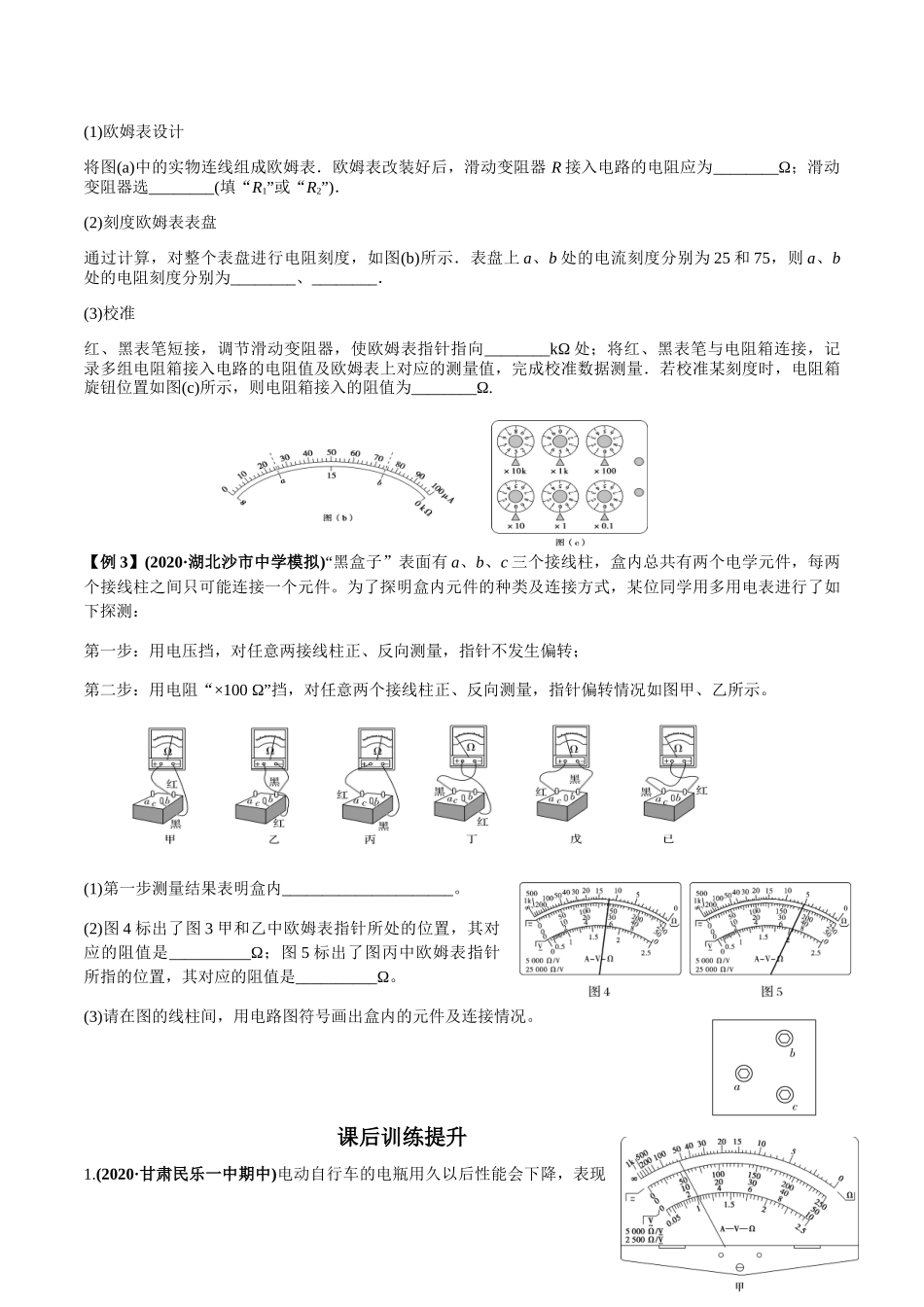

实验四：练习使用多用电表一．实验原理(1)欧姆表内部电路简化如图所示。(2)根据闭合电路欧姆定律：①当红、黑表笔短接时，Ig＝；②当被测电阻Rx接在红、黑表笔两端时，I＝；③当I中＝Ig时，中值电阻R中＝Rg＋R＋r。二．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。三．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程。(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀进行机械调零。(3)将红、黑表笔分别插入“＋”“－”插孔。(4)测量小灯泡的电压和电流。①按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡。四．误差分析(1)偶然误差①估读时易带来误差。②表头指针偏转过大或过小都会使误差增大。(2)系统误差①电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。②测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。五．注意事项(1)使用前要机械调零。(2)两表笔在使用时，电流总是“红入”“黑出”。(3)测电阻时①指针指中值附近较准，否则换挡。②每换一挡必须重新欧姆调零。③读出示数要乘以倍率。(4)使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。【例1】.如图所示为多量程多用电表的示意图。(1)当接通1或2时，为__________(选填“电流”“电阻”或“电压”)挡。1的量程比2的量程________。(选填“大”或“小”)(2)测量某电阻时，用欧姆挡“×10”挡时，发现指针偏转角度过大，他应该换用欧姆挡__________(选填“×1”或“×100”)挡。换挡后，在测量前要先进行__________。(3)该同学要测量多用电表直流“2.5V”挡的内阻RV(约为20kΩ)。除此多用电表外，还有以下器材：直流电源一个(电动势E为3V，内阻可忽略不计)、电阻一个(阻值R为10kΩ)、开关一个、导线若干。要求：①在方框中画出实验电路图(多用电表用表示)；②写出RV的表达式__________。(用字母表示，并说明所用字母的物理意义)(4)某同学使用此多用电表测电阻，多用电表的刻度盘如图2所示，选用倍率为“×10”的欧姆挡测电阻时，表针指示图示位置，则所测电阻的阻值为__________Ω。如果要用此多用电表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆挡是__________(选填“×10”“×100”“×1k”或“×10k”)。若测量结束后，该同学将两表笔短接，发现电表指针指在电阻“0”刻度的右侧，则上述电阻的测量值__________。(选填“偏大”“偏小”或“不受影响”)【例2】．(2019·高考全国卷Ⅲ)某同学欲将内阻为98.5Ω、量程为100μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50μA刻度．可选用的器材还有：定值电阻R0(阻值14kΩ)，滑动变阻器R1(最大阻值1500Ω)，滑动变阻器R2(最大阻值500Ω)，电阻箱(0～99999.9Ω)，干电池(E＝1.5V，r＝1.5Ω)，红、黑表笔和导线若干．(1)欧姆表设计将图(a)中的实物连线组成欧姆表．欧姆表改装好后，滑动变阻器R接入电路的电阻应为________Ω；滑动变阻器选________(填“R1”或“R2”)．(2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图(b)所示．表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为________、________．(3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量...
