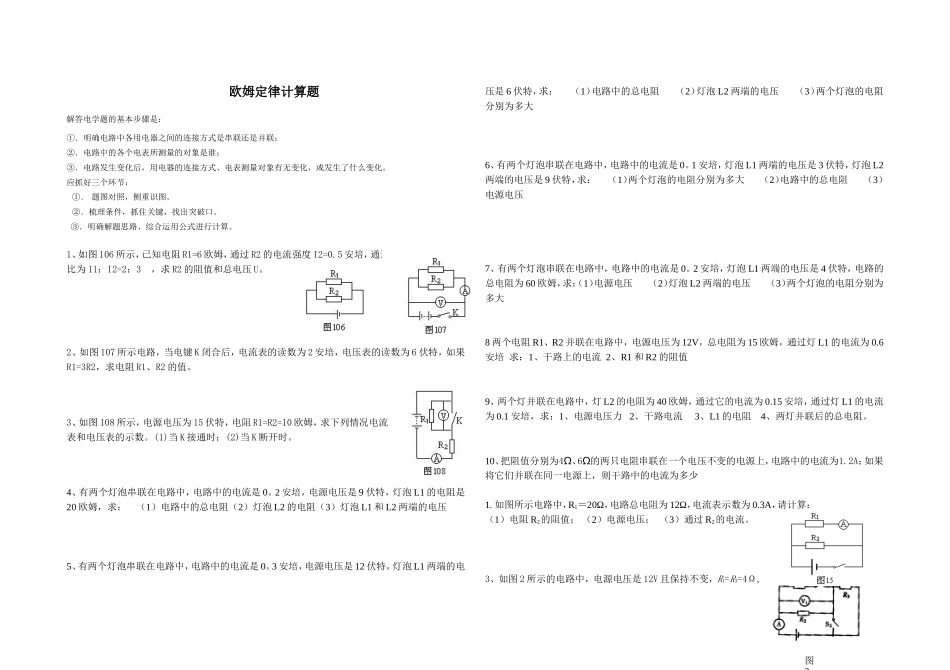

图2欧姆定律计算题解答电学题的基本步骤是：①．明确电路中各用电器之间的连接方式是串联还是并联；②．电路中的各个电表所测量的对象是谁；③．电路发生变化后，用电器的连接方式、电表测量对象有无变化，或发生了什么变化。应抓好三个环节：①．题图对照，侧重识图。②．梳理条件，抓住关键，找出突破口。③．明确解题思路、综合运用公式进行计算。1、如图106所示，已知电阻R1=6欧姆，通过R2的电流强度I2=0.5安培，通过R1和R2的电流之比为I1：I2=2：3，求R2的阻值和总电压U。2、如图107所示电路，当电键K闭合后，电流表的读数为2安培，电压表的读数为6伏特，如果R1=3R2，求电阻R1、R2的值。3、如图108所示，电源电压为15伏特，电阻R1=R2=10欧姆，求下列情况电流表和电压表的示数。(1)当K接通时；(2)当K断开时。4、有两个灯泡串联在电路中，电路中的电流是0。2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压5、有两个灯泡串联在电路中，电路中的电流是0。3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大6、有两个灯泡串联在电路中，电路中的电流是0。1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压7、有两个灯泡串联在电路中，电路中的电流是0。2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大8两个电阻R1、R2并联在电路中，电源电压为12V，总电阻为15欧姆，通过灯L1的电流为0.6安培求：1、干路上的电流2、R1和R2的阻值9、两个灯并联在电路中，灯L2的电阻为40欧姆，通过它的电流为0.15安培，通过灯L1的电流为0.1安培，求：1、电源电压力2、干路电流3、L1的电阻4、两灯并联后的总电阻。10、把阻值分别为4Ω、6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A；如果将它们并联在同一电源上，则干路中的电流为多少1.如图所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流。3、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω,R2＝6Ω.试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？4．如图12所示，电源电压保持不变，电阻R1＝30Ω，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2的阻值各为多少？5．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻；7、如图所示，电源电压保持不变。当开关S1合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。则电阻R1与R2的比值多大8、在图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，则通过R2的电流是多少A，R2两端的电压是多少V，R1的电阻是多少Ω。10、一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻.11、灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，则L1中的电流是____A。12、如图所示，巳知电源电压为6V，电阻R1为10Ω。闭合开关后，电流表示数为1A，则R2=______Ω，通过R2的电流等于________A。13．如图所示电路，电阻R1=R2=4Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75A，此时电路是________联电路，电路的总电阻是______Ω；当S1闭合、S2断开时，电路的总电阻是_______Ω，电流表的示数是______A。14、图示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω．(1)若开关Sl、S2都断开时，电流表...
