混凝土配合比设计高三研讨课课件VIP免费

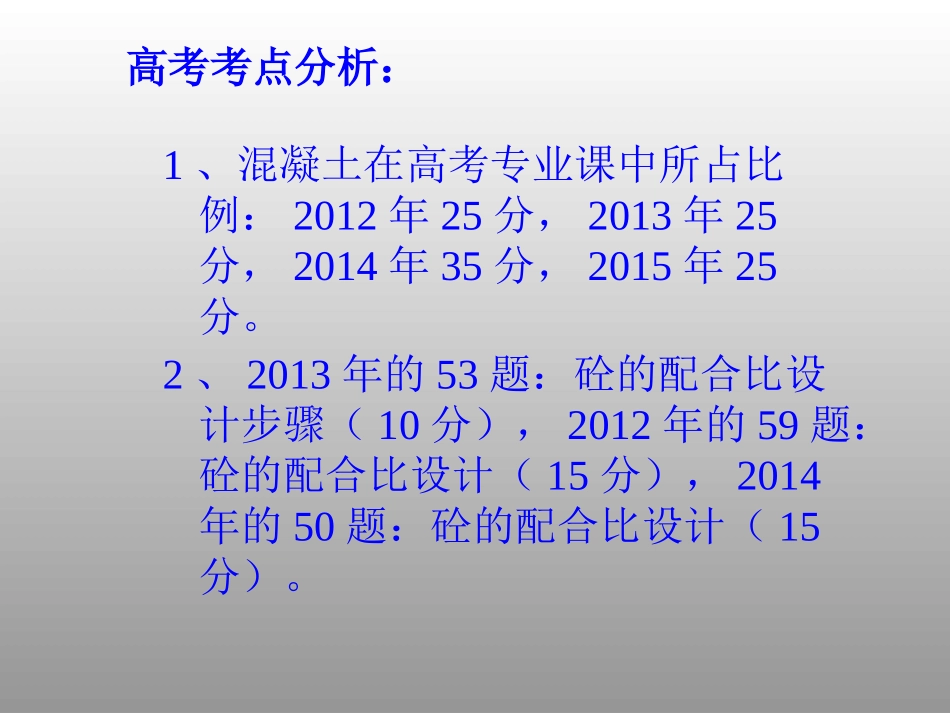

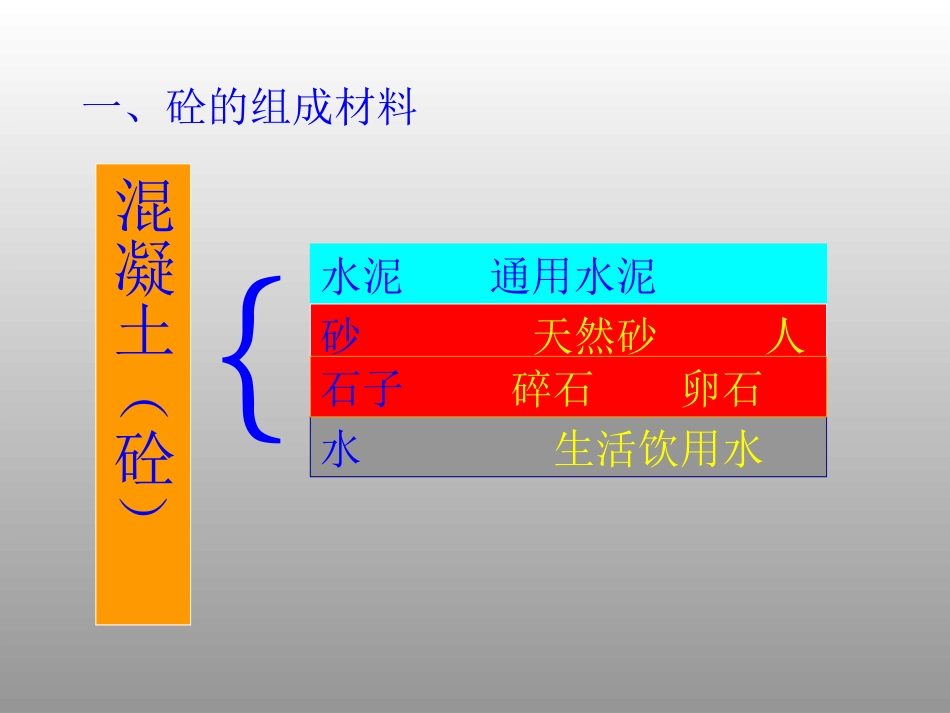

四川省剑阁职业高级中学校刘仁志高考考点分析：1、混凝土在高考专业课中所占比例：2012年25分，2013年25分，2014年35分，2015年25分。2、2013年的53题：砼的配合比设计步骤（10分），2012年的59题：砼的配合比设计（15分），2014年的50题：砼的配合比设计（15分）。一、砼的组成材料水泥通用水泥混凝土（砼）水生活饮用水砂天然砂人工砂石子碎石卵石｛混凝土配合比通常用每立方米混凝土中各种材料的质量来表示，或以各种材料用料量的比例表示（水泥的质量为1）。设计混凝土配合比的基本要求：1、满足混凝土设计的强度等级。2、满足施工要求的混凝土和易性。3、满足混凝土使用要求的耐久性。4、满足上述条件下做到节约水泥和降低混凝土成本二、砼配制强度的确定fcu.o≥fcu.k+1.645δ其中fcu.o－砼配制强度fcu.k－为砼抗压强度标准值δ－砼强度标准差（见教材表5-15）混凝土强度等级低于C20C20~C35高于C35δ/（N/mm2）4.05.06.0混凝土强度标准差值三、砼施工配合比计算1、施工配合比的定义根据施工现场砂、石实际含水率，调整以后的配合比。2、假定实验室配合比为：水泥：砂：石=1：X：Y3、现场测得砂、石含水率分别为WX、WY水灰比保持不变，则必须扣除砂、石中的含水量，砂、石用量分别为Gx、Gy即实际用水量=原用水量—GXWX—GYWY4、施工配合比水泥：砂：石子：水=1：X（1+WX）：Y（1+WY）：（W—XWX—YWY）四、例题评析例题1、某建筑工程砼实验室配合比为1:2.56:5.5,水灰比为0.6,测得砂、石含水率分别为4%、2%，求：砼的施工配合比为多少？解：由公式1：X（1+WX）：Y（1+WY）：（W—XWX—YWY）得1：2.56(1+4%):5.5(1+2%):(0.6-2.56x4%-5.5x2%)=1:2.66:5.61:0.39课堂练习:1、某工程混凝土用实验室配合比为1:2.5:3.6，水灰比为0.60，现场测得砂、石含水率分别为3%、1%。求施工配合比？解：1：X（1+WX）：Y（1+WY）：（W—XWX—YWY）=1：2.5(1+3%):3.6(1+1%):(0.60-2.5x3%-3.6x1%)=1:2.58:3.64:0.49例题2、某建筑工程砼C20,实验室配合比为1：1.74：3.08，水灰比0.5,每1m3砼的水泥为250kg，测得砂、石的含水率分别为4%、2%。求：（1）砼施工配合比？（2）每m3砼中各种材料的用量？（3）假定现场搅拌机采用ZC-350L型，试确定每次投入各种材料的数量为多少？解（1）砼施工配合比为：由1：X（1+WX）：Y（1+WY）：（W—XWX—YWY）得1：1.74x(1+4%):3.08x(1+2%)：(0.5—1.74x4%—3.08x2%)=1：1.81：3.14：0.37(2)每1m3砼中各种材料的用量：水泥：250kg砂：250x1.81=452.5kg石子：250x3.14=785kg水：250x0.37=92.5kg(3)每次投入各种材料的用量：搅拌机的出料容量：0.35m3水泥：250x0.35=87.5kg砂：87.5x1.81=158kg石子：87.5x3.14=275kg水：87.5x0.37=32kg2、某建筑工程砼,实验室配合比为Ｃ：Ｓ：Ｇ＝1：2.4：4.8，水灰比0.5,每1m3砼的水泥300kg，测得砂、石的含水率分别为4%、2%。求：（1）砼施工配合比？（2）每m3砼中各种材料的用量？课堂练习：解（1）施工配合比：由1：X（1+WX）：Y（1+WY）：（W—XWX—YWY）得＝１：２.４x（１＋4%）：４.８x（１＋2%）：（０.５－２.４x4%－４.８x2%）＝1：2.50:4.90:0.31（2）每1m3砼各种材料用量：水泥：300kg砂：300x2.50=750kg石子：300x4.90=1470kg水：300x0.31=93kg课堂小结：１、掌握砼的施工配合比设计的公式（由实验室配合比转化为施工配合比）；2、掌握每立方米砼中各种材料的用量；3、在已知砼搅拌机出料容量时能熟练进行换算。课外作业：(2012年高考----15分)已知砼的实验室配合比为1:2.10:4.20:0.60，且水泥量为300kg/㎥，若施工现场沙的含水量为3%，石子的含水量为1%，搅拌机的出料容量为800升。求：砼的配合比、每次搅拌的投料量、砼的表观密度。
