初中物理电学难题(附答案)VIP免费

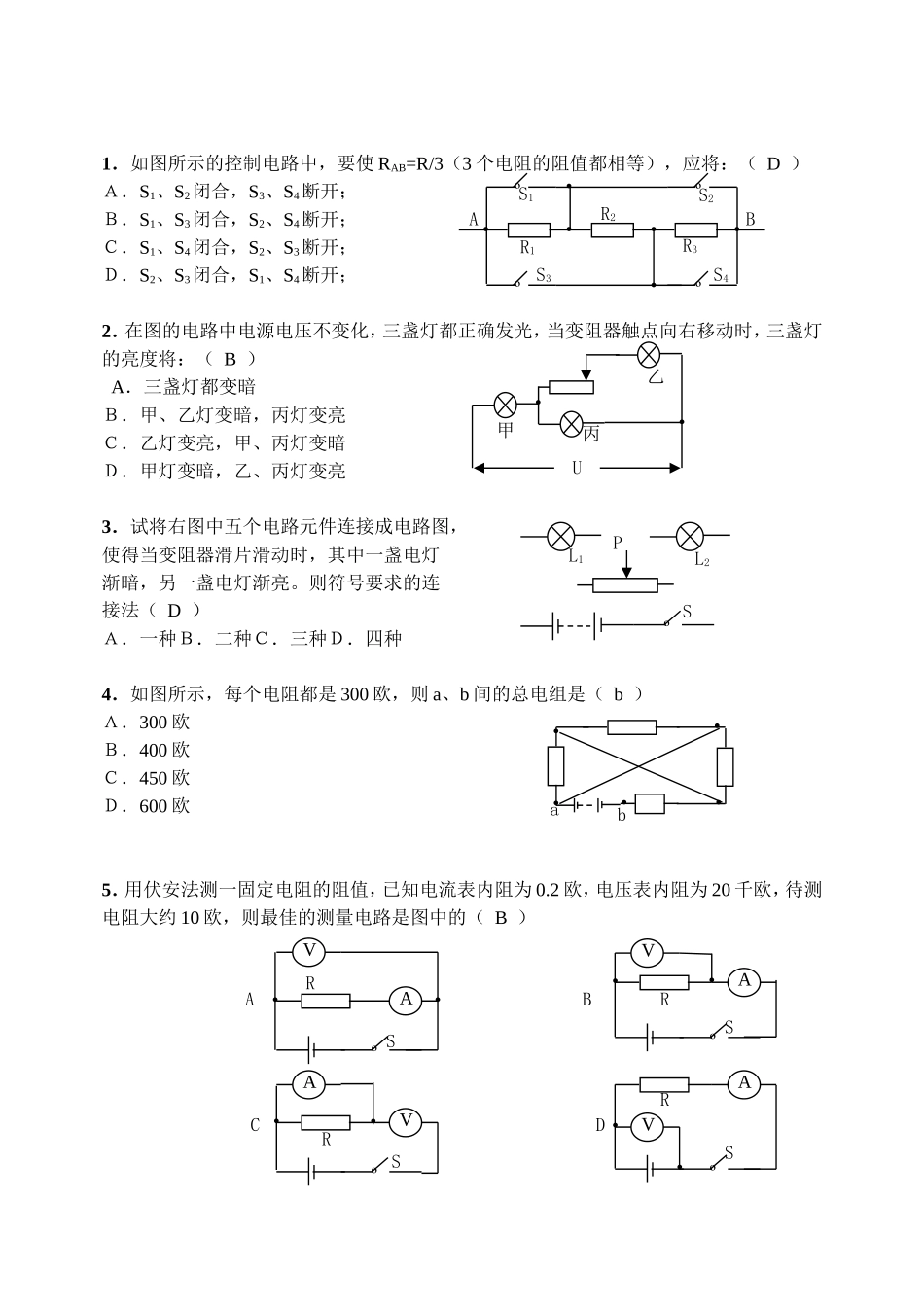

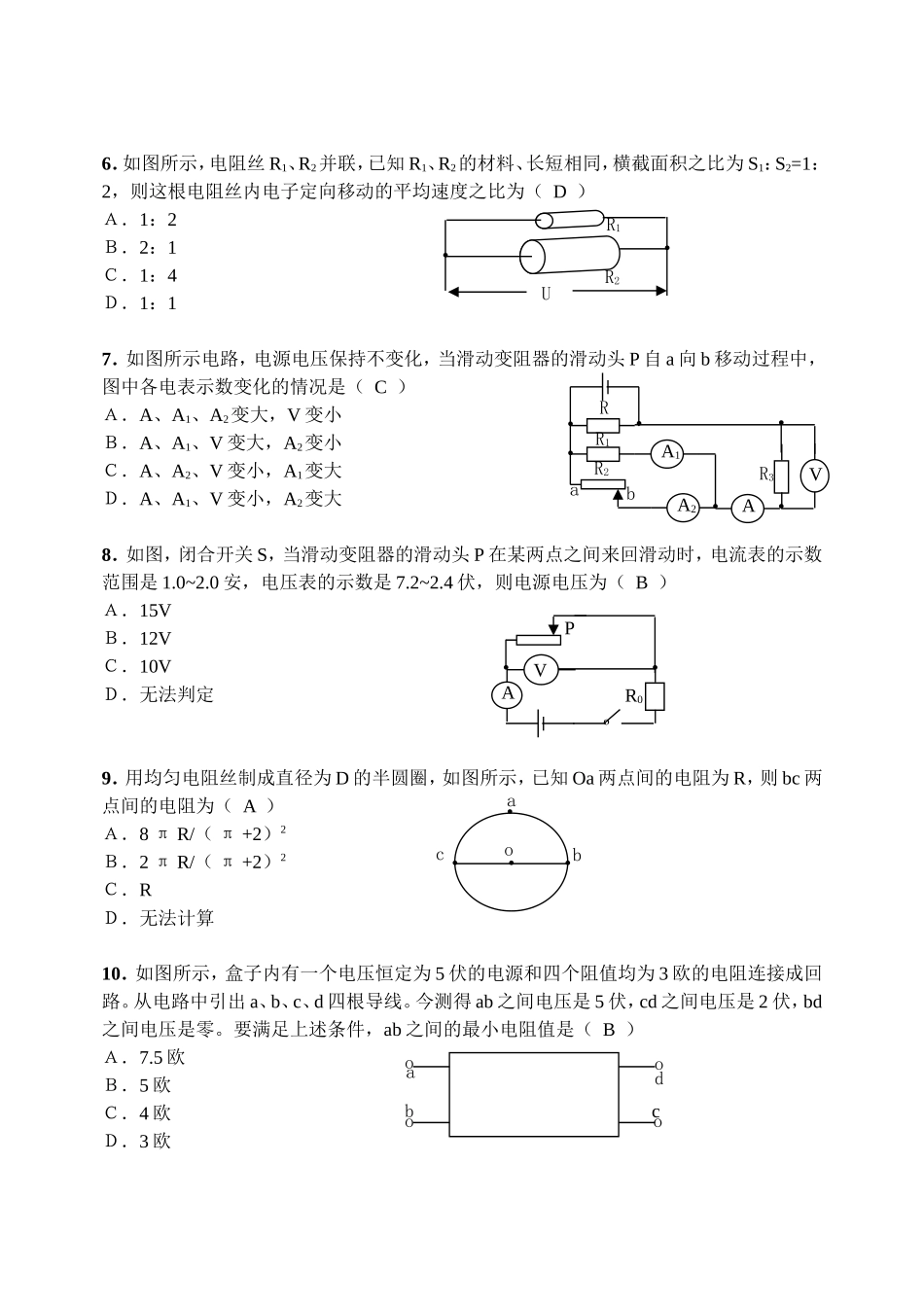

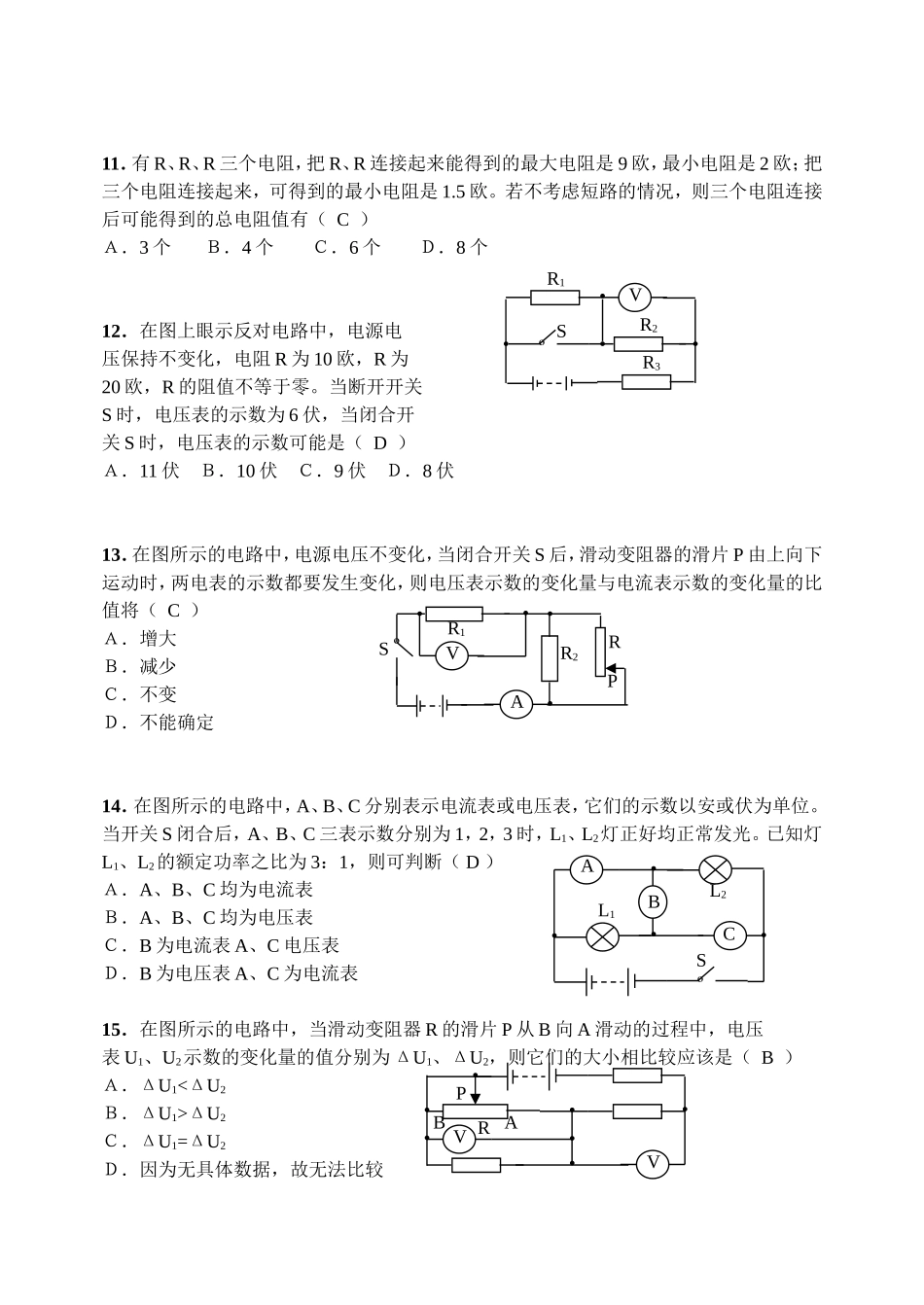

VAºVAºAVºVAºSRRRRSSS••••••••ABCD1．如图所示的控制电路中，要使RAB=R/3（3个电阻的阻值都相等），应将：（D）Ａ．S1、S2闭合，S3、S4断开；Ｂ．S1、S3闭合，S2、S4断开；Ｃ．S1、S4闭合，S2、S3断开；Ｄ．S2、S3闭合，S1、S4断开；2．在图的电路中电源电压不变化，三盏灯都正确发光，当变阻器触点向右移动时，三盏灯的亮度将：（B）A．三盏灯都变暗Ｂ．甲、乙灯变暗，丙灯变亮Ｃ．乙灯变亮，甲、丙灯变暗Ｄ．甲灯变暗，乙、丙灯变亮3．试将右图中五个电路元件连接成电路图，使得当变阻器滑片滑动时，其中一盏电灯渐暗，另一盏电灯渐亮。则符号要求的连接法（D）Ａ．一种Ｂ．二种Ｃ．三种Ｄ．四种4．如图所示，每个电阻都是300欧，则a、b间的总电组是（b）Ａ．300欧Ｂ．400欧Ｃ．450欧Ｄ．600欧5．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2欧，电压表内阻为20千欧，待测电阻大约10欧，则最佳的测量电路是图中的（B）•ºººº•••••ABS1S2S3S4R3R2R1••U甲乙丙PºSL2L1a•••••b••VA2AA1••••R2R3R1Rab6．如图所示，电阻丝R1、R2并联，已知R1、R2的材料、长短相同，横截面积之比为S1：S2=1：2，则这根电阻丝内电子定向移动的平均速度之比为（D）Ａ．1：2Ｂ．2：1Ｃ．1：4Ｄ．1：17．如图所示电路，电源电压保持不变化，当滑动变阻器的滑动头P自a向b移动过程中，图中各电表示数变化的情况是（C）Ａ．A、A1、A2变大，V变小Ｂ．A、A1、V变大，A2变小Ｃ．A、A2、V变小，A1变大Ｄ．A、A1、V变小，A2变大8．如图，闭合开关S，当滑动变阻器的滑动头P在某两点之间来回滑动时，电流表的示数范围是1.0~2.0安，电压表的示数是7.2~2.4伏，则电源电压为（B）Ａ．15VＢ．12VＣ．10VＤ．无法判定9．用均匀电阻丝制成直径为D的半圆圈，如图所示，已知Oa两点间的电阻为R，则bc两点间的电阻为（A）Ａ．8πR/（π+2）2Ｂ．2πR/（π+2）2Ｃ．RＤ．无法计算10．如图所示，盒子内有一个电压恒定为5伏的电源和四个阻值均为3欧的电阻连接成回路。从电路中引出a、b、c、d四根导线。今测得ab之间电压是5伏，cd之间电压是2伏，bd之间电压是零。要满足上述条件，ab之间的最小电阻值是（B）Ａ．7.5欧Ｂ．5欧Ｃ．4欧Ｄ．3欧U••R1R2AVº••PR0•••bac•odooooabc11．有R、R、R三个电阻，把R、R连接起来能得到的最大电阻是9欧，最小电阻是2欧；把三个电阻连接起来，可得到的最小电阻是1.5欧。若不考虑短路的情况，则三个电阻连接后可能得到的总电阻值有（C）Ａ．3个Ｂ．4个Ｃ．6个Ｄ．8个12．在图上眼示反对电路中，电源电压保持不变化，电阻R为10欧，R为20欧，R的阻值不等于零。当断开开关S时，电压表的示数为6伏，当闭合开关S时，电压表的示数可能是（D）Ａ．11伏Ｂ．10伏Ｃ．9伏Ｄ．8伏13．在图所示的电路中，电源电压不变化，当闭合开关S后，滑动变阻器的滑片P由上向下运动时，两电表的示数都要发生变化，则电压表示数的变化量与电流表示数的变化量的比值将（C）Ａ．增大Ｂ．减少Ｃ．不变Ｄ．不能确定14．在图所示的电路中，A、B、C分别表示电流表或电压表，它们的示数以安或伏为单位。当开关S闭合后，A、B、C三表示数分别为1，2，3时，L1、L2灯正好均正常发光。已知灯L1、L2的额定功率之比为3：1，则可判断（D）Ａ．A、B、C均为电流表Ｂ．A、B、C均为电压表Ｃ．B为电流表A、C电压表Ｄ．B为电压表A、C为电流表15．在图所示的电路中，当滑动变阻器R的滑片P从B向A滑动的过程中，电压表U1、U2示数的变化量的值分别为ΔU1、ΔU2，则它们的大小相比较应该是（B）Ａ．ΔU1<ΔU2Ｂ．ΔU1>ΔU2Ｃ．ΔU1=ΔU2Ｄ．因为无具体数据，故无法比较SVº••••R1R2R3AºV••••SR1R2RPVV••••••PRAB•ºABCS••••L2L116．如图所示，当滑动变阻器的触头P向右移动时，则（B）Ａ．电流表示数变大，电压表示数变大Ｂ．电流表示数变大，电压表示数不变Ｃ．电流表示数变小，电压表示数变小Ｄ．电流表示数不变，电压表示数不变17．在如图所示的电路中，电源电压保持不变，开关S闭合前，电流表A1、A2的示数比为5：3，开关S闭合以后，两电流表的示数比为3：2，则R1、R3的大小关系是...
