串并联电路的电流规律VIP免费

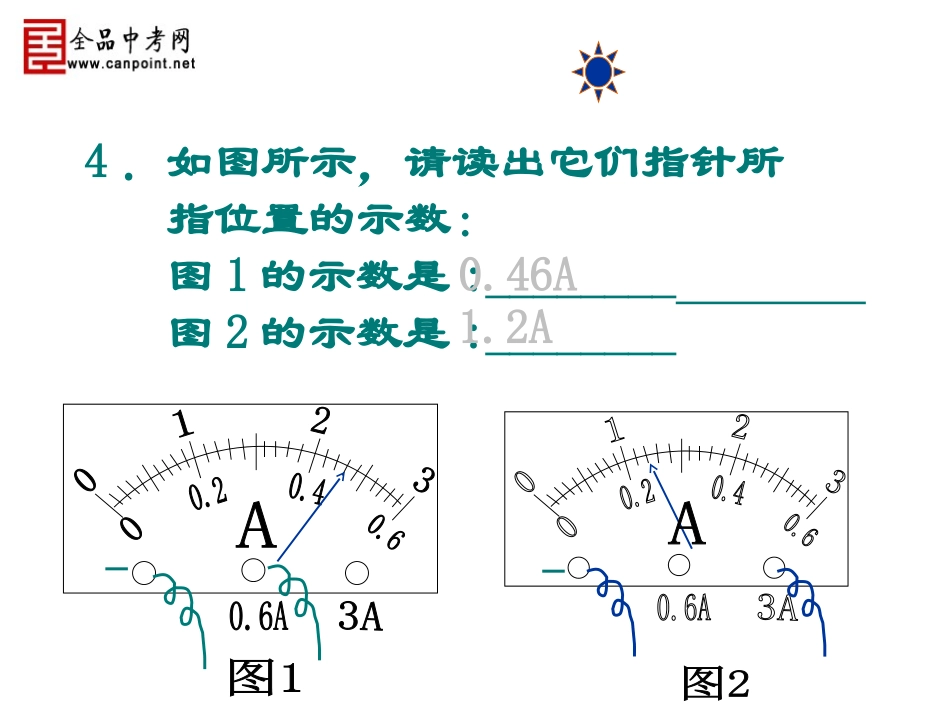

4．如图所示，请读出它们指针所指位置的示数：图1的示数是:________图2的示数是:________0.46A1.2A1.接线时要注意开关必须处于断开的状态；不要出现短路现象；2.电流表要跟被测电路串联；3.电流表的接线要正确：不得出现反接；4.电流表的量程要选准；要进行试触；5.读数时要认清量程和分度值；电流表的使用应该注意：2.根据电路图连接实物图。L2L1S1S2S3S1S3L1S2L23.根据实物图画出电路图。L2S2S1L1A2－0.63A1－0.63A1A2S2S1L1L2串联电路中各点的电流之间有什么关系？实验一、探究串联电路的电流规律ABC得出结论：应用:有一种节日彩灯上串联着20只小灯泡．如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是多大?In=I=200mA表达式：I1=I2=I3＝……In实验二、探究并联电路的电流规律并联电路中干路电流与各支路电流有什么关系？干路支路支路应用:表达式：I=I1+I2+……+In某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分别为200mA、1A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？结论:小结一、在串联电路中，电流处处相等。二、在并联电路中，干路电流等于各支路电流之和。I=I1=I2=……=InI=I1+I2+……+In1、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是IaIbIc2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是IaIbIcabc===+abc2.在一个电路中有两个用电器，用电流表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。可能是串联、也可能是并联并联5、下列电路中，能正确测出电灯L2的电流的是（）-+AL1L2ABCDB-+L1L2A-+L1L2AL1L2A-+6、如图所示，已知A1的示数是0.8A，A2的示数是1.5A，则通过灯L1的电流是_____A，灯L2的电流是______A。A2A1L2L1S0.70.8L2L1A1A2S7、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是_____A,L2的电流是____A,L3的电流是_____A。0.40.50.3A1A2A3L3L1L28.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么[]A．L1中的电流较大B．L2中的电流较大C．L1和L2中的电流是相等的D．由于灯的亮暗不同，故无法比较电流大小CL1L1L2L2A2A11.2A0.5AL1中的电流是多少？0.7A将图5中给出的实物连接起来．要求：L1，L2并联、S控制干路，测量干路的电流，测L2中的电流用。已知L1和L2中的电流均为0.4A.AB如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为，A2的示数为，灯L1中的电流是.L1L21.8A0.36A1.44A1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2A，则IB＝_______，IC＝_______。0.2A0.2AABCL1L2练一练2．如图所示电路图，电流表A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是______。0.4A0.9A0.5AL1L2A1A3A2练一练3．在图所示的电路中，电流表A1的示数为1.2A，电流表A2的示数为0.5A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。L2L1A2A1练一练
