国家电网公司电缆敷设典型设计VIP免费

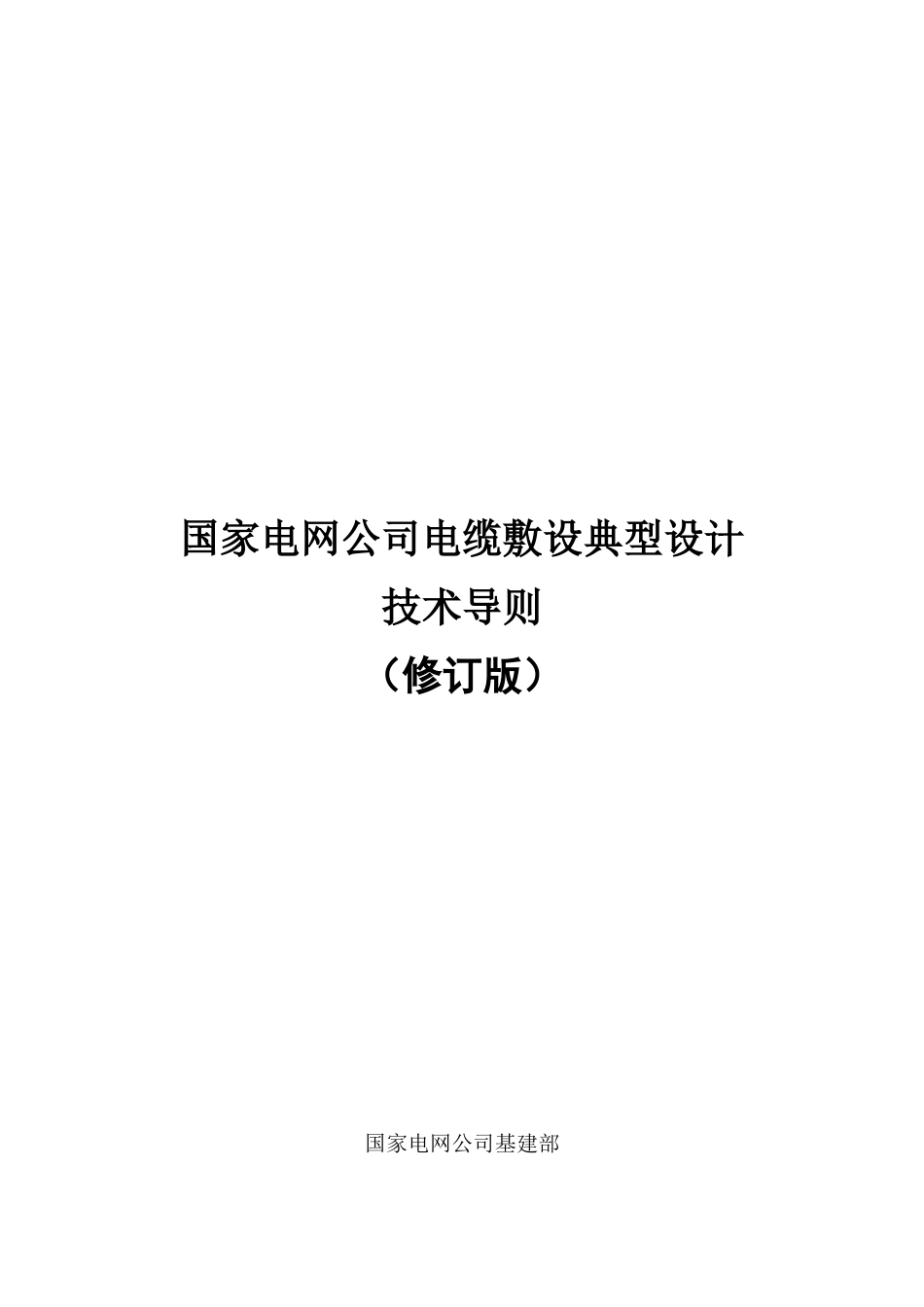

国家电网公司电缆敷设典型设计_第1页
1/30

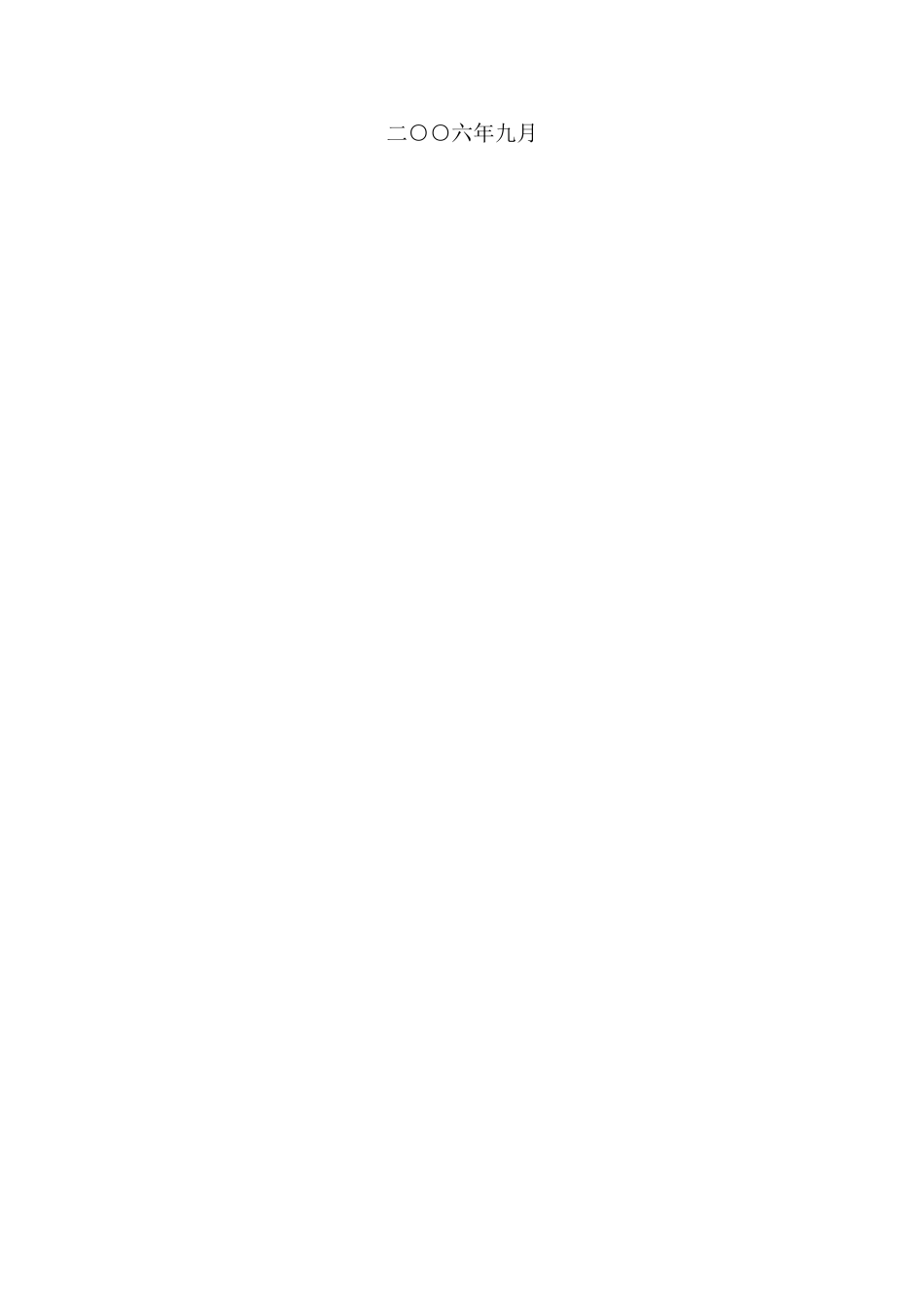

国家电网公司电缆敷设典型设计_第2页
2/30

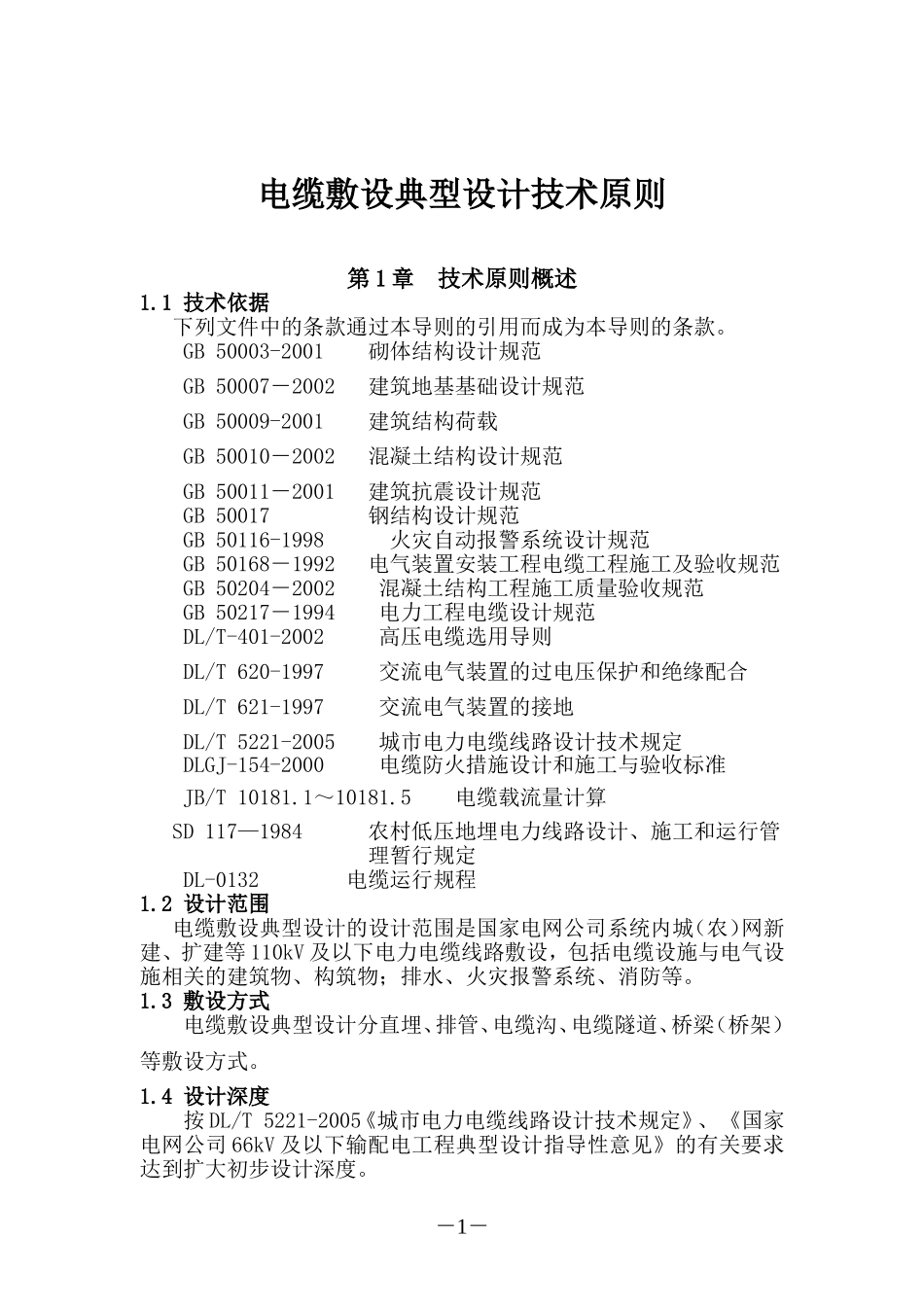

国家电网公司电缆敷设典型设计_第3页
3/30
国家电网公司电缆敷设典型设计技术导则(修订版)国家电网公司基建部二○○六年九月电缆敷设典型设计技术原则第1章技术原则概述1.1技术依据下列文件中的条款通过本导则的引用而成为本导则的条款。GB50003-2001砌体结构设计规范GB50007-2002建筑地基基础设计规范GB50009-2001建筑结构荷载GB50010-2002混凝土结构设计规范GB50011-2001建筑抗震设计规范GB50017钢结构设计规范GB50116-1998火灾自动报警系统设计规范GB50168-1992电气装置安装工程电缆工程施工及验收规范GB50204-2002混凝土结构工程施工质量验收规范GB50217-1994电力工程电缆设计规范DL/T-401-2002高压电缆选用导则DL/T620-1997交流电气装置的过电压保护和绝缘配合DL/T621-1997交流电气装置的接地DL/T5221-2005城市电力电缆线路设计技术规定DLGJ-154-2000电缆防火措施设计和施工与验收标准JB/T10181.1~10181.5电缆载流量计算SD117—1984农村低压地埋电力线路设计、施工和运行管理暂行规定DL-0132电缆运行规程1.2设计范围电缆敷设典型设计的设计范围是国家电网公司系统内城(农)网新建、扩建等110kV及以下电力电缆线路敷设,包括电缆设施与电气设施相关的建筑物、构筑物;排水、火灾报警系统、消防等。1.3敷设方式电缆敷设典型设计分直埋、排管、电缆沟、电缆隧道、桥梁(桥架)等敷设方式。1.4设计深度按DL/T5221-2005《城市电力电缆线路设计技术规定》、《国家电网公司66kV及以下输配电工程典型设计指导性意见》的有关要求达到扩大初步设计深度。-1-1.5假定条件按照城市(农村)道路规划要求,具有符合相关规程要求的电缆敷设通道。第2章敷设方案技术条件2.1电缆敷设方式分类说明:□表示方案分类号,A:直埋敷设,B:排管敷设,C:电缆沟敷设,D:隧道敷设,E:桥梁(桥架)敷设,F:电缆工作井;1、2···n表示子方案号2.1.1电缆直埋敷设典型设计方案电缆直埋敷设典型设计方案技术条件见表2-1。表2-1电缆直埋敷设典型设计方案技术条件一览表方案分类项目名称A-1A-2A-31.电压等级0.4~110kV0.4~110kV0.4~110kV2.电缆回路数和根数1、2、3、4、5、6根2、3、4根2、3、4根3.电缆截面(mm2)1×400~1×8003×70~3×4004×25~4×2401×400~1×8003×70~3×4004×25~4×2401×400~1×8003×70~3×4004×25~4×2404.电缆排列方式水平排列水平排列水平排列5.气象条件、运行环境、温度情况地温:-20~35℃地温:-20~35℃地温:-20~35℃6.敷设方式断面规模直埋土中沟底宽:0.4~1.4m电缆埋深:≥0.7~1m埋设预制槽盒中沟底宽:0.6~1m电缆埋深:≥0.7~1m埋设砖砌槽中沟底宽:0.8~1.2m电缆埋深:≥0.7~1m7.接地方式情况单芯:交叉互联或单端接地接地多芯:两端接地单芯:交叉互联或单端接地接地多芯:两端接地单芯:交叉互联或单端接地接地多芯:两端接地设计单位洛阳电力设计院长春电力设计院长沙电力设计院注电缆穿越农田时的最小埋深为1m。2.1.2电缆排管敷设典型设计方案电缆排管敷设典型设计方案技术条件见表2-2。表2-2电缆排管敷设典型设计方案技术条件一览表-2-方案分类项目名称B-1B-2B-3B-4B-51.电压等级0.4~110kV0.4~110kV0.4~110kV0.4~110kV0.4~110kV2.电缆回路数和根数1×3孔(φ150mm)2×3孔(φ150mm)3×3孔(φ150mm)1×4孔(φ150mm)2×4孔(φ150mm)3×4孔(φ150mm)4×4孔(φ150mm)(采用φ175mm,减一孔)1×6孔(φ150mm)2×6孔(φ150mm)3×6孔(φ150mm)(采用φ175mm,减一孔)1×8孔(φ150mm)2×8孔(φ150mm)(采用φ175mm,减一孔)1×10孔(φ150mm)2×10孔(φ150mm)(采用φ175mm,减一孔)3.电缆截面(mm2)1×400~1×8003×70~3×400(4×25-4×240)1×400~1×8003×70~3×400(4×25-4×240)1×400~1×8003×70~3×400(4×25-4×240)1×400~1×8003×70~3×400(4×25-4×240)1×400~1×8003×70~3×400(4×25-4×240)4.电缆排列方式(行×列)水平、三角排列水平、三角排列水平、三角排列水平、三角排列水平、三角排列5.气象条件、运行环境、温度情况35℃35℃35℃35℃35℃6.敷设方式断面规模高强度管,管顶深:≥0.7m高强度管管顶深...
