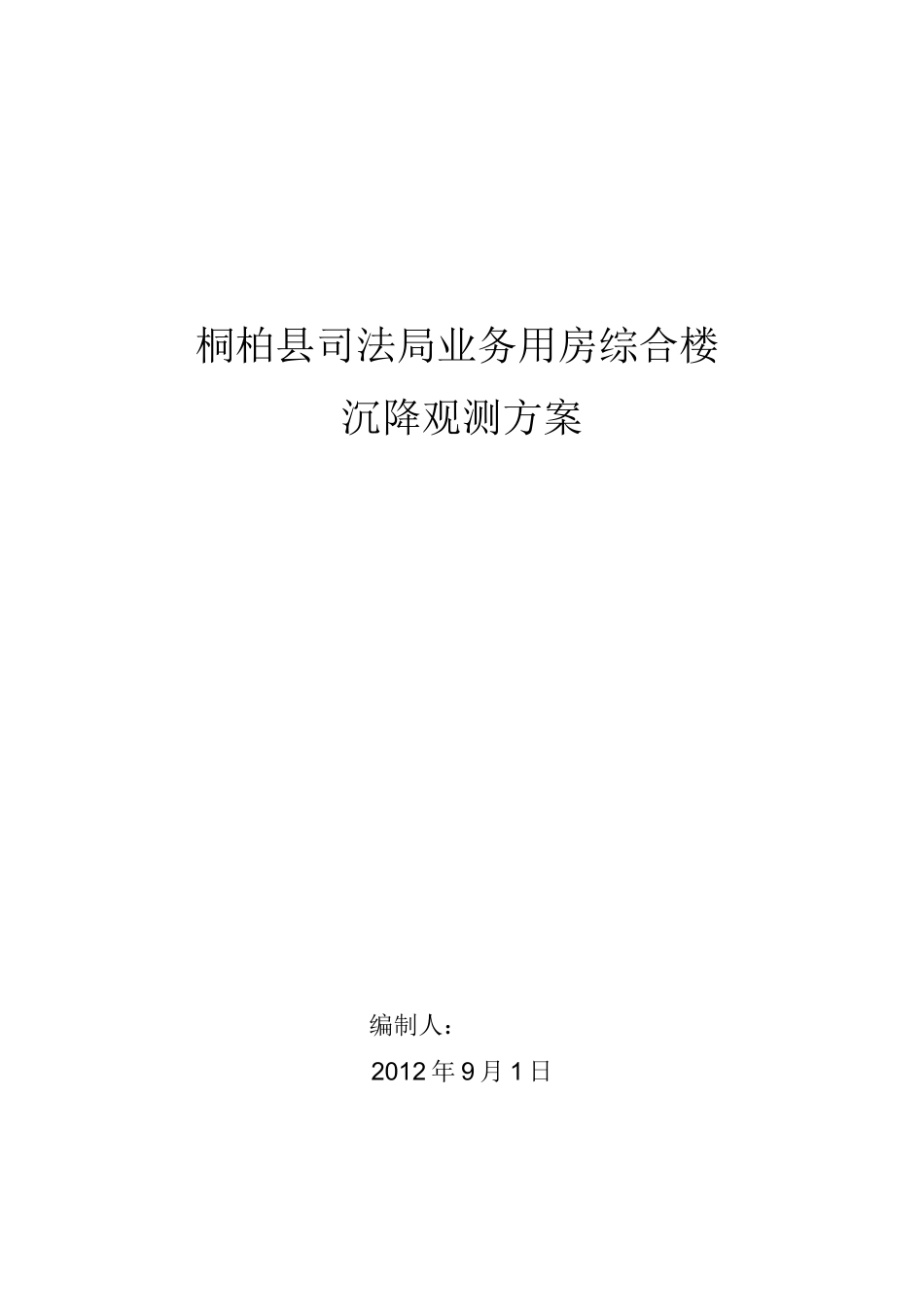

桐柏县司法局业务用房综合楼沉降观测方案编制人：2012年9月1日桐柏县司法局业务用房综合楼沉降观测方案3桐柏县司法局业务用房综合楼沉降观测方案2桐柏县司法局业务用房综合楼沉降观测方案3放样工作按下述要求进行：（1）仪器各项限差符合同级别仪器限差要求。（2）钢尺量距时，对悬空和倾斜测量应在满足限差要求和情况下考虑垂曲及倾斜改正。（3）标咼抄测时，米取独立施测两次法，其限差为土3mm,所有抄测应以水准点为后视。（4）垂直度观测：若采取吊垂球时应在无风的情况下,如有风而不得不采取吊垂球时,可将垂球置于桶内。六、沉降观测1、建筑物沉降观测应测定建筑物地基的沉降量、沉降差及沉降速度并计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。2、沉降观测点的布置,应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定。点宜选设在下列位置：Q建筑物的四角、大转角处及沿外墙每10T5M处或每隔2-3根柱基上。Q高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。Q建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。Q宽度大于等于15M或小于15M而地质复杂以及膨胀土地区的建筑，在承重内隔墙中部设内墙点,在室内地面中心及四周设地面点。©邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜（沟）处。©框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。桐柏县司法局业务用房综合楼沉降观测方案4©7设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。根据以上要求，司法局项目部共设置16处沉降观测点。如下图所示：3、沉降观测点的施测精度，应以所选定的测站高差中误差作为精度要求施测。4、沉降观测的周期和观测时间，可按下列要求并结合具体情况确定。根据有关规定要求：建筑物施工阶段的观测，应随施工进度及时进行。一般建筑，可在基础完工后或地下室砌完后开始观测，大型、高层建筑，可在基础垫层或基础底部完成开始观测。观测次数与间隔时间应视地基与加荷情况而定。民用建筑可每加高1-5层观测一次，如建筑物均匀增高，应至少在增加荷载的25%、50%、75%和100%时各测一次。施工过程中暂时停工。拟在垫层完成时，地下室完成后、三层完成时，六层完成时。九层完成时进行观测记录。在观测过程中，如有基础附近地面荷载突然增减、基础四周大量积水、长时间连续降雨等情况，均应及时增加观测次数。当建筑物突然发生大量沉降、不均匀沉降或严重裂缝时，应立即进行逐日或几天一次的连续观测。沉降是否进入稳定阶段，应由沉降量与时间关系曲线判定。对重点观测和科研观测工程，若最后三个周期观测中每周期沉降量不大于2迂倍测量中误差可认为已进入稳定阶段。一般观测工程，若沉降速度小于0.01-0.04mm/d,可认为已进入稳定阶段，具体取值宜根据各地区地基土的压缩性确定。七、测量复核措施及资料的整理1、细部放样采用不同人员、不同仪器或钢尺进行，条件不允许的可独立施桐柏县司法局业务用房综合楼沉降观测方案5测两次。2、外业记录采用统一格式，装订成册，回到内业及时整理并填写有关表格，并由不同人员将原始记录及有关表格进行复核，对于特殊测量要有技术总结和相关说明。3、施工测量记录按《建筑工程资料管理规程》(DBJ01-51-2003)要求编制、编号，根据资料内容和数量多少组成一册或若干册装订。八、施工测量工作的组织与管理1、主要仪器的配备情况测量仪器配备一览表序号测量器具名称型号规格单位数量备注1电子经纬仪DJD2台1工程开工即组织进场2自动安平水准仪DZS3-1台13激光垂准仪□ZJ3台14钢卷尺50M把17.5M把25.0M把45水准标尺5M根12、施工测量人员组成姓名岗位名称资格胡红艳技术负责人总工程师王三胜专业质检员持证九、仪器保养和使用制度1、仪器实行专人负责制，建立测量仪器管理台账，由专人保管、填写。2、所有测量仪器必须每年校准检定一次，在仪器上粘贴校准状态标识，具备合格的计量检定证书，并由项目部测量负责人每半月一次进行自检。桐柏县司法局业务用房综合楼沉降观测方案63、仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。4、仪器使用完毕后，...
