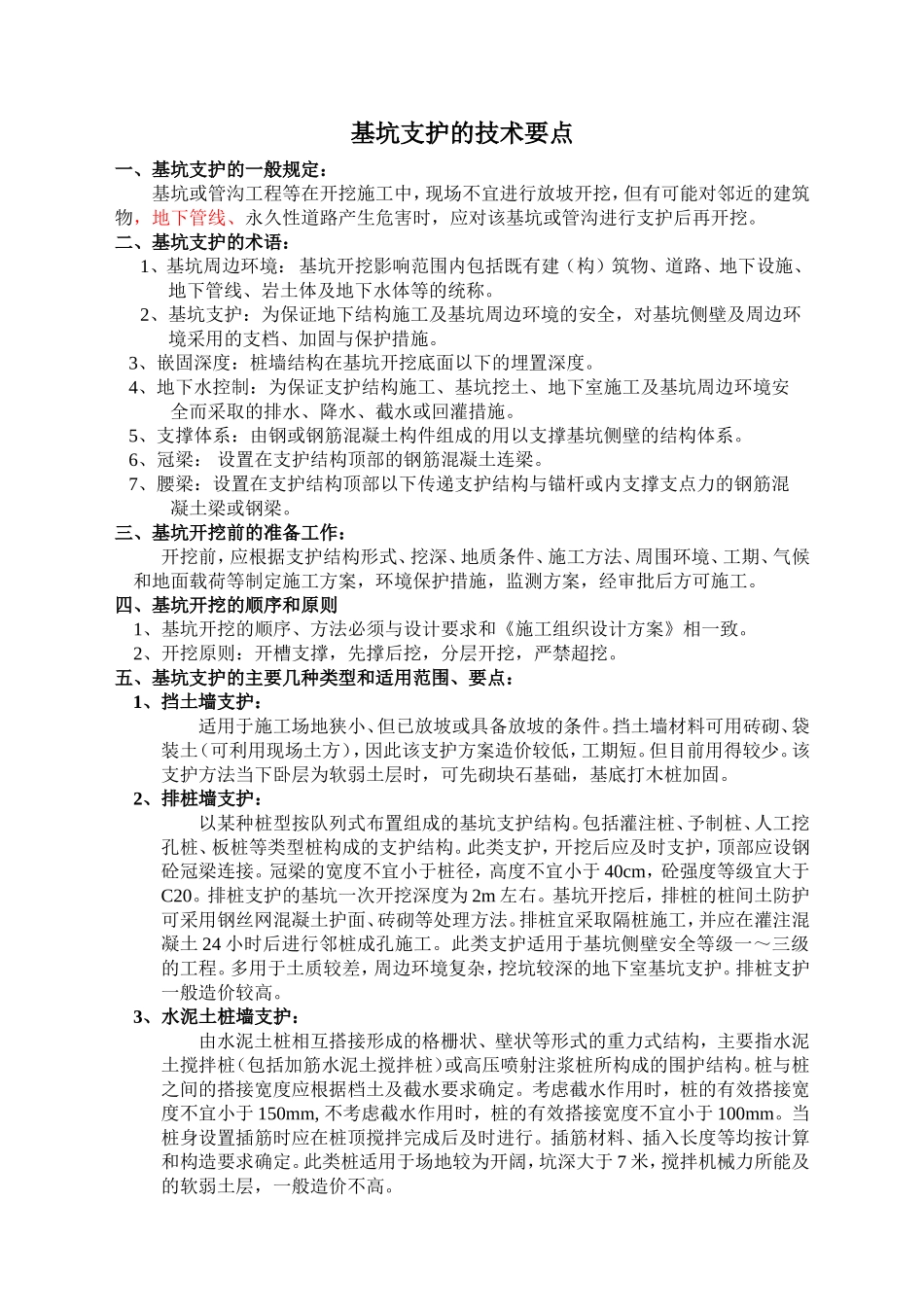

基坑支护的技术要点一、基坑支护的一般规定：基坑或管沟工程等在开挖施工中，现场不宜进行放坡开挖，但有可能对邻近的建筑物，地下管线、永久性道路产生危害时，应对该基坑或管沟进行支护后再开挖。二、基坑支护的术语：1、基坑周边环境：基坑开挖影响范围内包括既有建（构）筑物、道路、地下设施、地下管线、岩土体及地下水体等的统称。2、基坑支护：为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支档、加固与保护措施。3、嵌固深度：桩墙结构在基坑开挖底面以下的埋置深度。4、地下水控制：为保证支护结构施工、基坑挖土、地下室施工及基坑周边环境安全而采取的排水、降水、截水或回灌措施。5、支撑体系：由钢或钢筋混凝土构件组成的用以支撑基坑侧壁的结构体系。6、冠梁：设置在支护结构顶部的钢筋混凝土连梁。7、腰梁：设置在支护结构顶部以下传递支护结构与锚杆或内支撑支点力的钢筋混凝土梁或钢梁。三、基坑开挖前的准备工作：开挖前，应根据支护结构形式、挖深、地质条件、施工方法、周围环境、工期、气候和地面载荷等制定施工方案，环境保护措施，监测方案，经审批后方可施工。四、基坑开挖的顺序和原则1、基坑开挖的顺序、方法必须与设计要求和《施工组织设计方案》相一致。2、开挖原则：开槽支撑，先撑后挖，分层开挖，严禁超挖。五、基坑支护的主要几种类型和适用范围、要点：1、挡土墙支护：适用于施工场地狭小、但已放坡或具备放坡的条件。挡土墙材料可用砖砌、袋装土（可利用现场土方），因此该支护方案造价较低，工期短。但目前用得较少。该支护方法当下卧层为软弱土层时，可先砌块石基础，基底打木桩加固。2、排桩墙支护：以某种桩型按队列式布置组成的基坑支护结构。包括灌注桩、予制桩、人工挖孔桩、板桩等类型桩构成的支护结构。此类支护，开挖后应及时支护，顶部应设钢砼冠梁连接。冠梁的宽度不宜小于桩径，高度不宜小于40cm，砼强度等级宜大于C20。排桩支护的基坑一次开挖深度为2m左右。基坑开挖后，排桩的桩间土防护可采用钢丝网混凝土护面、砖砌等处理方法。排桩宜采取隔桩施工，并应在灌注混凝土24小时后进行邻桩成孔施工。此类支护适用于基坑侧壁安全等级一～三级的工程。多用于土质较差，周边环境复杂，挖坑较深的地下室基坑支护。排桩支护一般造价较高。3、水泥土桩墙支护：由水泥土桩相互搭接形成的格栅状、壁状等形式的重力式结构，主要指水泥土搅拌桩（包括加筋水泥土搅拌桩）或高压喷射注浆桩所构成的围护结构。桩与桩之间的搭接宽度应根据档土及截水要求确定。考虑截水作用时，桩的有效搭接宽度不宜小于150mm,不考虑截水作用时，桩的有效搭接宽度不宜小于100mm。当桩身设置插筋时应在桩顶搅拌完成后及时进行。插筋材料、插入长度等均按计算和构造要求确定。此类桩适用于场地较为开阔，坑深大于7米，搅拌机械力所能及的软弱土层，一般造价不高。4、锚杆支护：锚杆支护指设置于钻孔内，一端固定在开挖基坑的稳定地层中，另一端与工程构筑物相联结的受拉杆件。锚杆支护体系由挡土墙构筑物、腰梁及托架、锚杆三个部分组成。挡土墙构筑物包括各种钢板桩、各种类型的钢砼予制板桩、灌注桩、旋喷桩、挖孔桩等竖向护壁结构；腰梁可采用工字钢、槽钢或钢砼梁。腰梁放置在托架上，托架与挡土墙构筑物连接固定。一般锚杆间的水平距离不小于1.5m，垂直间距不小于2m，倾角水平向下10°~45°间。锚杆长度、锚固段长度及注浆强度等均按设计要求。其主要优点为：提供开阔的施工空间，提高效率和质量，对锚杆予加应力能有效控制坑周土体变形。施工中必须遵循“分段开挖，分段支护”的原则。并对锚杆的位置，钻孔直径、深度及角度，插入长度，注浆配比、压力及注浆量，喷锚的墙面厚度及强度等进行检查。每段施工完毕后，应检查坡顶或坡面位移，坡顶沉降及周围环境变化，如有异常情况应采取措施。5、土钉墙支护：是由被加固土、放置于土体中的土钉（多为钢筋）及附着于坡面的混凝土面板组成，形成一个类似重力式挡土墙的实体。它采取从上到下分层施工的工序，土钉分为钻孔注浆钉和打入钉两类：钻孔注浆钉是通过钻孔、插筋、注浆设置的土钉；打...
