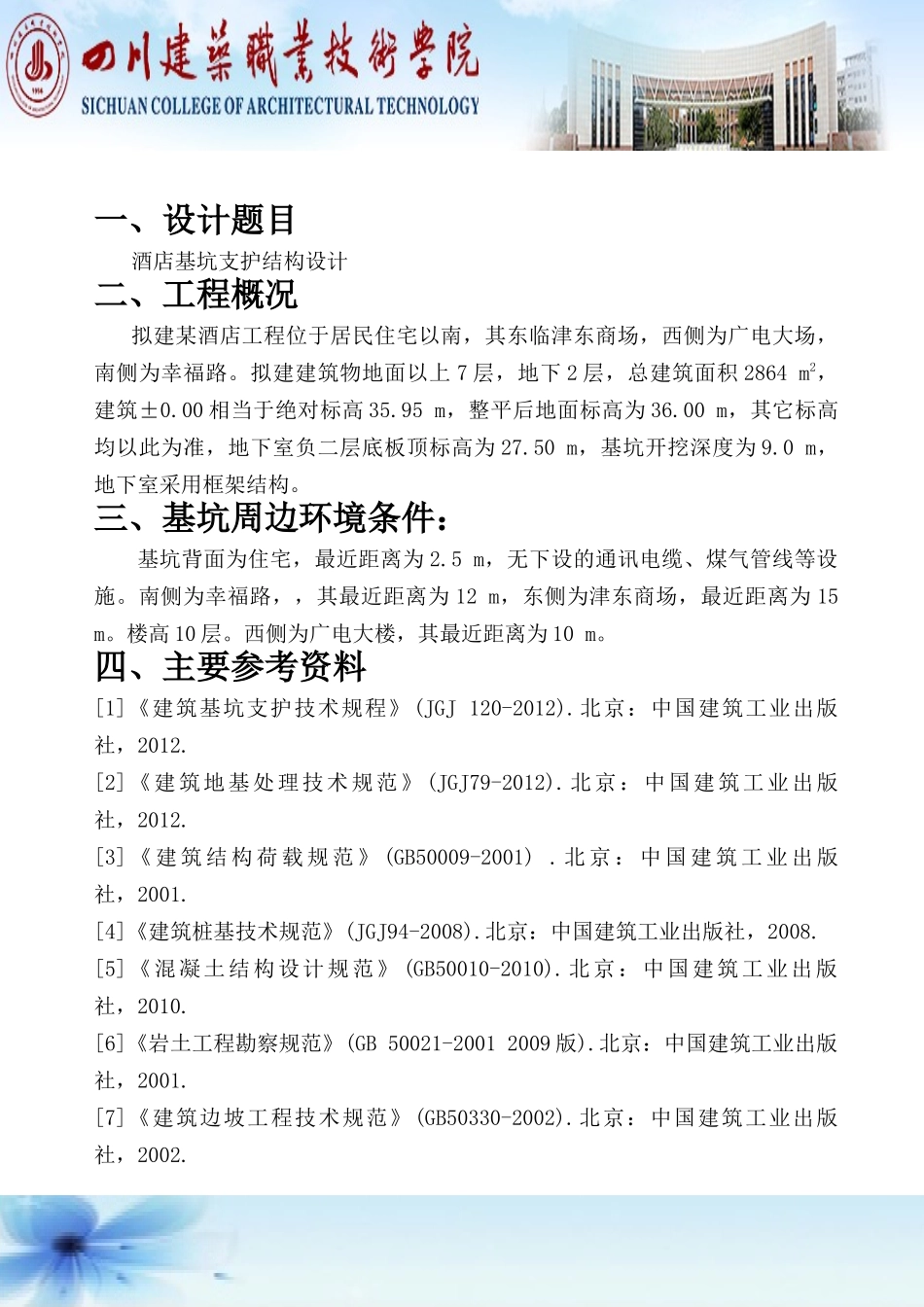

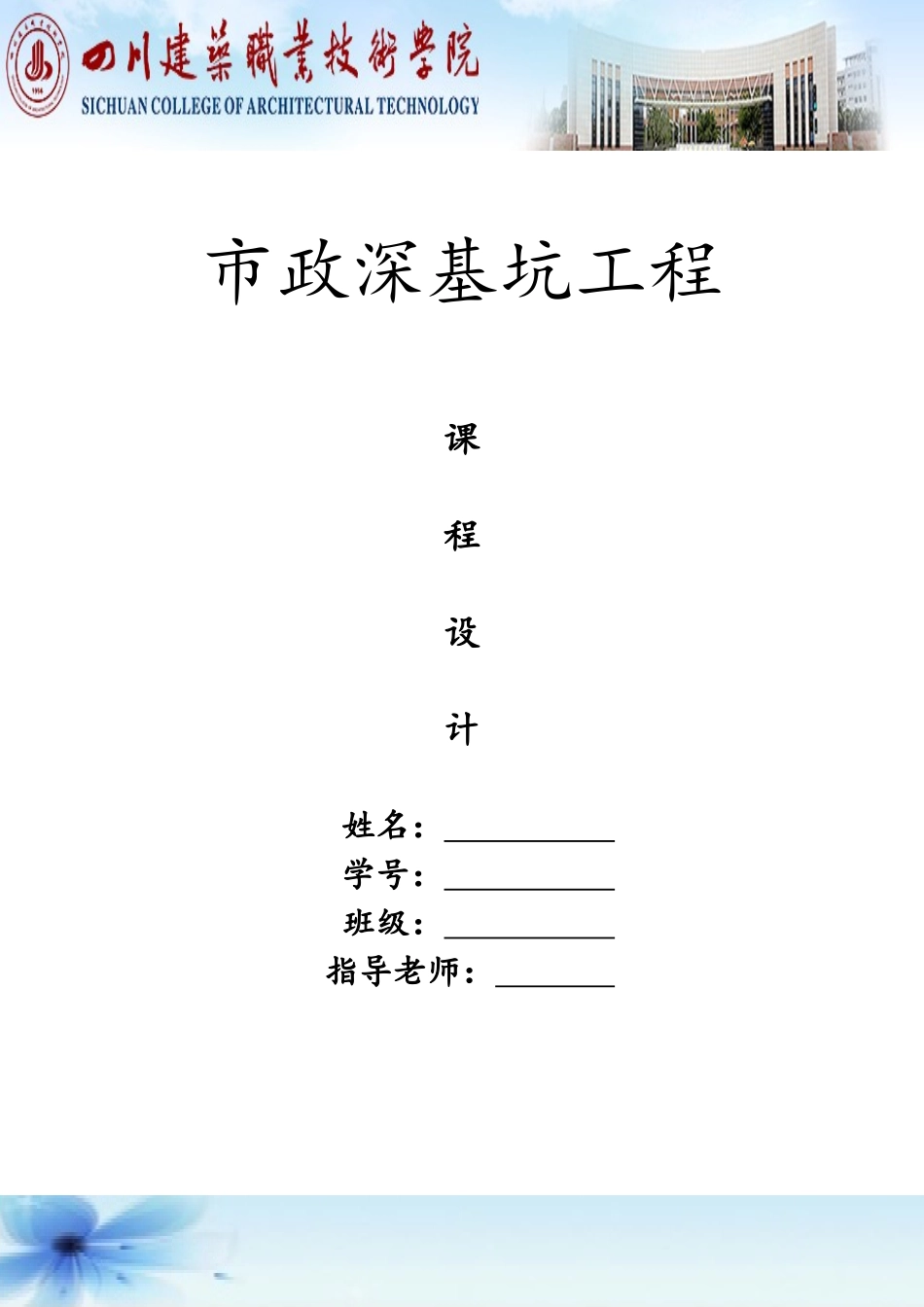

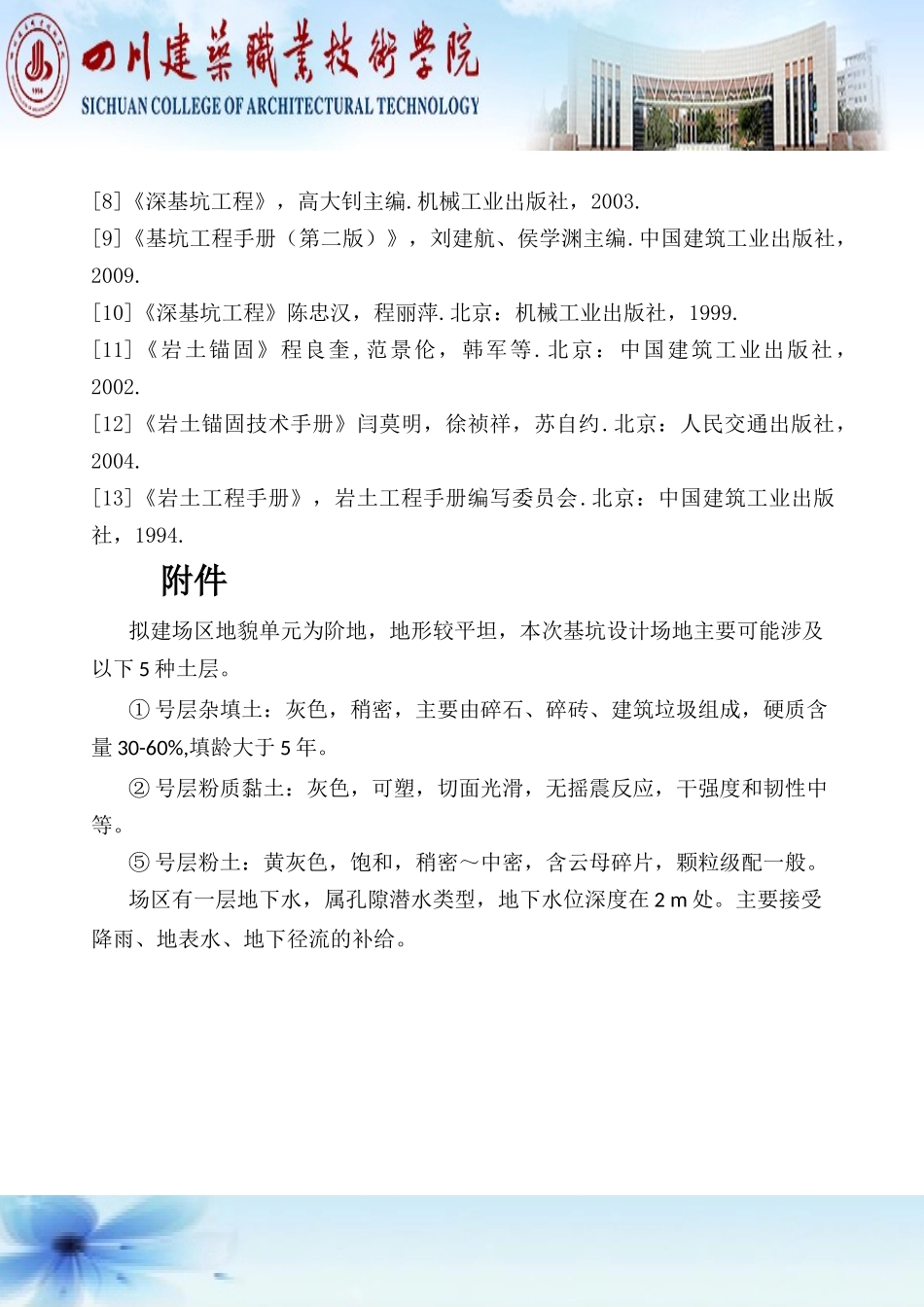

市政深基坑工程课程设计姓名：学号：班级：指导老师：一、设计题目酒店基坑支护结构设计二、工程概况拟建某酒店工程位于居民住宅以南，其东临津东商场，西侧为广电大场，南侧为幸福路。拟建建筑物地面以上7层，地下2层，总建筑面积2864m2，建筑±0.00相当于绝对标高35.95m，整平后地面标高为36.00m，其它标高均以此为准，地下室负二层底板顶标高为27.50m，基坑开挖深度为9.0m，地下室采用框架结构。三、基坑周边环境条件：基坑背面为住宅，最近距离为2.5m，无下设的通讯电缆、煤气管线等设施。南侧为幸福路，，其最近距离为12m，东侧为津东商场，最近距离为15m。楼高10层。西侧为广电大楼，其最近距离为10m。四、主要参考资料[1]《建筑基坑支护技术规程》(JGJ120-2012).北京：中国建筑工业出版社，2012.[2]《建筑地基处理技术规范》(JGJ79-2012).北京：中国建筑工业出版社，2012.[3]《建筑结构荷载规范》(GB50009-2001).北京：中国建筑工业出版社，2001.[4]《建筑桩基技术规范》(JGJ94-2008).北京：中国建筑工业出版社，2008.[5]《混凝土结构设计规范》(GB50010-2010).北京：中国建筑工业出版社，2010.[6]《岩土工程勘察规范》(GB50021-20012009版).北京：中国建筑工业出版社，2001.[7]《建筑边坡工程技术规范》(GB50330-2002).北京：中国建筑工业出版社，2002.[8]《深基坑工程》，高大钊主编.机械工业出版社，2003.[9]《基坑工程手册（第二版）》，刘建航、侯学渊主编.中国建筑工业出版社，2009.[10]《深基坑工程》陈忠汉，程丽萍.北京：机械工业出版社，1999.[11]《岩土锚固》程良奎,范景伦，韩军等.北京：中国建筑工业出版社，2002.[12]《岩土锚固技术手册》闫莫明，徐祯祥，苏自约.北京：人民交通出版社，2004.[13]《岩土工程手册》，岩土工程手册编写委员会.北京：中国建筑工业出版社，1994.附件拟建场区地貌单元为阶地，地形较平坦，本次基坑设计场地主要可能涉及以下5种土层。①号层杂填土：灰色，稍密，主要由碎石、碎砖、建筑垃圾组成，硬质含量30-60%,填龄大于5年。②号层粉质黏土：灰色，可塑，切面光滑，无摇震反应，干强度和韧性中等。⑤号层粉土：黄灰色，饱和，稍密～中密，含云母碎片，颗粒级配一般。场区有一层地下水，属孔隙潜水类型，地下水位深度在2m处。主要接受降雨、地表水、地下径流的补给。场地土体情况一览表序号类别（名称）重度γ(kN/m3)土粒重度γs(kN/m3)含水率ω(%)液限ωL塑限ωP渗透系数k(m3/d)内摩擦角φk(°)黏聚力ck(kPa)压缩模量Es(MPa)1杂填土18.528.520.728.917.70.005108.0-2粉质黏土19.02923.029.018.20.0821255.505粉土2232.53552.528.01.529359.0该场地地下水类型为孔隙潜水，初见水位为3m,场地地下水对混凝土无腐蚀性影响。1号2m、2号4m、5号12m。六、设计方案比选根据基坑开挖深度，地层条件及基坑与道路的间距，采用放坡开挖或排桩支护，依据稳定需要坡面喷砼防护，具体分段如下：A-B段：基坑开挖边坡剩余空间2.0m，采用排桩支护，钻孔桩设在开挖底线外侧，桩径1.0m，桩心距2.0m，桩长11.7m，桩口低于地面0.8m，用人工结合机械成孔，灌注C25砼，各桩采用冠梁联接成一体，冠梁宽度1.0m，高度0.8m。B-C-D-A段：基坑边有较大空间，基坑开挖深度大，采取分级放坡开挖，顶部一级高4.00m，开挖坡率1:1.0，中间一级高3.50m，开挖坡率1:1.0。二级之间设1.50m宽马道，共2道，下一道马道外倾2-4°，以便坡面流水能够顺利流入基坑排水沟。坡面均采用C20钢筋网喷砼（厚10cm）护面。钢筋网钢筋间距20×20cm，Φ6mm，钢筋网用2×2m间距的锚钉固定。由于基岩面稍有起伏，底部开挖施工可根据实际基岩面调节。七、土压力计算d.9mc.6mb.2m▽1号杂填土2号粉质粘土5号粉土基坑土质分布图1①epjk=δpjkkpi-2ck√kpi+(zj-hwp)（1-kpi）γw②kpi=tan2(45。+φk2）③对于粉土及粘性土，基坑内侧水平抗压力标准值：epjk=δpjkkpi+2ck√kpi所以有：对于b点eb上=18.5*2*1.42-2*8*1.19=33.5kPaeb下=18.5*2*1.42+2*8*1.19=69.73kPaa对于c点ec=19.0*4*5.04+2*25*2.25+eb上-10*2=509.04kPa对于d点ed=22*3*5.55+2*28*2.36+ec=1007.5kPa八、支护结构计算（1）土压力的...
