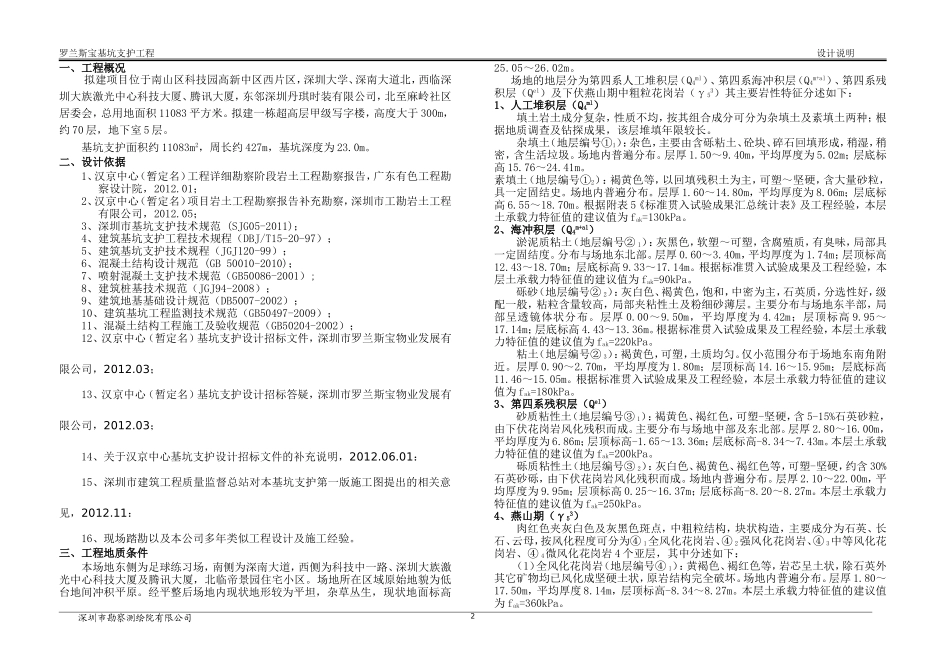

罗兰斯宝基坑支护工程设计说明罗兰斯宝基坑支护工程设计总说明深圳市勘察测绘院有限公司1罗兰斯宝基坑支护工程设计说明一、工程概况拟建项目位于南山区科技园高新中区西片区，深圳大学、深南大道北，西临深圳大族激光中心科技大厦、腾讯大厦，东邻深圳丹琪时装有限公司，北至麻岭社区居委会，总用地面积11083平方米。拟建一栋超高层甲级写字楼，高度大于300m，约70层，地下室5层。基坑支护面积约11083m2，周长约427m，基坑深度为23.0m。二、设计依据1、汉京中心（暂定名）工程详细勘察阶段岩土工程勘察报告，广东有色工程勘察设计院，2012.01；2、汉京中心（暂定名）项目岩土工程勘察报告补充勘察，深圳市工勘岩土工程有限公司，2012.05；3、深圳市基坑支护技术规范(SJG05-2011)；4、建筑基坑支护工程技术规程（DBJ/T15-20-97）；5、建筑基坑支护技术规程（JGJ120-99）；6、混凝土结构设计规范(GB50010-2010)；7、喷射混凝土支护技术规范（GB50086-2001）;8、建筑桩基技术规范（JGJ94-2008）；9、建筑地基基础设计规范（DB5007-2002）；10、建筑基坑工程监测技术规范（GB50497-2009）；11、混凝土结构工程施工及验收规范（GB50204-2002）；12、汉京中心（暂定名）基坑支护设计招标文件，深圳市罗兰斯宝物业发展有限公司，2012.03；13、汉京中心（暂定名）基坑支护设计招标答疑，深圳市罗兰斯宝物业发展有限公司，2012.03；14、关于汉京中心基坑支护设计招标文件的补充说明，2012.06.01：15、深圳市建筑工程质量监督总站对本基坑支护第一版施工图提出的相关意见，2012.11：16、现场踏勘以及本公司多年类似工程设计及施工经验。三、工程地质条件本场地东侧为足球练习场，南侧为深南大道，西侧为科技中一路、深圳大族激光中心科技大厦及腾讯大厦，北临帝景园住宅小区。场地所在区域原始地貌为低台地间冲积平原。经平整后场地内现状地形较为平坦，杂草丛生，现状地面标高25.05～26.02m。场地的地层分为第四系人工堆积层（Q4ml）、第四系海冲积层（Q4m+al）、第四系残积层（Qel）及下伏燕山期中粗粒花岗岩（γ53）其主要岩性特征分述如下：1、人工堆积层（Q4ml）填土岩土成分复杂，性质不均，按其组合成分可分为杂填土及素填土两种；根据地质调查及钻探成果，该层堆填年限较长。杂填土（地层编号①1）：杂色，主要由含砾粘土、砼块、碎石回填形成，稍湿，稍密，含生活垃圾。场地内普遍分布。层厚1.50～9.40m，平均厚度为5.02m；层底标高15.76～24.41m。素填土（地层编号①2）：褐黄色等，以回填残积土为主，可塑～坚硬，含大量砂粒，具一定固结史。场地内普遍分布。层厚1.60～14.80m，平均厚度为8.06m；层底标高6.55～18.70m。根据附表5《标准贯入试验成果汇总统计表》及工程经验，本层土承载力特征值的建议值为fak=130kPa。2、海冲积层（Q4m+al）淤泥质粘土（地层编号②1）：灰黑色，软塑～可塑，含腐殖质，有臭味，局部具一定固结度。分布与场地东北部。层厚0.60～3.40m，平均厚度为1.74m；层顶标高12.43～18.70m；层底标高9.33～17.14m。根据标准贯入试验成果及工程经验，本层土承载力特征值的建议值为fak=90kPa。砾砂（地层编号②2）：灰白色、褐黄色，饱和，中密为主，石英质，分选性好，级配一般，粘粒含量较高，局部夹粘性土及粉细砂薄层。主要分布与场地东半部，局部呈透镜体状分布。层厚0.00～9.50m，平均厚度为4.42m；层顶标高9.95～17.14m；层底标高4.43～13.36m。根据标准贯入试验成果及工程经验，本层土承载力特征值的建议值为fak=220kPa。粘土（地层编号②3）：褐黄色，可塑，土质均匀。仅小范围分布于场地东南角附近。层厚0.90～2.70m，平均厚度为1.80m；层顶标高14.16～15.95m；层底标高11.46～15.05m。根据标准贯入试验成果及工程经验，本层土承载力特征值的建议值为fak=180kPa。3、第四系残积层（Qel）砂质粘性土（地层编号③1）：褐黄色、褐红色，可塑-坚硬，含5-15%石英砂粒，由下伏花岗岩风化残积而成。主要分布与场地中部及东北部。层厚2.80～16.00m，平均厚度为6.86m；层顶标高-1.65～13.36m；层底标高-8.34～7.43m。本层土承载力特征值的建议值为fak=200kPa。砾...
